提升SOLIDWORKS草图绘制效率小技巧

高校准确得SOLIDWORKS草图设计，能很大程度提升设计效率，本次分享三个草图设计中常用小技巧：

一、数字定义草图同时创建尺寸

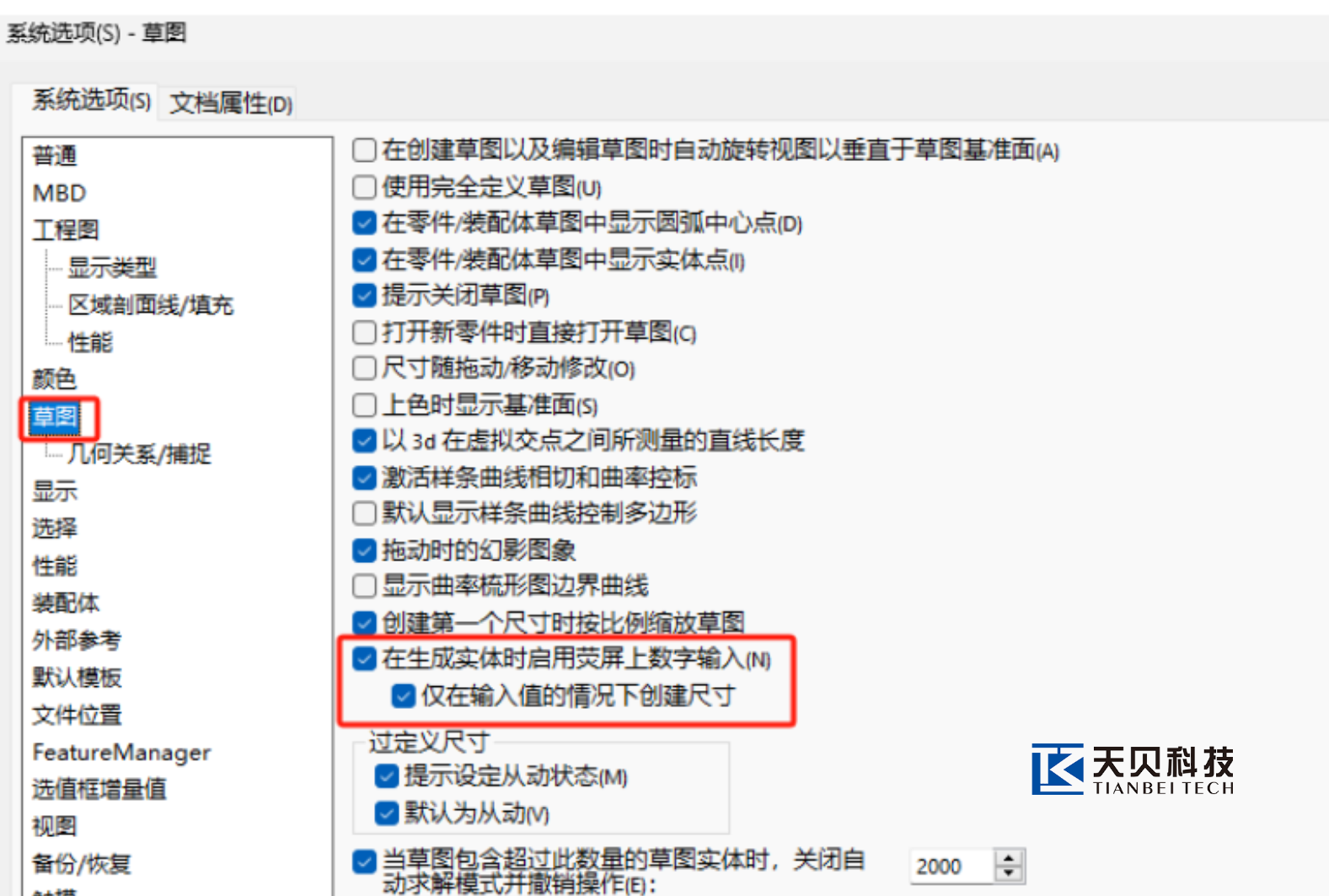

1. 系统选项→草图→勾选在生成实体时启用荧屏上数字输入&勾选仅在输入值的情况下创建尺寸；

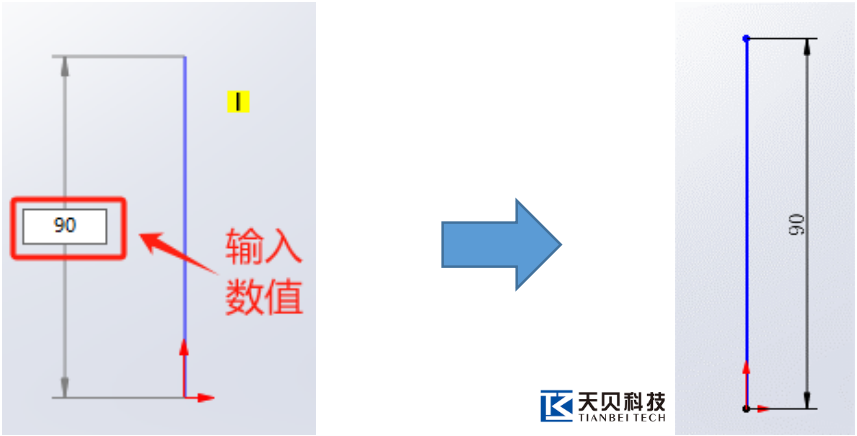

2. 效果（绘制草图-输入数值-直接创建尺寸）

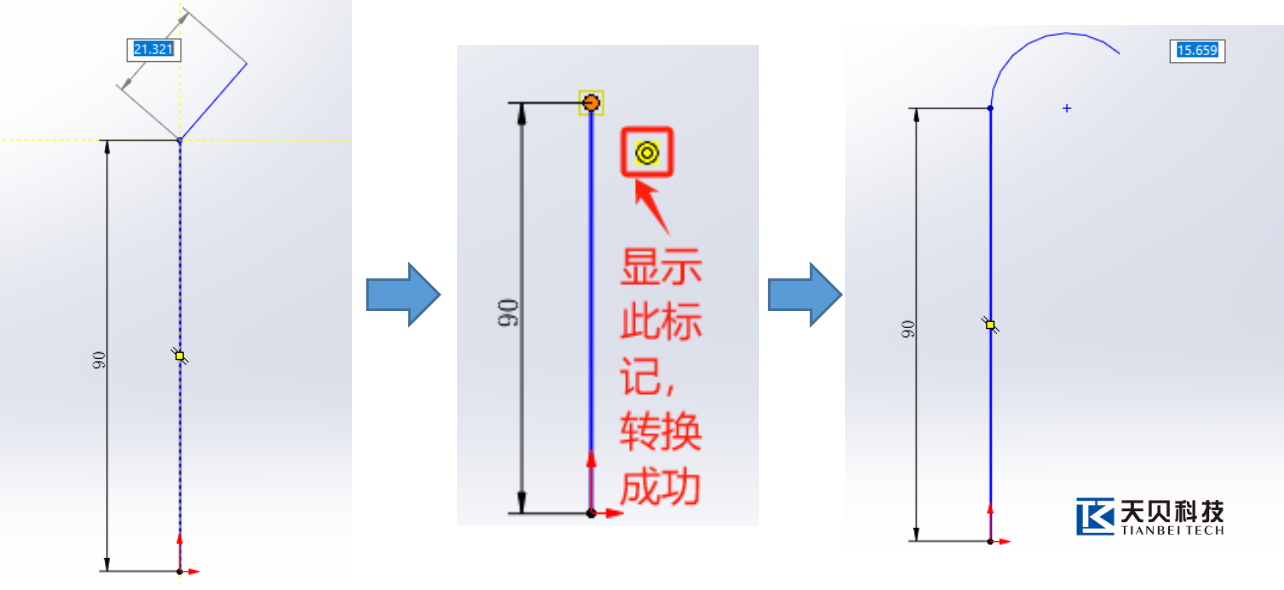

二、快速切线弧&直线切换

1. 鼠标回到最近线端点切换成切线弧

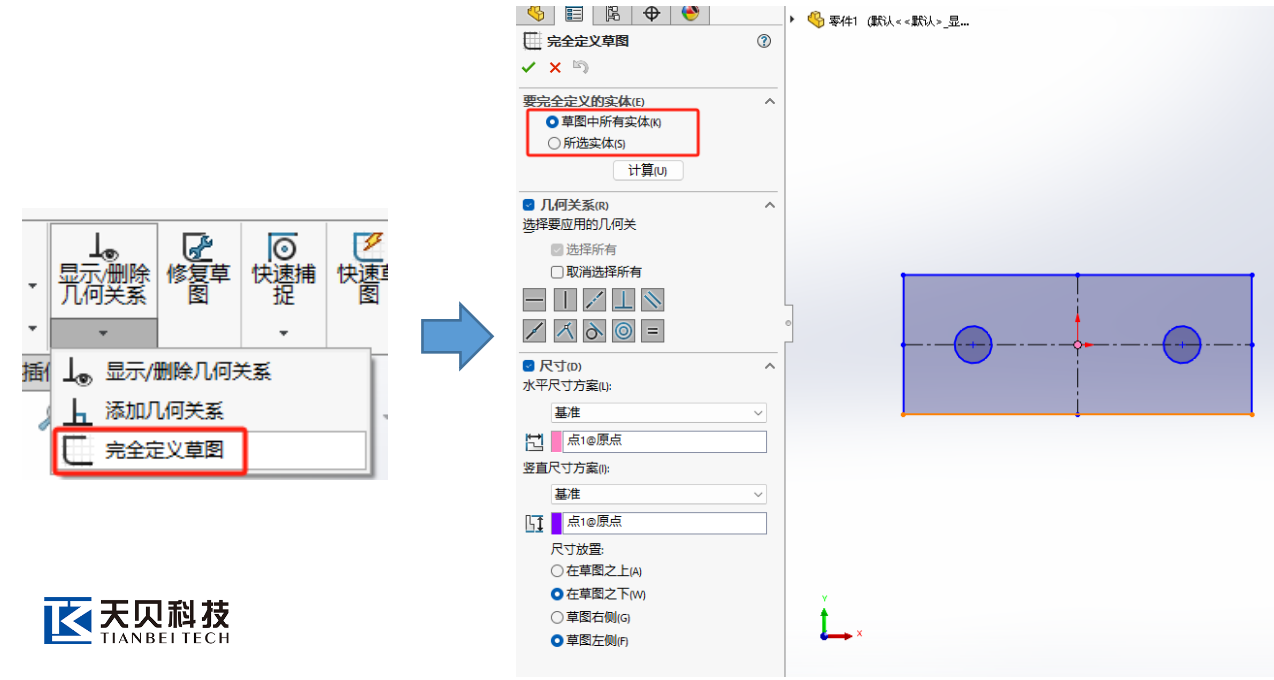

三、快速完全定义草图（建议：对于简单草图使用，复杂草图慎用）

1. 点击完全定义草图，选择需要用到的约束和基准点（横向&竖向）

2. 选择草图中所有实体/所选实体（框选选择需要定义的草图草图）

3. 点击✔，确定

四、草图工具还可以设定虚拟交点、草图库创建快捷调用以及参数化变形草图等，若有相关需要敬请关注留言
