SOLIDWORKS Electrical 常用设置介绍（一）

一、 隐藏符号的设备连接点

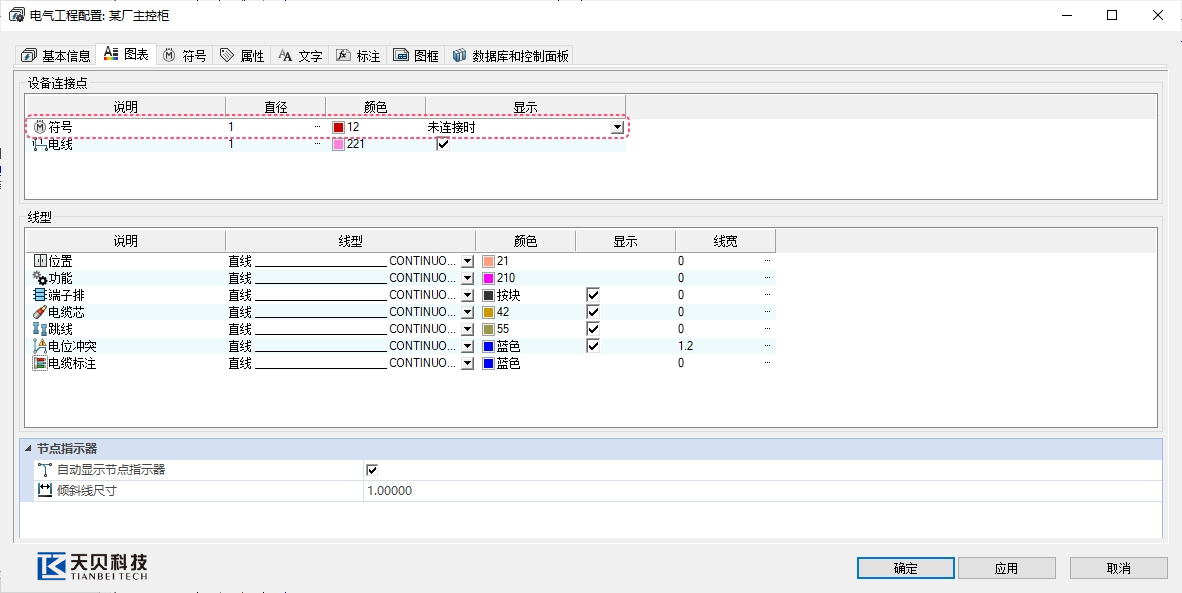

根据您是否想要显示电线与符号相连处的点，选择一个值（从不、总是或仅在符号连接到电线时）。从而实现电线连接的检查。当我不希望设备连接点显示在打印图纸上时，可以取消显示或改为未连接时显示。

设置

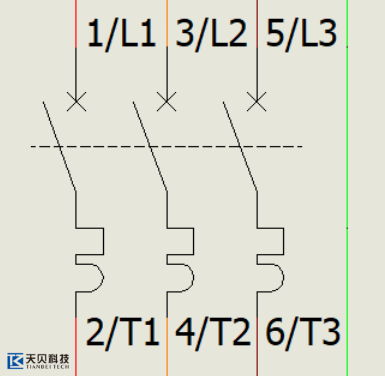

图纸效果

二、 显示两根电线相交点

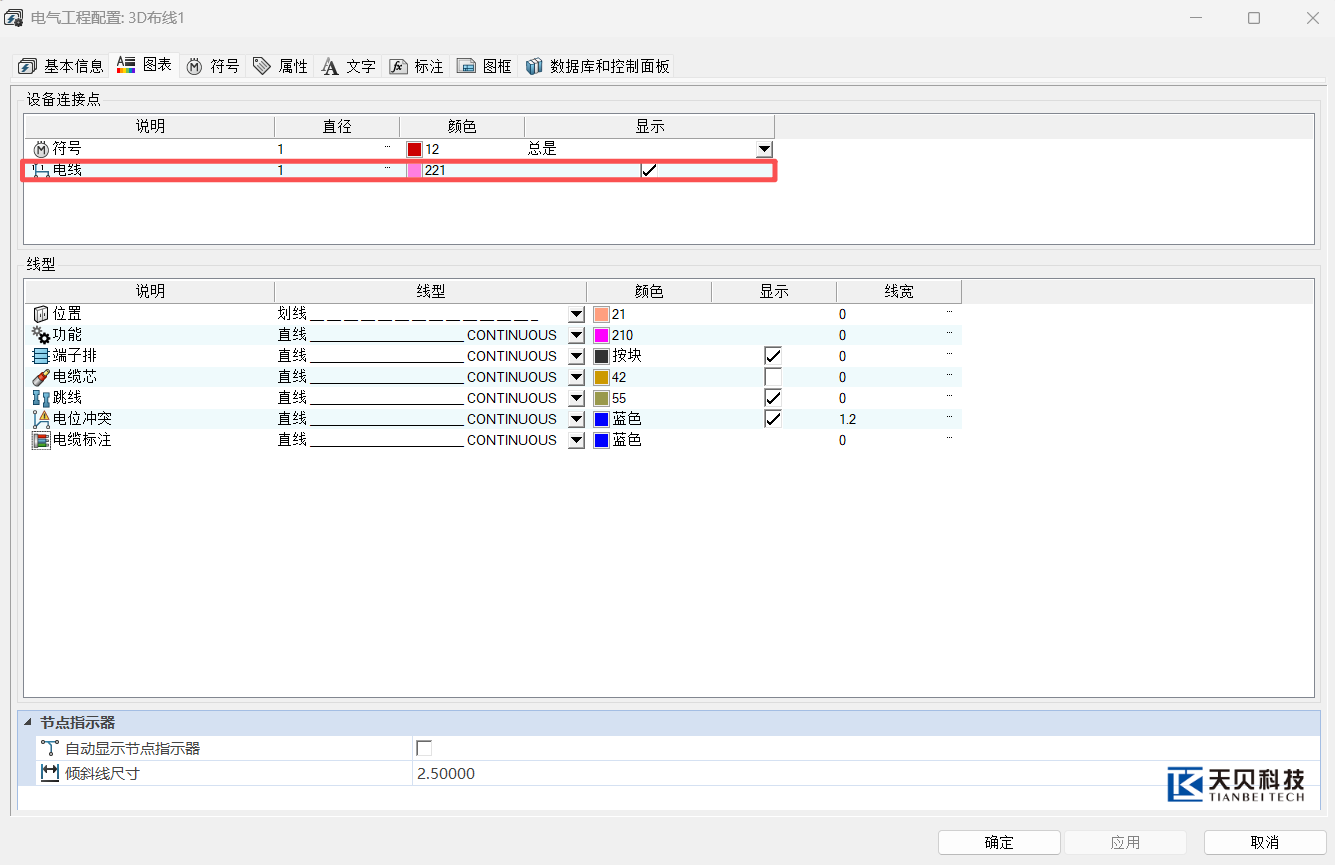

选择显示以显示放置在两根电线相连处的点或取消选择不显示。您还可以设置点的大小和颜色。

设置

图纸效果

三、 允许/禁止电线开口

禁止时当删除符号后，分离的导线将自动接通。适用于上下两端电线样式相同的情况。

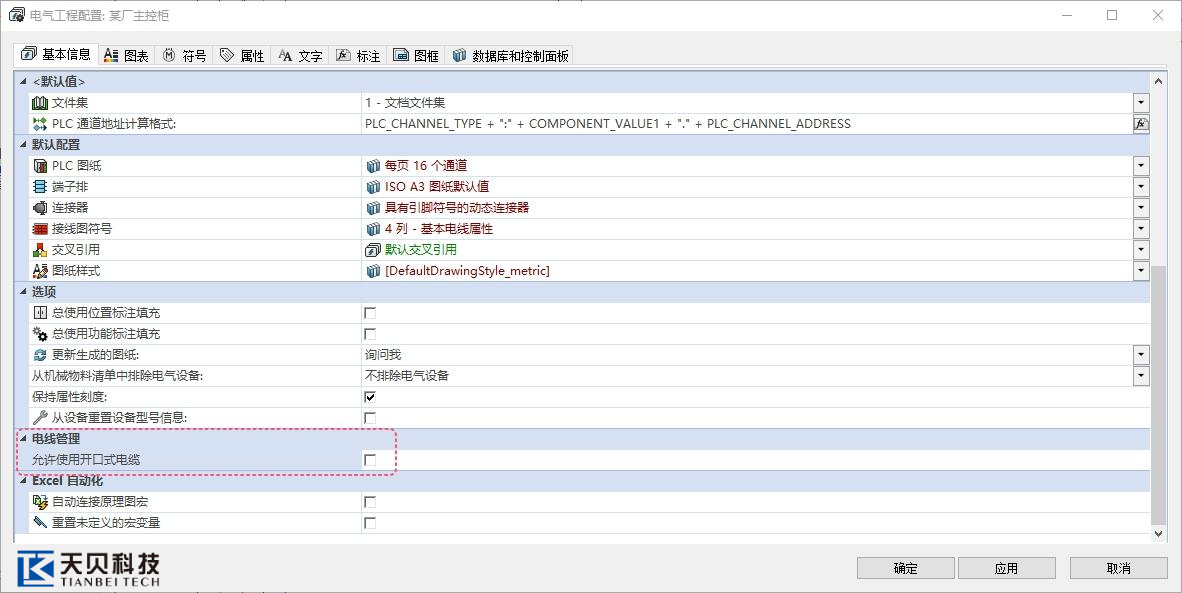

允许时当删除符号后，分享的导线将保持开口，电线不自动接通。适用于上下两端电线样式发生变化，或者已关联的情况。

设置

四、 始终显示T形节点

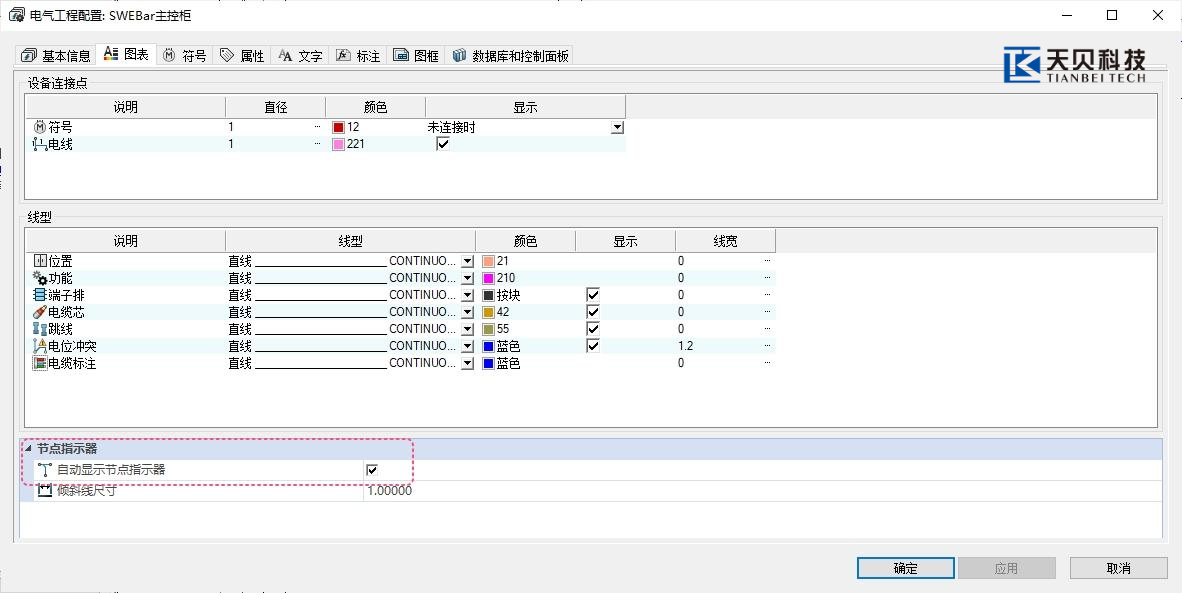

接线顺序节点指示器直接在原理图中显示接线顺序。便于工程师在设计时查看电线的接线方向，以便于调整。

倾斜线可指示设备的连接方式，此功能是可选的，可在电气工程配置的图形选项卡中使用。

接线方向展示

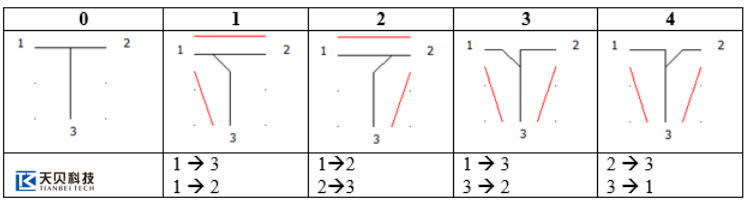

展示方式因 T 连接的方向而异，最后两个展示（3 和 4）用于相同接线。它们仅表示不同的接线顺序，这取决于顺序是从左侧还是右侧开始。默认情况下，倾斜线表示布线顺序中的第一条电线。
