如何在SOLIDWORKS PDM中与非三维数据建立关联关系

 前言

SolidWorks PDM参考引用关系是实现设计数据规范化、自动化管理的核心机制。 在实际项目中，当设计工程师需要将非3D文档（如材料明细表、产品说明书、装配工艺指导书或质检报告等）与3D模型、工程图纸或项目文件建立关联时，可通过SOLIDWORKS PDM的“粘贴为参考引用”功能快速实现。

关键词：关联，参考引用

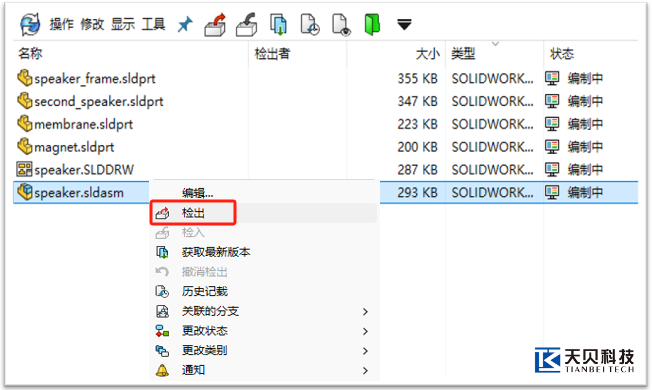

1、在SolidWorks PDM中，选择父文件，右键→检出文件

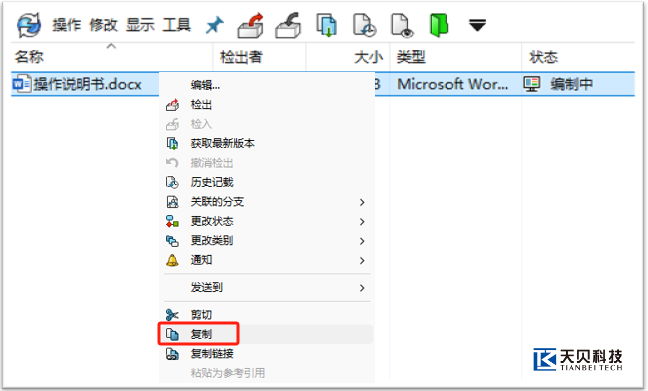

2、 选择要参考引用的文件，右键→选择复制

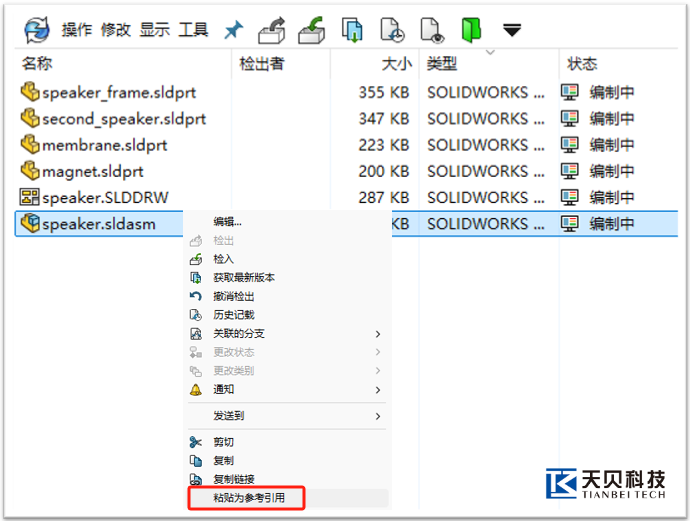

3、 选择父文件，右键→选择粘贴为参考引用。

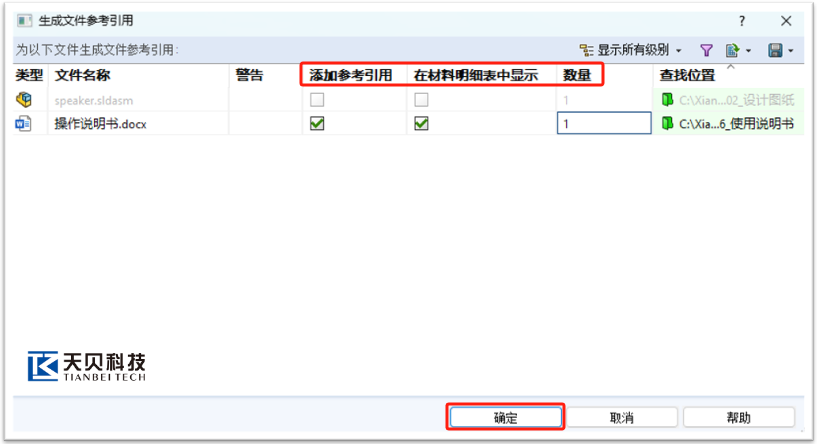

4、在生成文件参考引用对话框中，设置选择，完成后，点击确定。
添加参考引用——生成文件的参考引用。将参考引用粘贴至装配体等父文档中但不想将其添加至子级时，清除您不想参考引用的文件的复选框；
在材料明细表中显示——保存父文件之后，包括父文件材料明细表中的文件；
数量——参考引用的文件数量

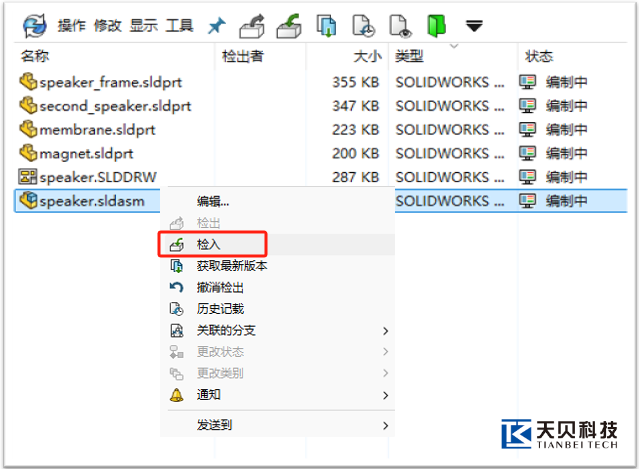

5、选择父文件，右键→检入文件。

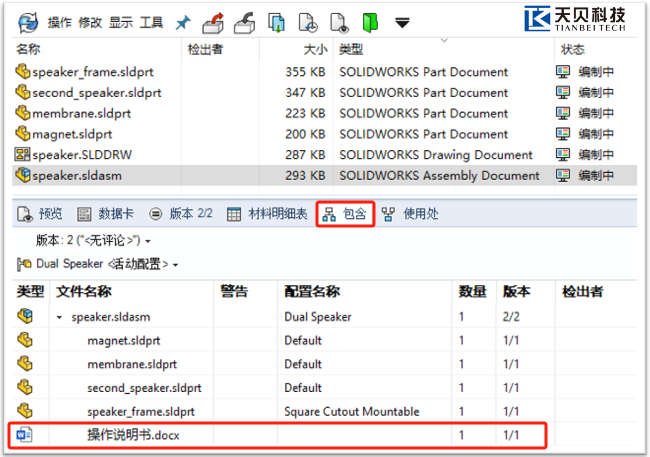

6、点击【包含】标签查看相关参考引用文件。

总结

通过「粘贴为参考引用」功能，SolidWorks PDM 可高效管理三维模型与非三维数据的关联关系，确保数据完整性和可追溯性，显著提升协同设计效率，减降低人为错误风险。
