SOLIDWORKS自定义异形孔向导

在使用SOLIDWORKS的过程中，会有很多地方需要用到异型孔, 为了更好的使用异形孔向导，这就需要自定义异形孔库。

操作步骤

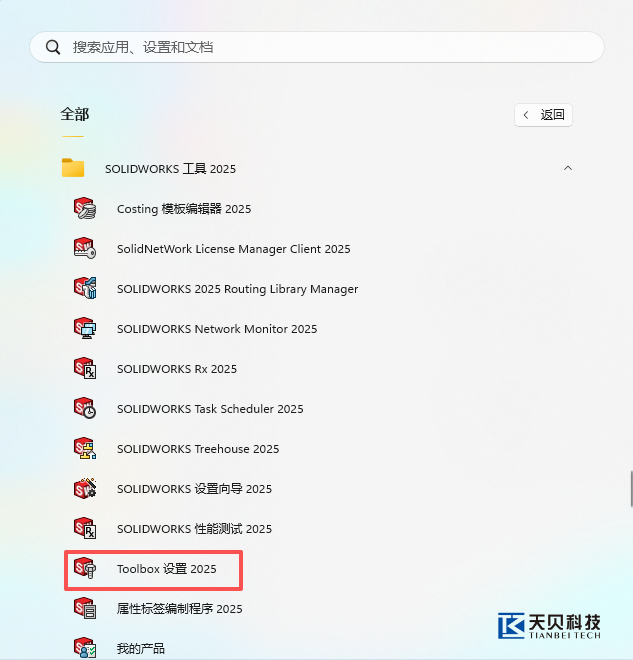

1，在 Windows 系统中，点击“开始”菜单，找到并进入“SOLIDWORKS工具”文件夹，从中选择并运行“Toolbox 设置”。

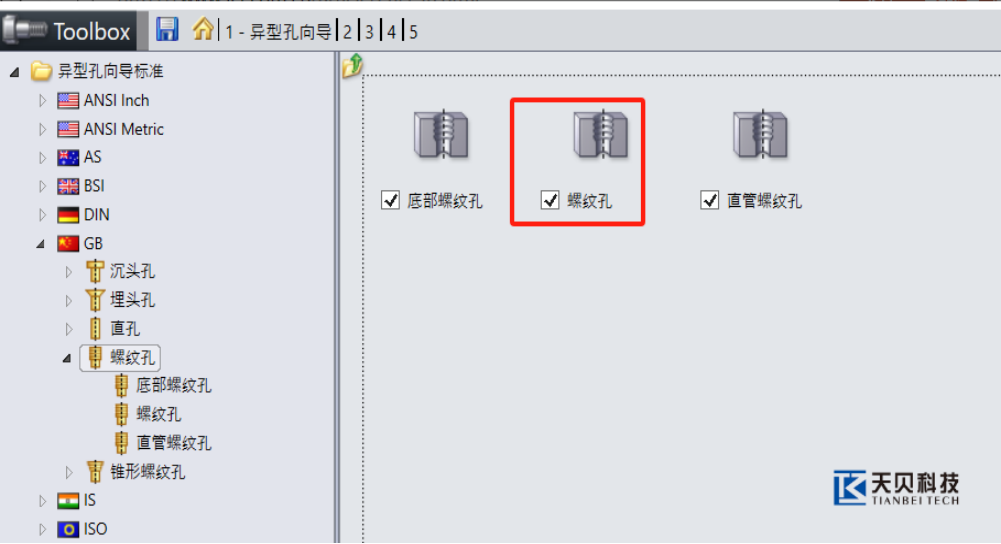

2，进入Toolbox设置界面，选择“异形孔向导”—“GB”—“螺纹孔”—“螺纹孔”

3，进入当前螺纹孔库的尺寸规格编辑界面，以下是界面的说明。

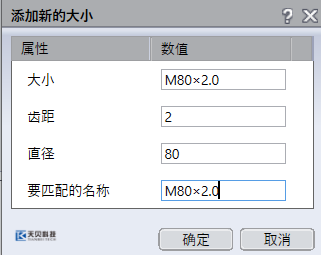

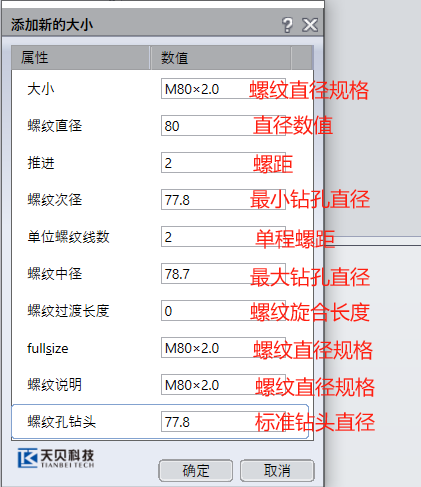

4，选择“+”号，添加尺寸规格参数及螺纹数据。

5.1，方法2：使用Excal表格的方式添加参数。

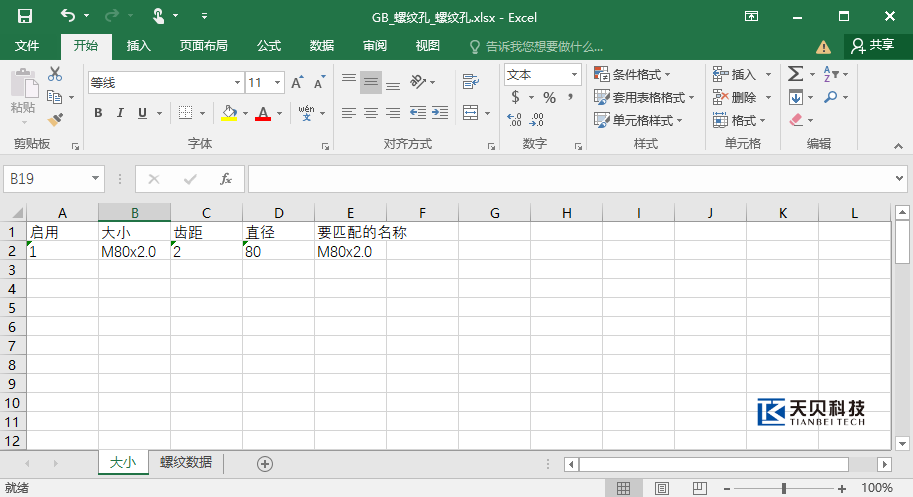

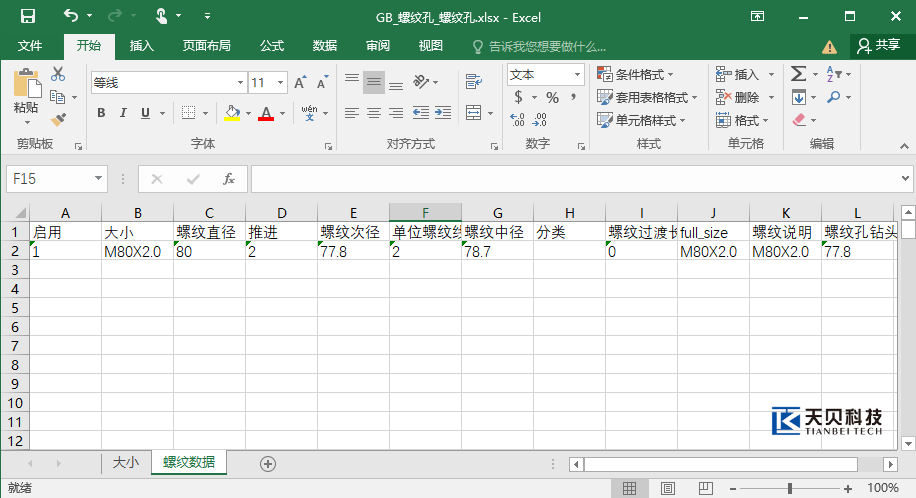

点击“输出孔数据表”，生成Excal表格。打开表格，删掉老数据，添加新的参数。

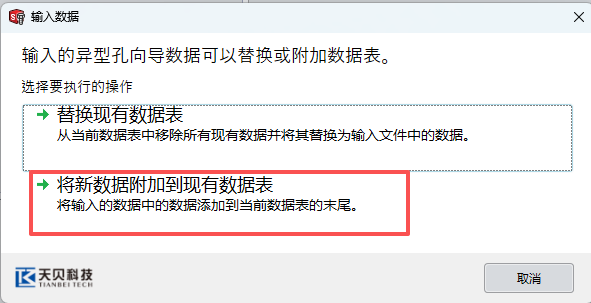

5.2，点击“输入孔数据表”，选择“将新数据附加到现有数据表”，表格中的数据就会被加载进来。

6，设置完毕，点击保存。

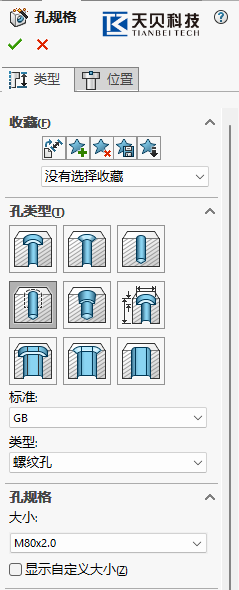

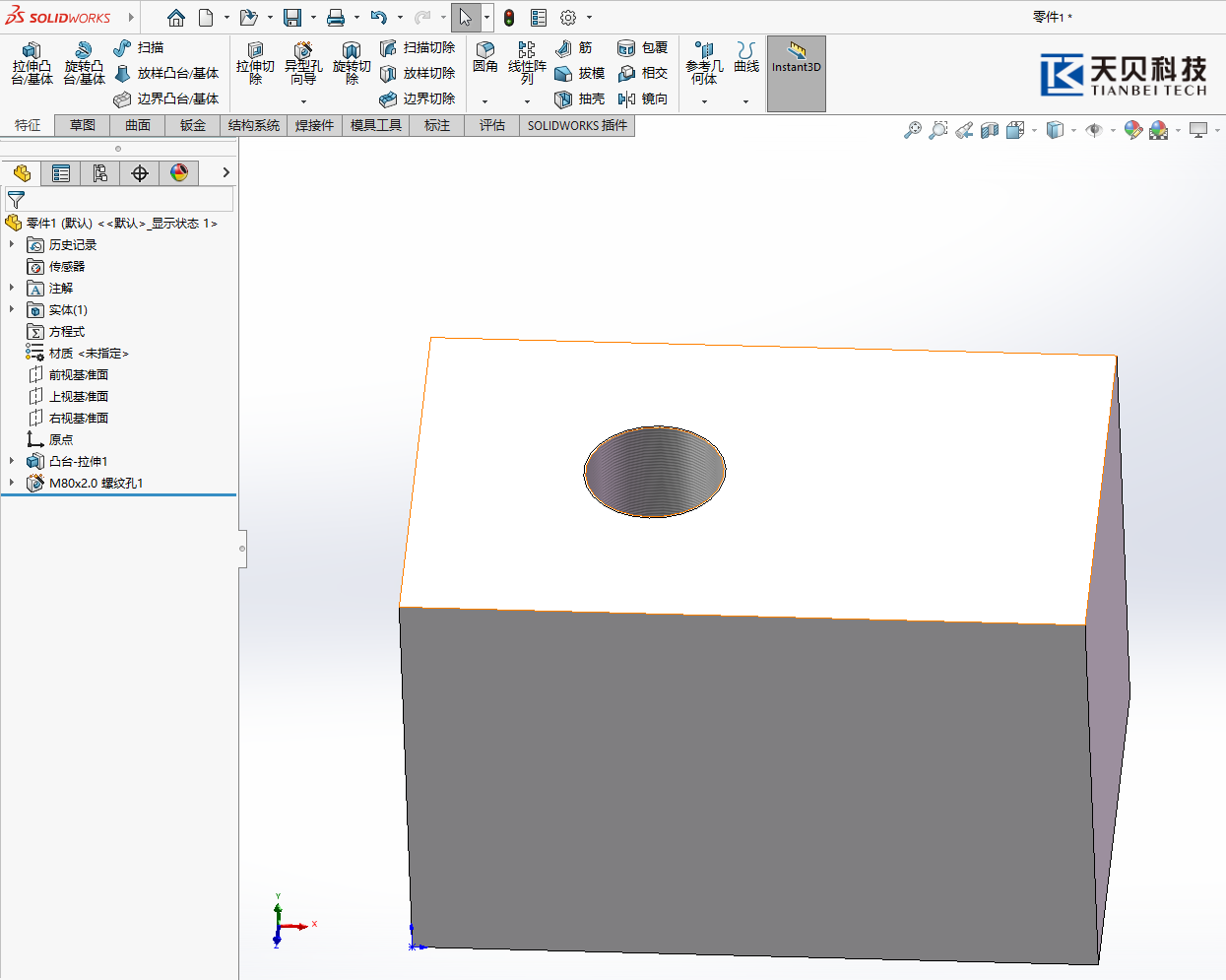

7，打开SOLIDWORKS，打开“异形孔向导”，选择“M80x2”孔规格，生成螺纹孔。
