SOLIDWORKS镜向零部件创建相反方位版本

在SOLIDWORKS中，“创建相反方位版本”是“镜向零部件”功能中的一个核心选项。简单来说，它不仅仅是将零件换个位置（复制），而是真正生成了一个几何体完全对称的“新零件”

功能介绍

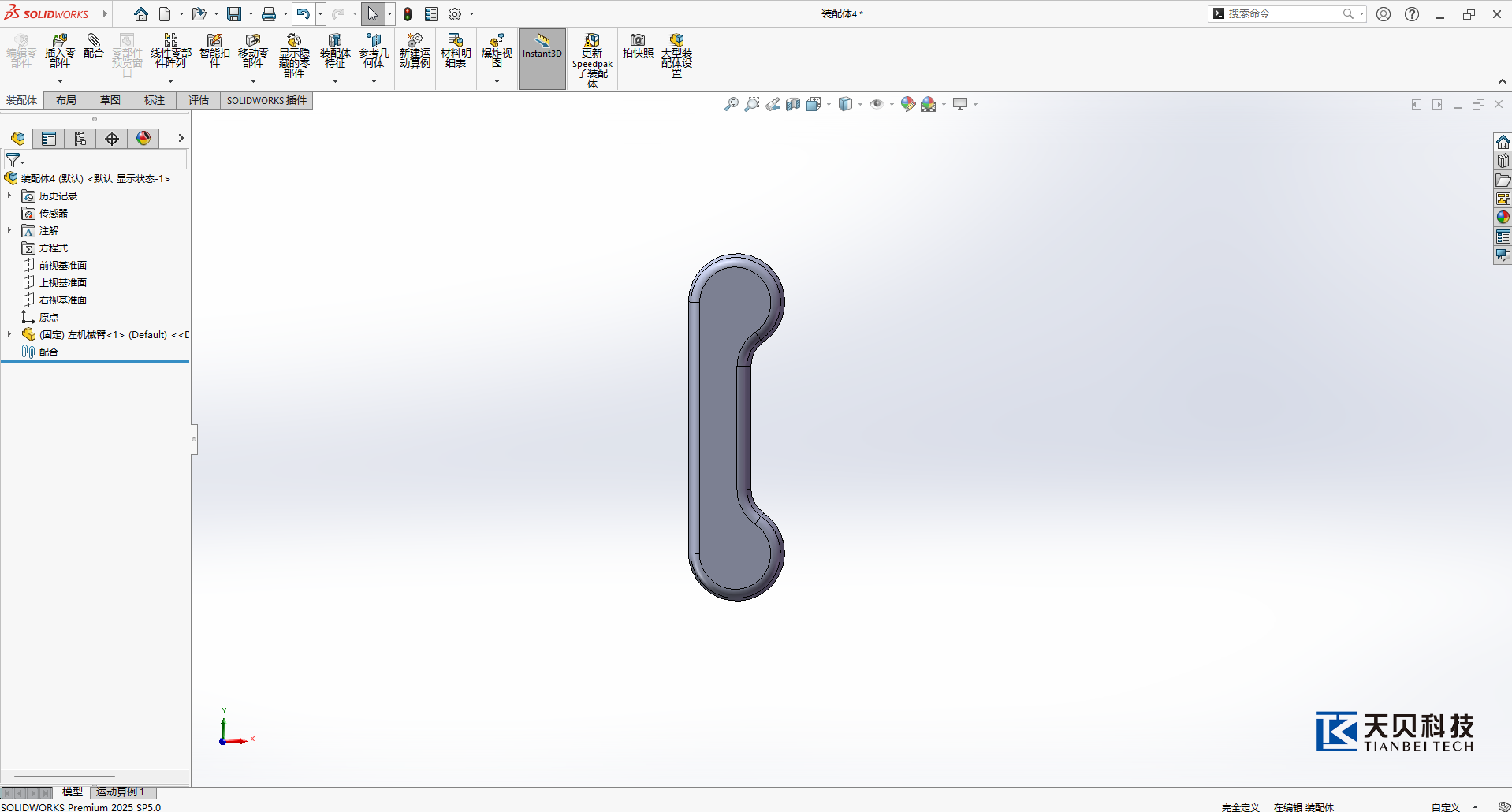

1，将零件插入到装配体中

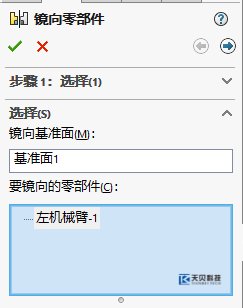

2，点击“镜向零部件”，设置“镜向基准面”和“要镜向的零部件”

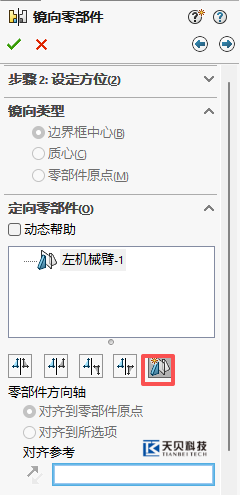

3，点击下一步，选择“创建相反方位版本”

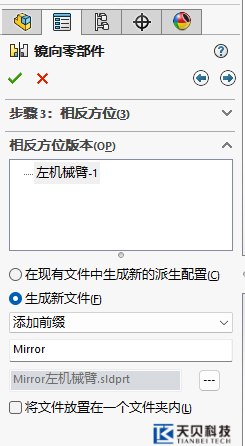

4，指定新文件的保存方式

在现有文件中生成新的派生配置：将相反方位版本作为新的派生配置保存到现有零部件文件中。

生成新文件：将相反方位版本保存到新零部件文件中。

5，设置新文件从源零件中获取的信息。或者勾选下方的“断开到原始零件的链接”，断开新文件与源文件之间的参考引用，以便在一个文件中单独编辑特征时不会影响另一个文件。

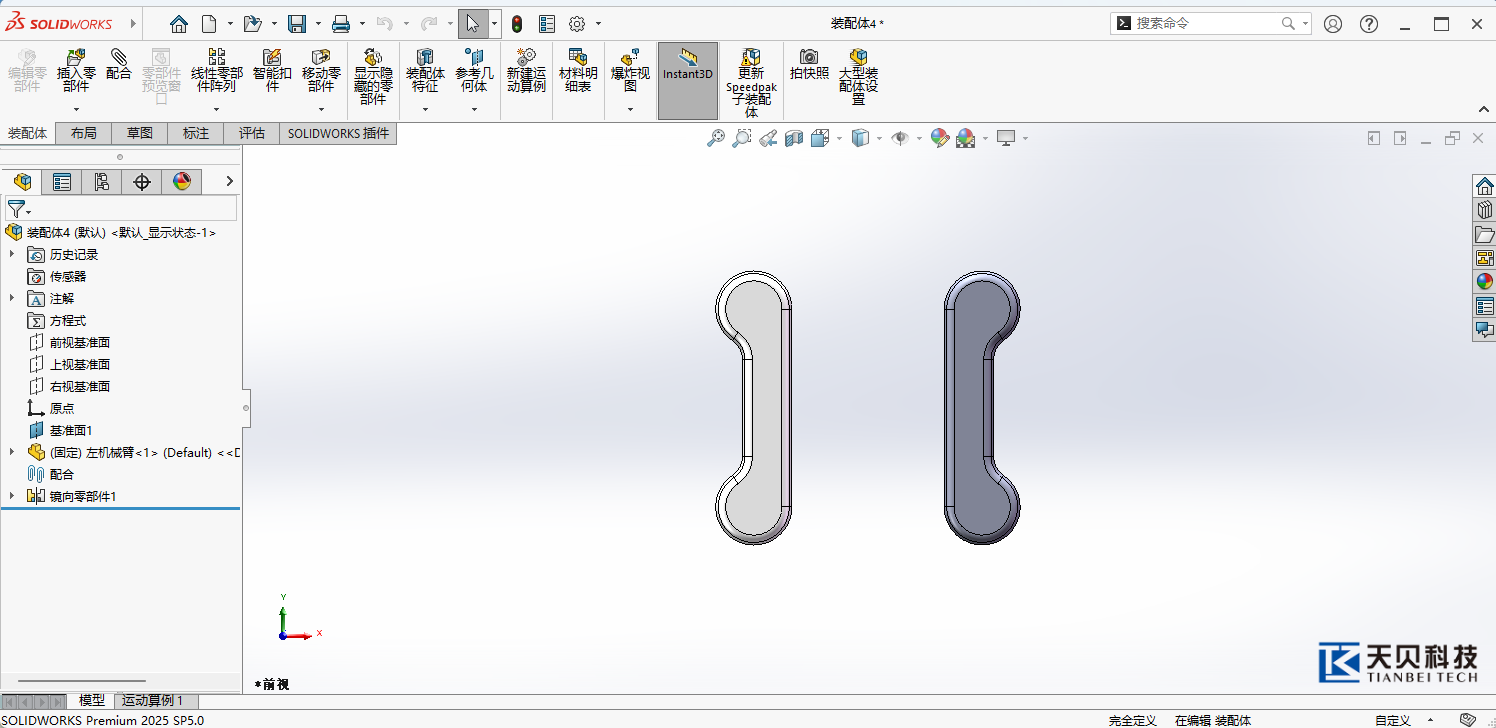

6，点击确定，完成镜向零部件的创建。

注意事项

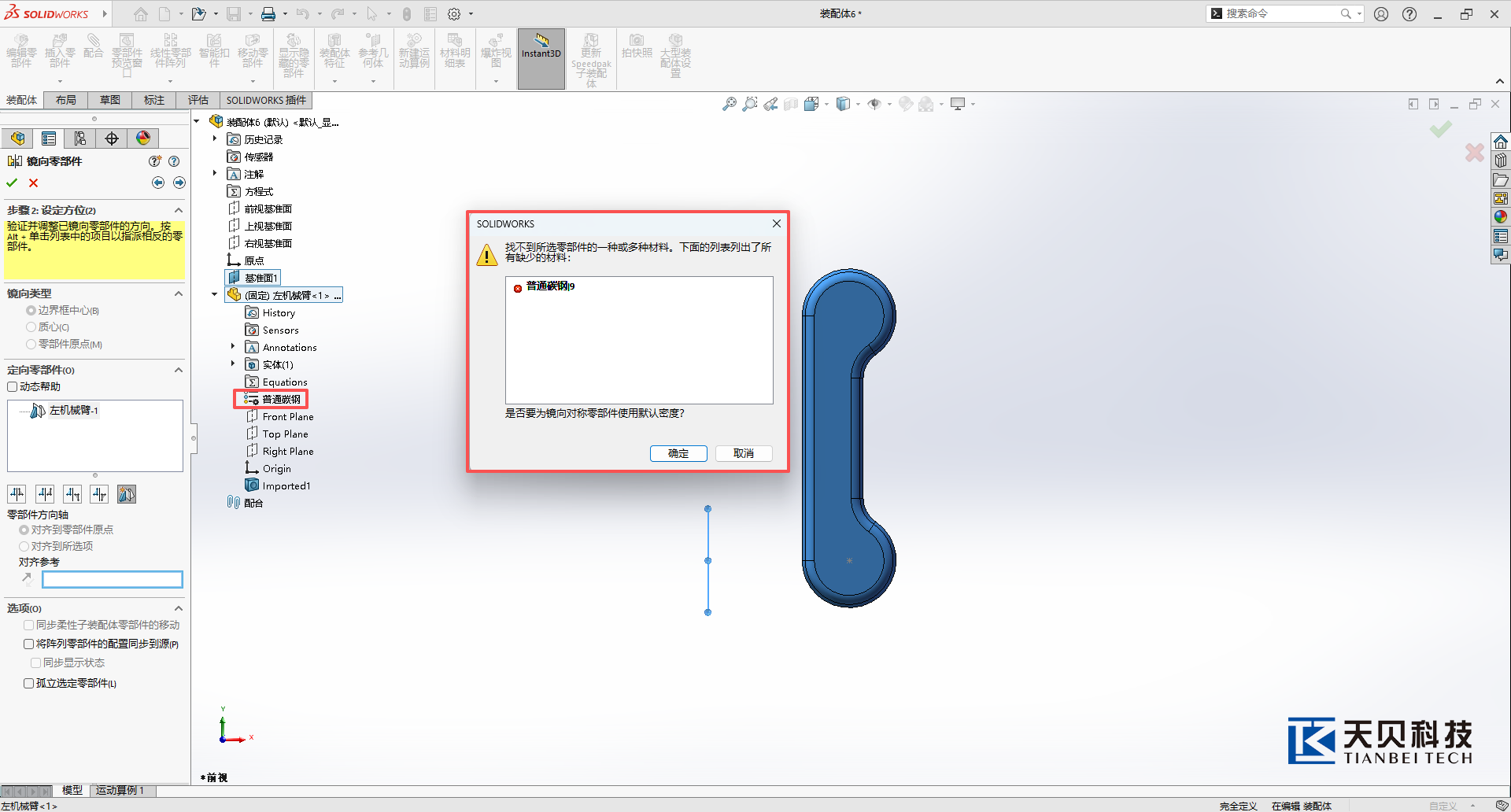

如果在零件中设置了材质，按照以上步骤生成镜向零件后，会弹出如图所示的提示“找不到所选零部件的一种或多种材料。下面的列表列出了所有缺少的材料:”。点击确定后，生成的零件仍然是拥有材质的。

经过排查，此问题并不影响软件的正常使用，如果希望在生成镜向零部件时不出现该提示，可以通过这两种方式解决。

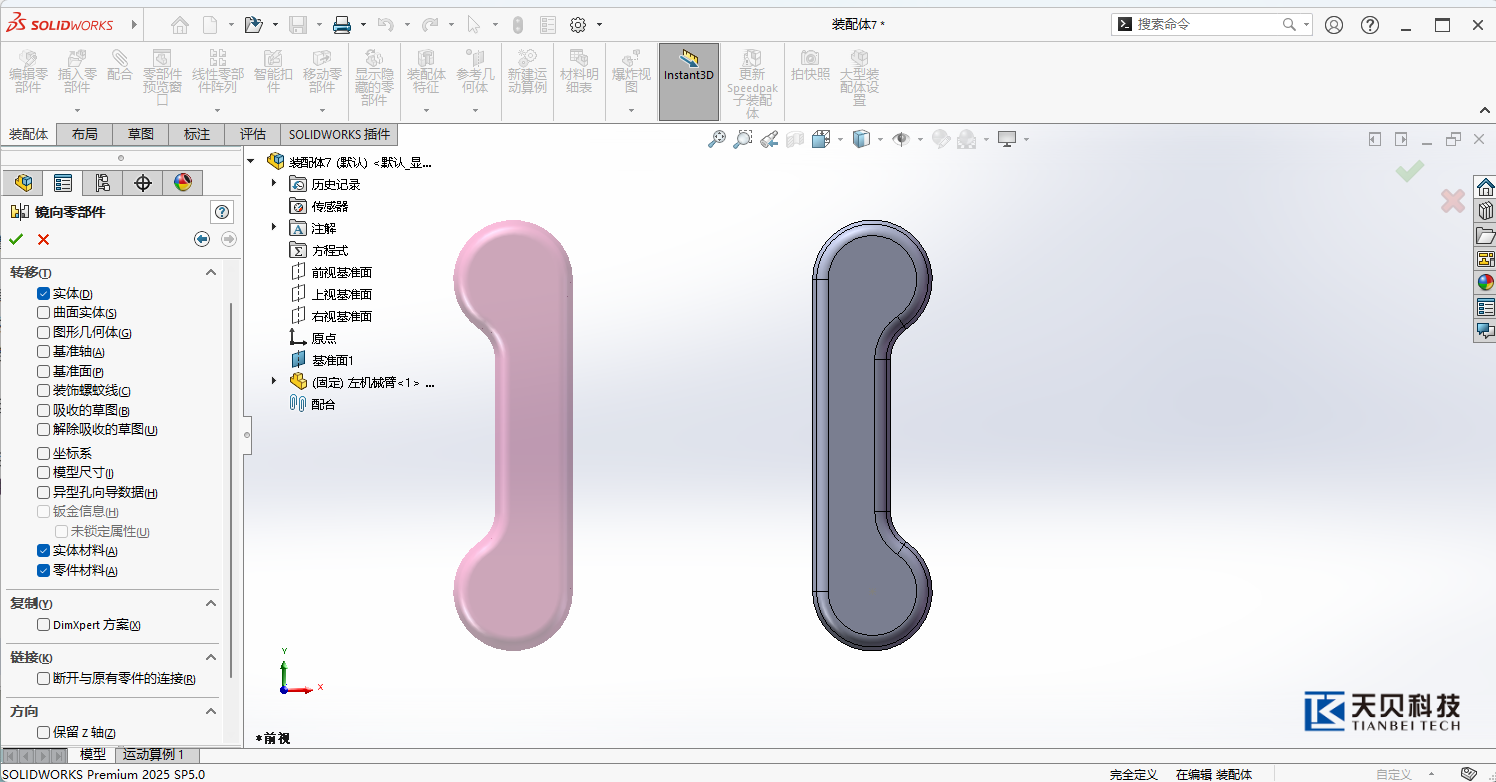

方法1：镜像的时候不要勾选“实体材料”

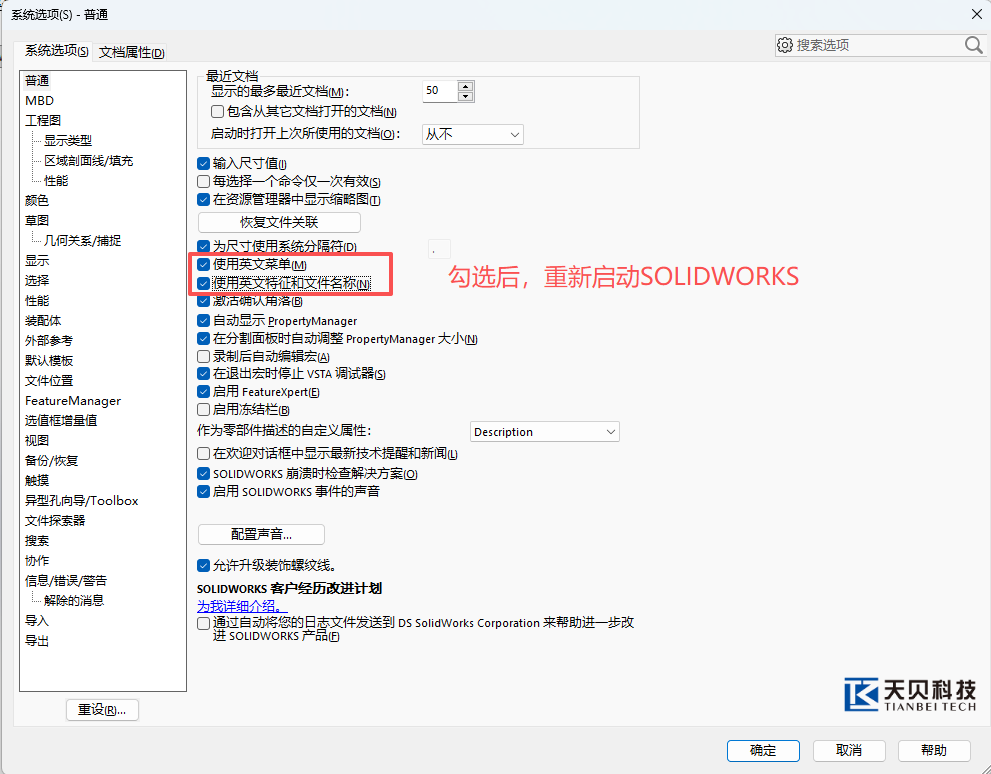

方法2：修改SOLIDWORKS的语言，使用默认的英文版本
