SOLIDWORKS Electrical 应用程序设置和文件存储路径详解

前言

SOLIDWORKS Electrical（SWE）的应用程序设置与文件存储路径是单机使用、团队协作的基础。但SOLIDWORKS Electrical(SWE)使用过程中项目是通过软件自动管理的，在保存时并没有明显的保存路径可供选择，那么项目实际的保存位置是在哪里呢?

一、应用程序设置

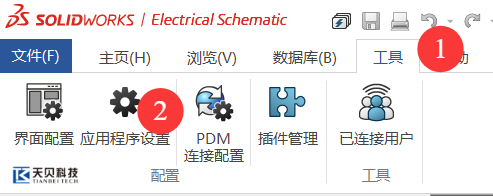

我们可以通过点击SolidWorks Electrical（SWE）软件的：工具>应用程序设置 来查看，注意“应用程序设置”需要SWE关闭所有项目时才能打开。

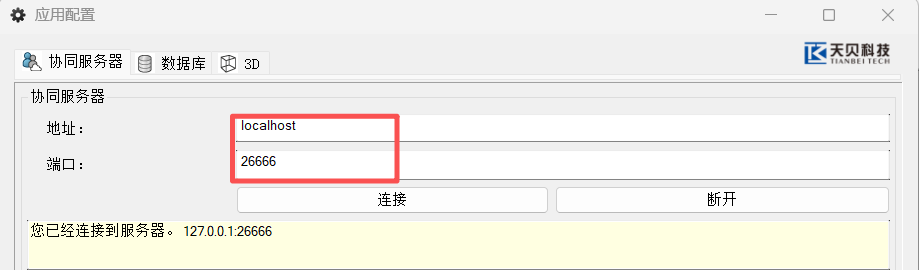

1. 协同服务器: 可帮助您管理图纸的打开、关闭和更新。安装有客户端/服务器时，连接到相同协同服务器的多个用户可以共享同一电气工程。.

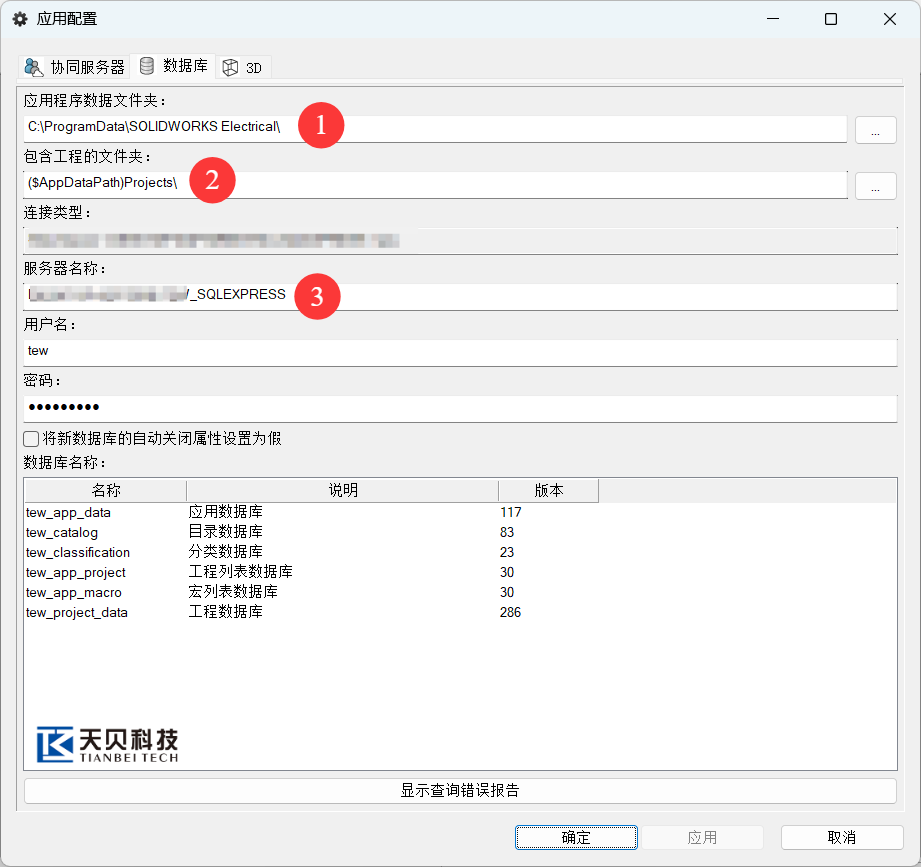

2. 数据库:

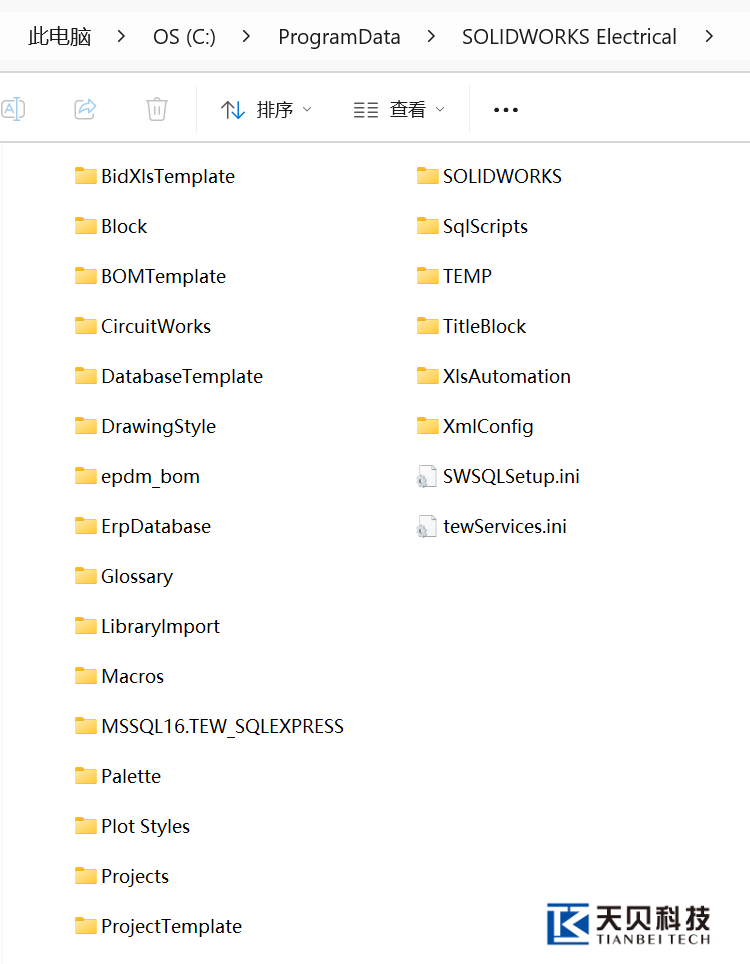

2.1应用程序数据文件夹：显示数据库存储位置。联网时，所有用户必须使用相同的存储位置。默认路径：C:\ProgramData\SOLIDWORKS Electrical。打开资源管理器可以看到如下目录：

2.2包含工程的文件夹：显示存储电气工程文件的文件夹。

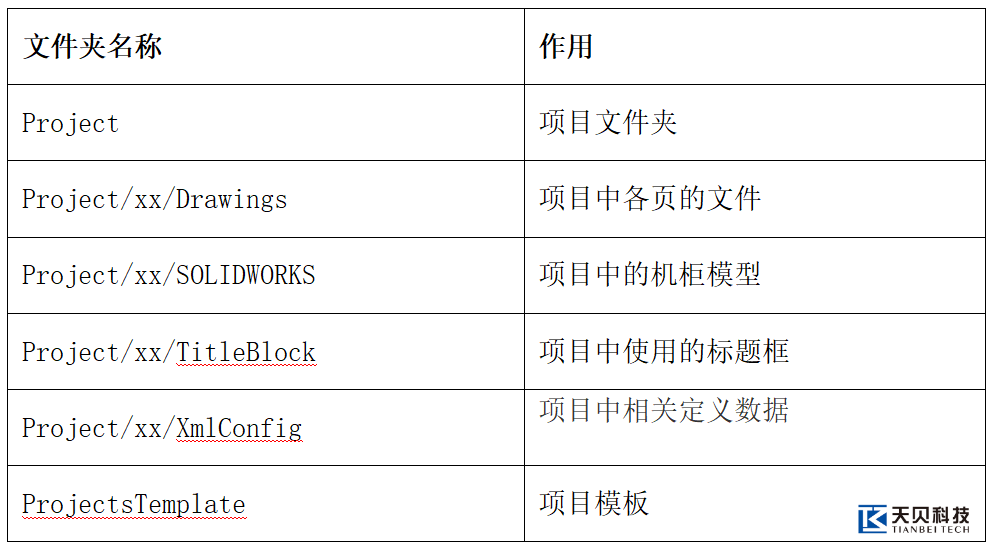

路径C:\ProgramData\SOLIDWORKS Electrical中Project便是保存所有项目的文件夹，进入后是按项目ID分类的子文件夹，各项目内的文件夹作用如下：

2.3服务器名称：显示所用数据库的类型：SQL Server 或 SQLite。

实例名：localhost\TEW_SQLEXPRESS（默认本地设置）

默认账号：tew

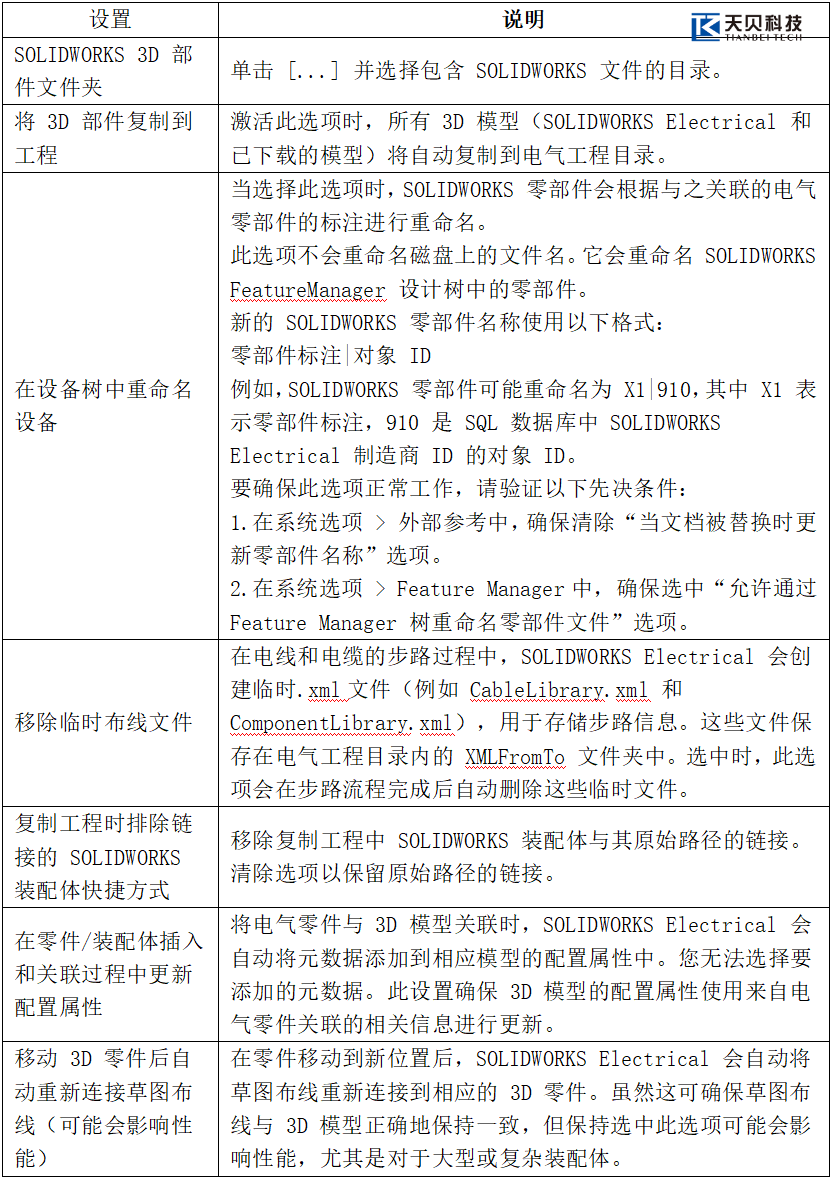

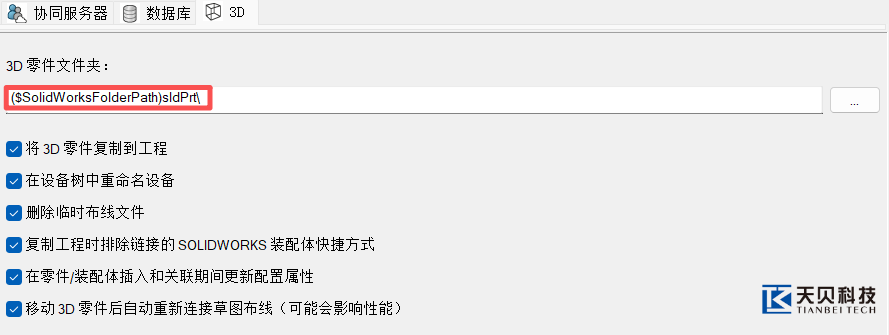

3. 3D: SOLIDWORKS 3D 部件文件夹
