SOLIDWORKS数字阵列的实例分享：钢尺和刻度盘

在设计领域，很多时候大家会遇到123456类型的数字递增阵列。其实专业来讲就是SolidWorks数字递增阵列。本文将通过使用SOLIDWORKS软件从零开始创建一个钢尺模型和刻度盘来实例讲解一下。

实例一：

1. 新建零件和设置单位

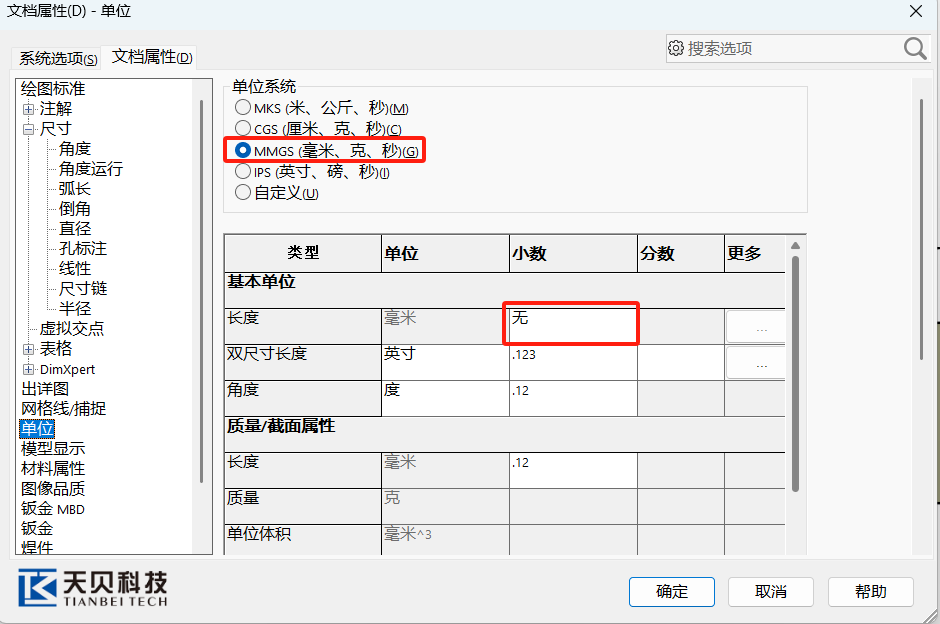

1.1打开SOLIDWORK软件，然后设置单位。

2. 绘制轮廓

2.1选择“上视基准面”作为绘图平面。

2.2点击“草图”工具，进入草图绘制模式。

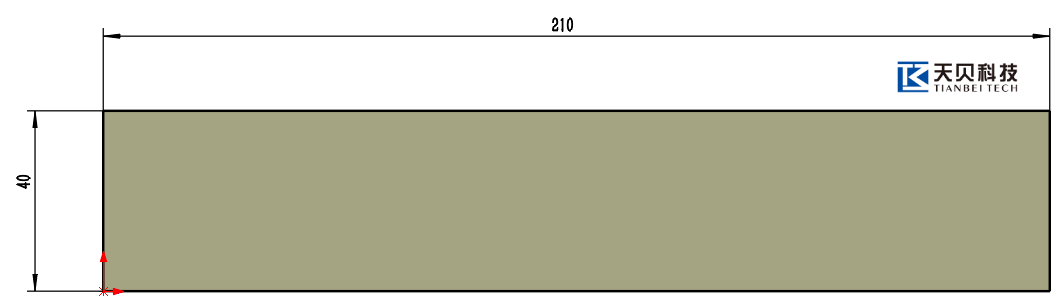

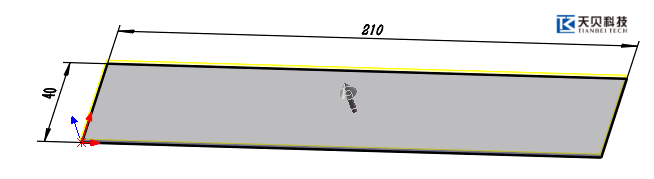

2.3使用“矩形”工具绘制钢尺的基本轮廓。例如，可以先画一条长为210mm、宽为40mm的矩形作为钢尺主体。

2.4拉伸草图，拉伸高的2mm

3. 添加刻度

3.1选择钢尺的一侧表面作为新的草图平面

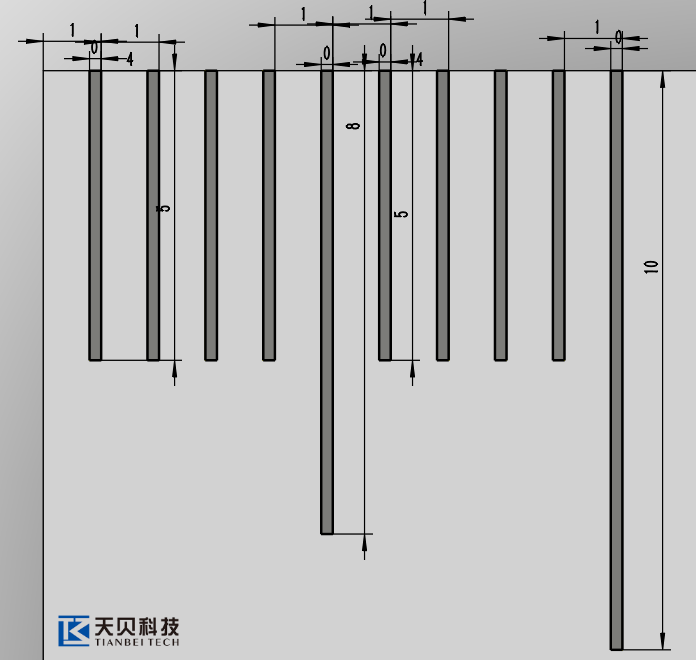

3.2 进入草图模式，在该表面上绘制一系列短直线，表示刻度线。

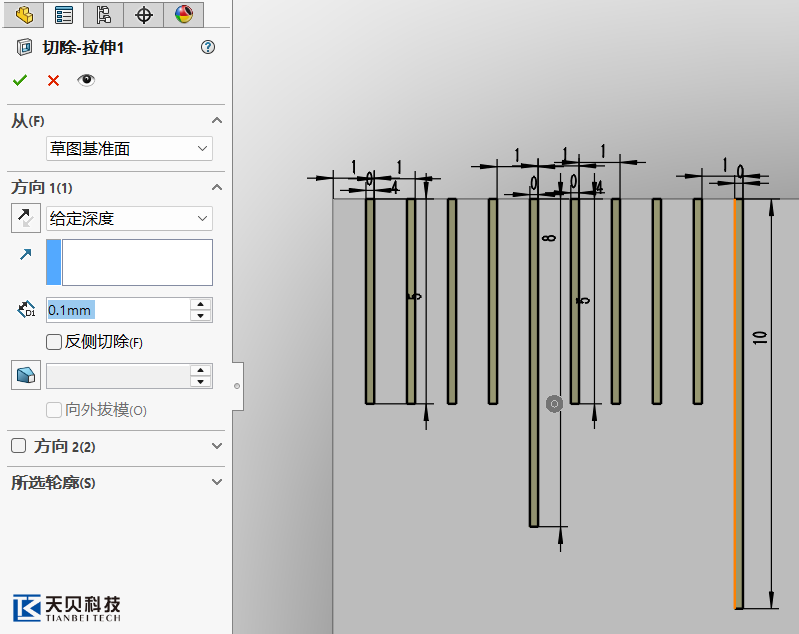

3.4 使用切除命令，切除刻度线。

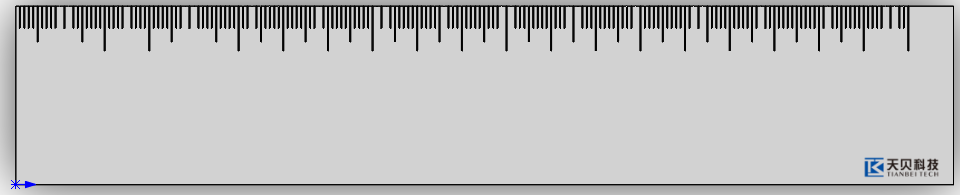

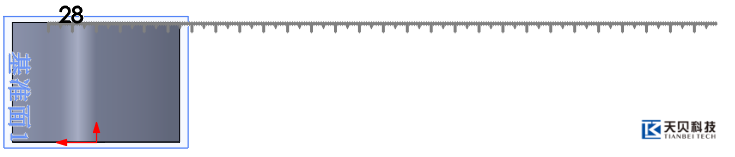

3.3使用“线性阵列”功能复制这些刻度线，覆盖整个钢尺长度

4. 添加标注

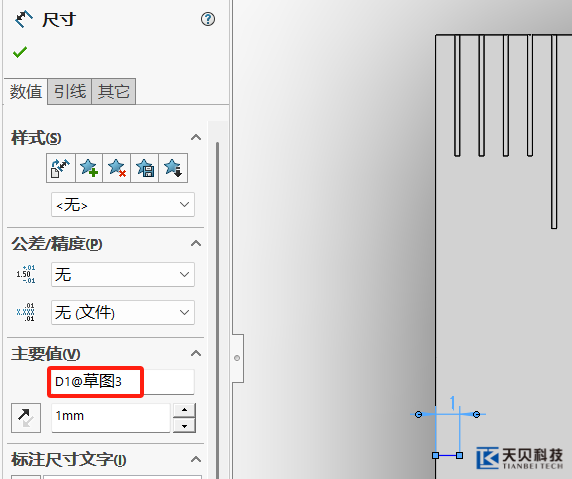

4.1在钢尺表面新建草图，画一条中心线，标注长度1mm

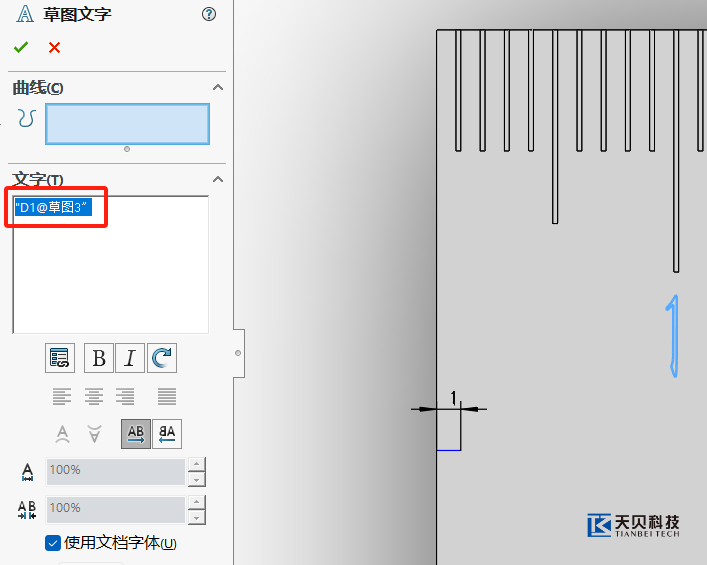

4.2 然后点击A，进行文字的绘制，这时候我们输入下图所示的文字，注意双引号是英文状态

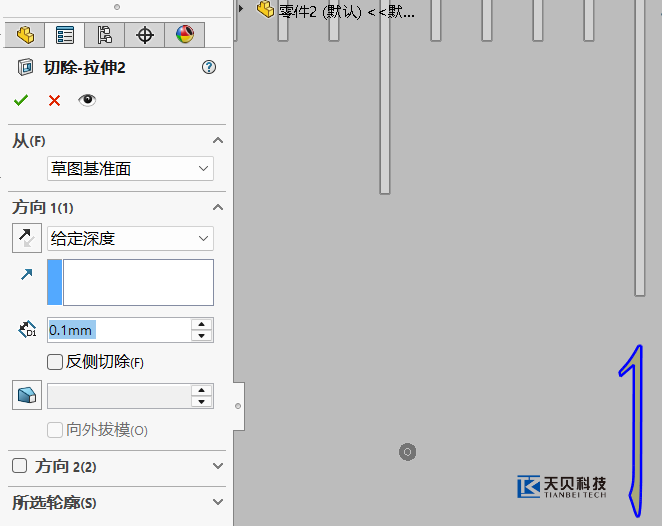

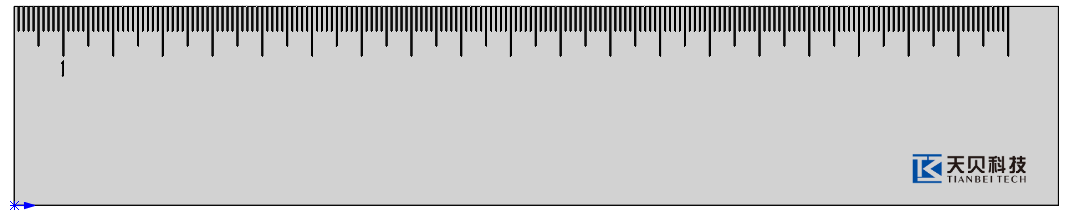

4.3拉伸切除文字1

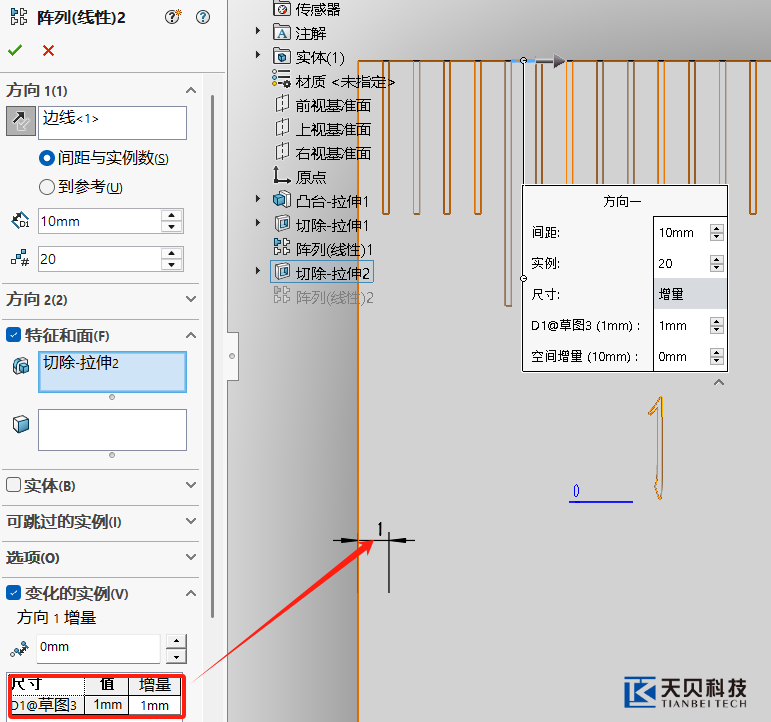

4.4然后我们点击线性阵列，阵列上一步的1，如下图所示进行设置

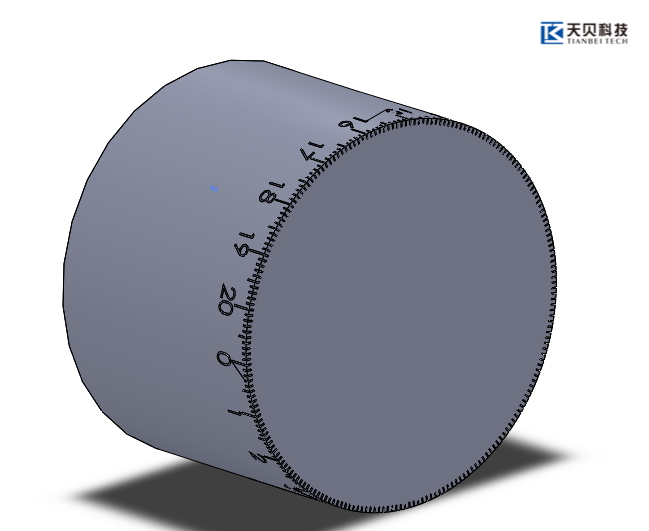

实例二：

1. 绘制轮廓

1.1选择“前视基准面”作为绘图平面。

1.2点击“草图”工具，进入草图绘制模式。

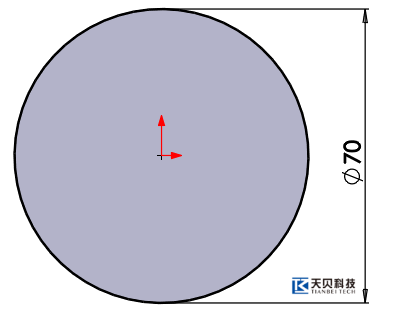

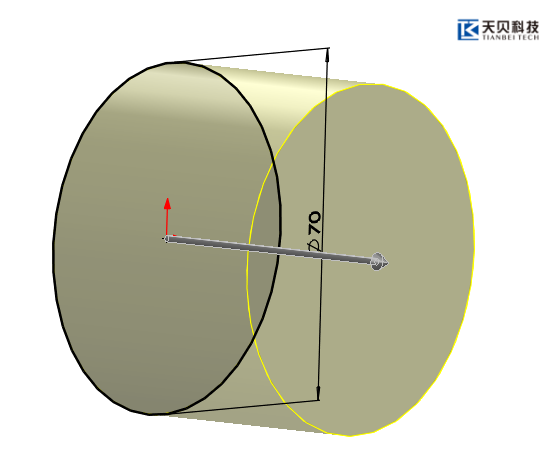

1.3使用“圆”工具绘制刻度盘的基本轮廓。

1.4拉伸草图，拉伸高的50mm

2. 添加刻度

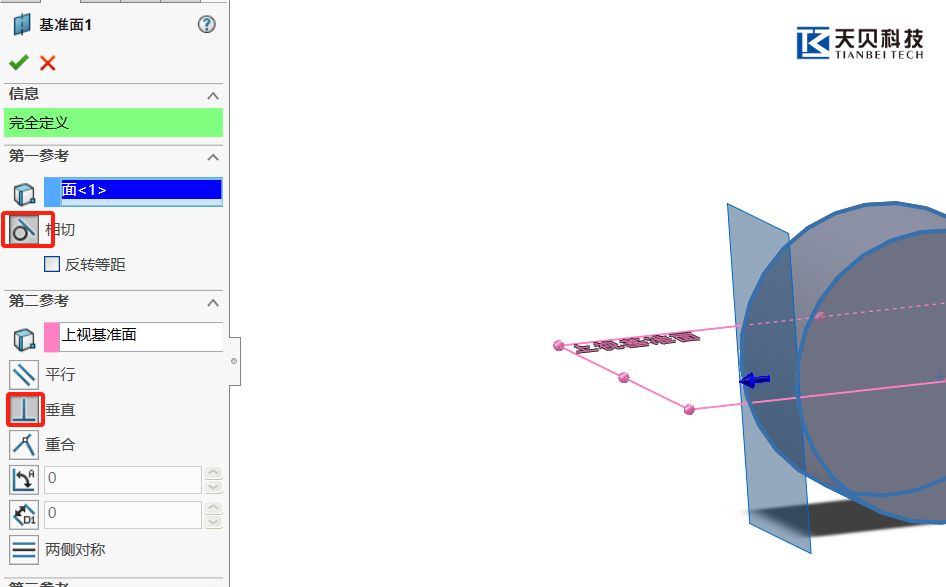

2.1新建基准面，于圆相切，垂直于上视基准面

2.2参考示例一，绘制刻度草图

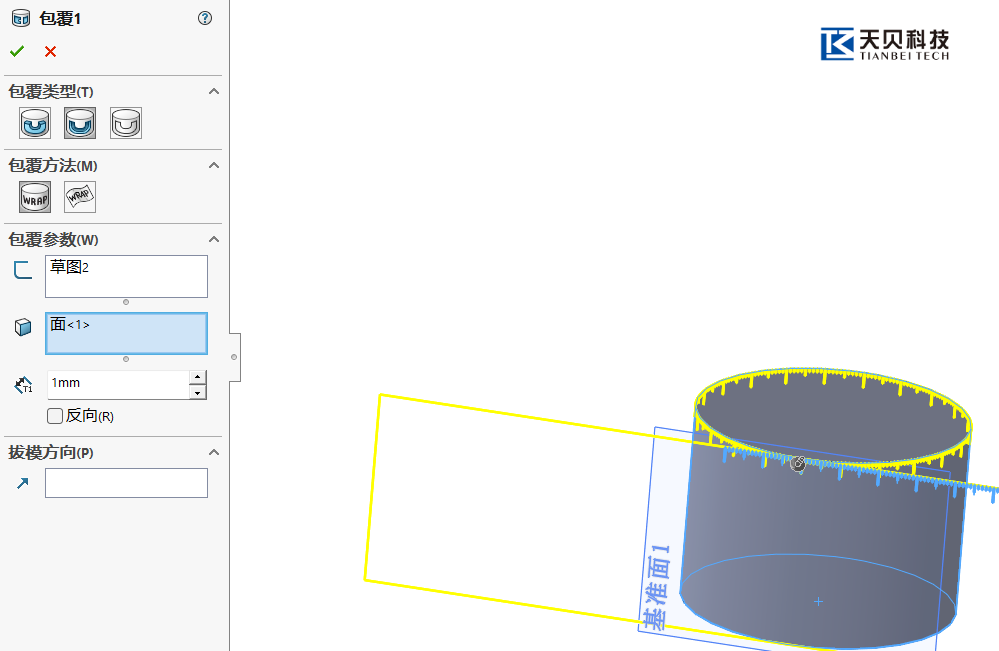

2.2使用包覆命令，切除1mm

3.添加标注

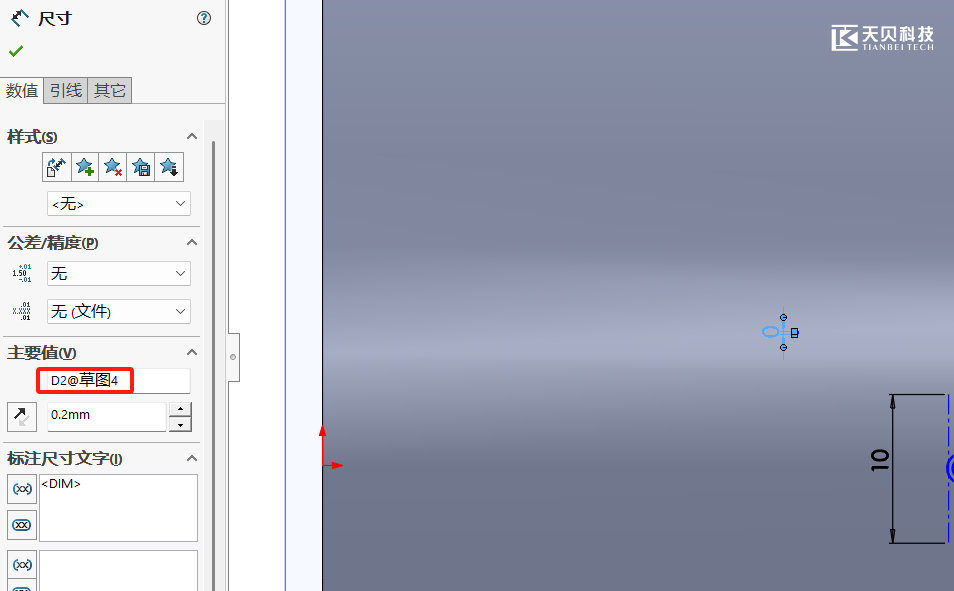

3.1在基准面1上新建草图，画一条中心线，标注长度0.2mm,；在画一条中心线，长度为10mm

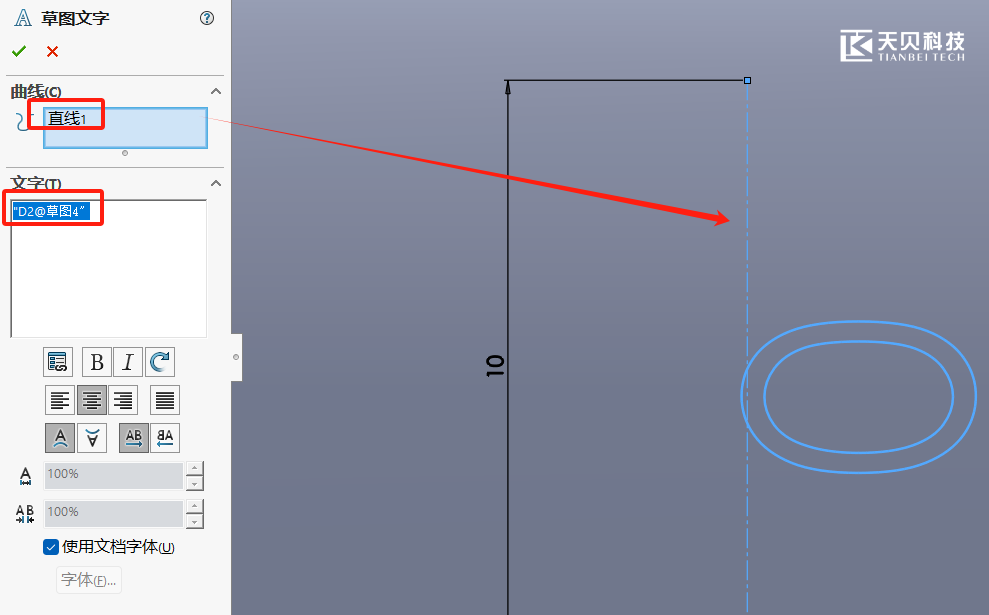

3.2 然后点击A，进行文字的绘制，这时候我们输入下图所示的文字，注意双引号是英文状态

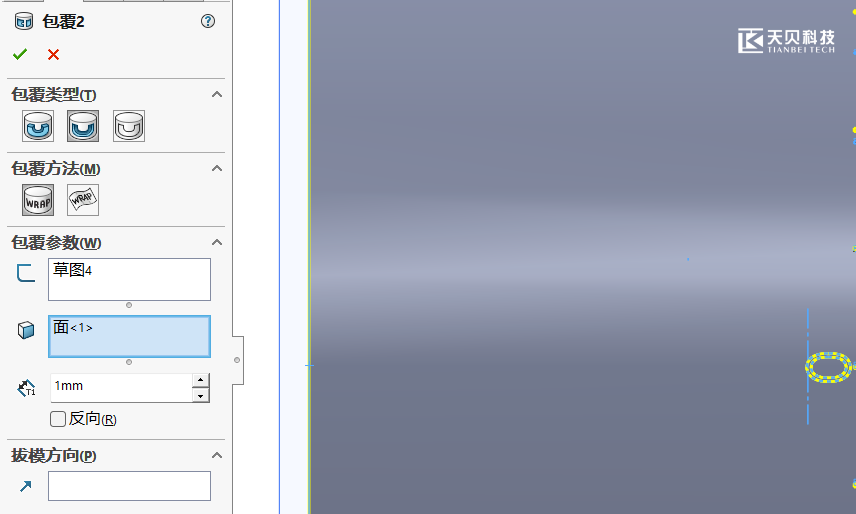

3.3使用包覆命令，切除文字0

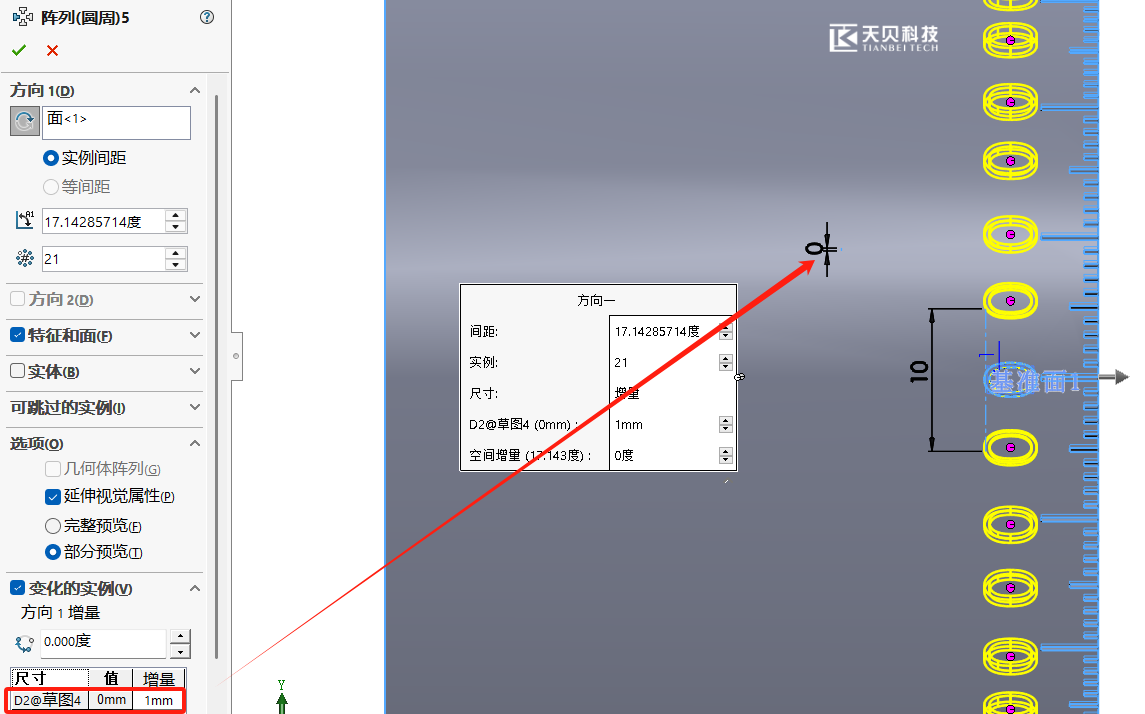

3.4然后我们点击圆周阵列，阵列上一步的0，如下图所示进行设置
