SOLIDWORKS方程式基础的参数化设计框架

SOLIDWORKS方程式是参数化基础，通过尺寸变化、特征状态变化、几何&函数运算实现三维模型参数化设计，快速驱动零件生成。

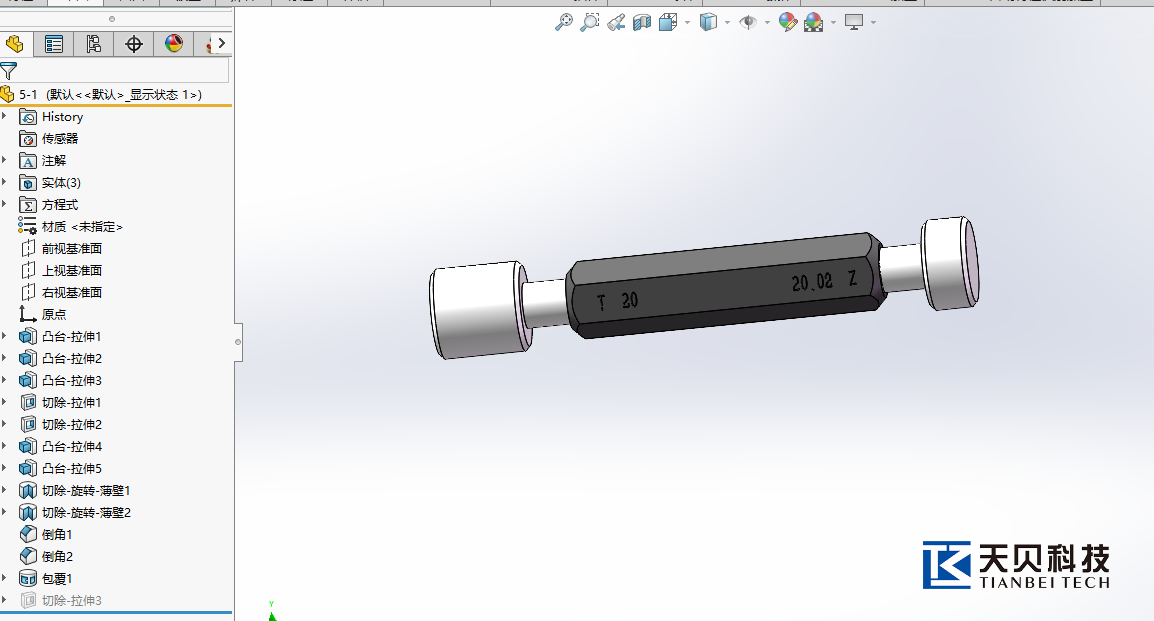

1. 在SOLIDWORKS中新建或打开零件，新建草图&模型；

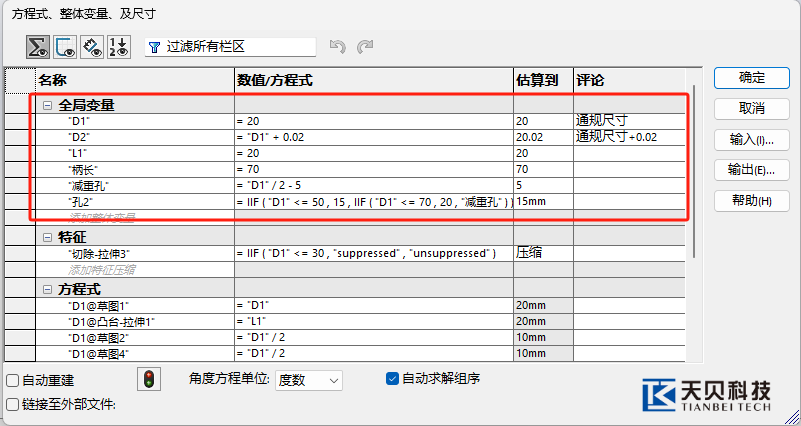

2. 全局变量设定（即驱动参数设定）

注：第一列名称：为变量名称（自定义：字母、中文、或和数字组合）

第二列数值/方程式：为变量的计算公式

第三列估算到：为变量最终计算出来的值

第四列评论：备注信息

3. 数值/方程式：几何运算&函数

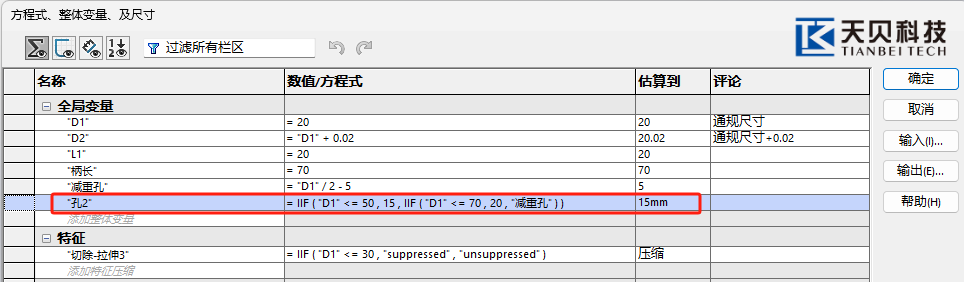

孔2直径的值：= IIF ( "D1" <= 50 , 15 , IIF ( "D1" <= 70 , 20 , "减重孔" ) )

含义：如果D1小于等于50，那么孔2直径为15，否则D1大于等于50&小于等于70时，孔2直径等于减重孔的直径既“”D1”/2-5”

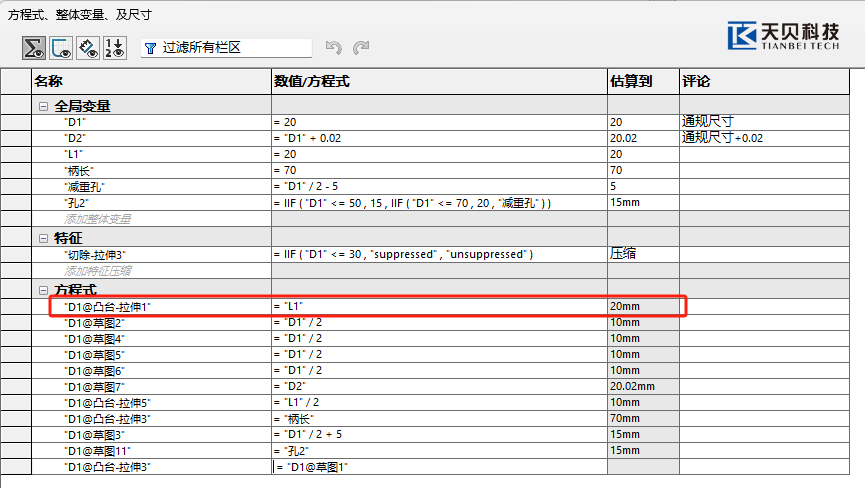

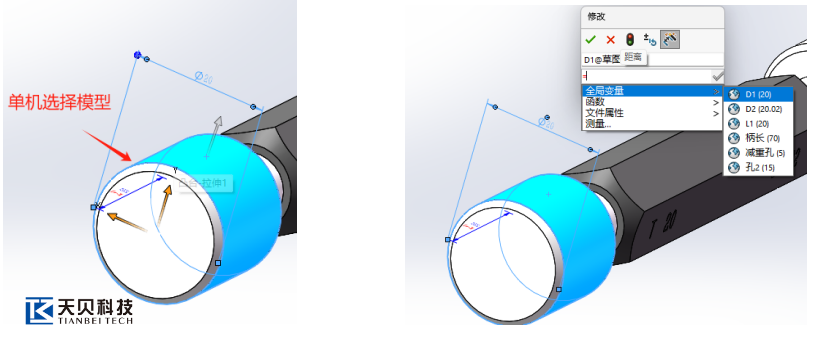

4. 单击选择模型→选择编辑尺寸→尺寸&变量链接

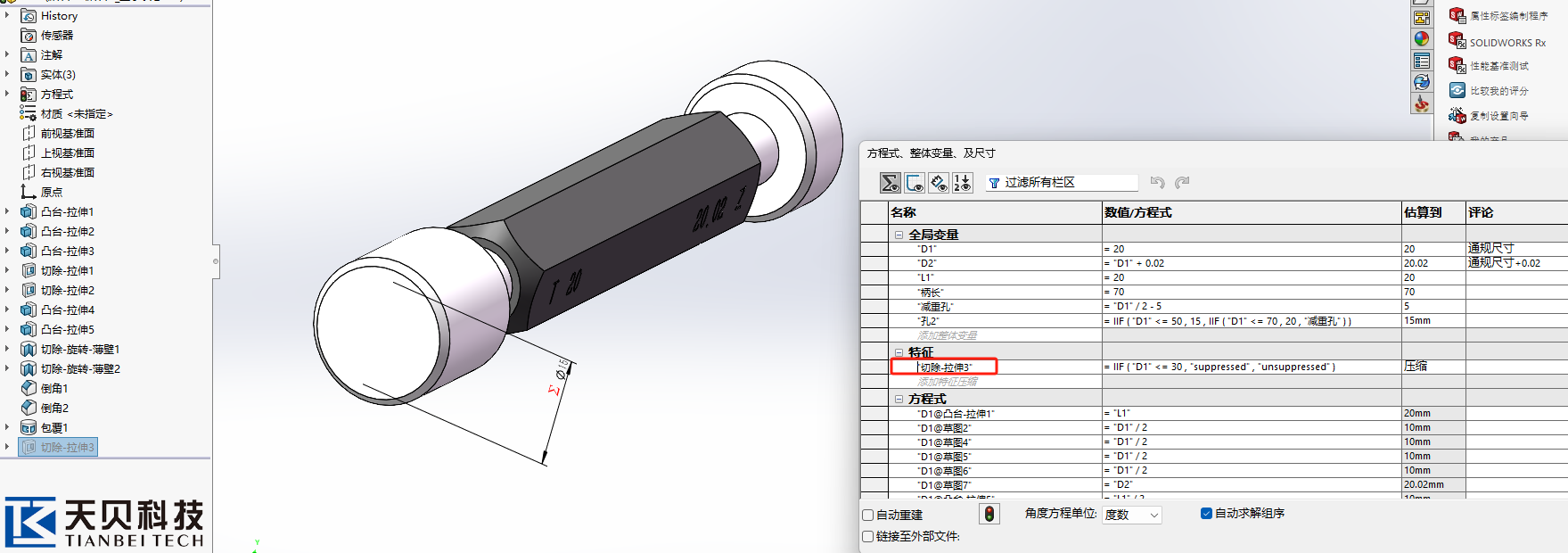

5. 管理方程式-选择特征第一列单元格-在特征树选择需要状态变化的特征特征-状态设定（可通过函数逻辑判断，suppressed为压缩，unsuppressed解压缩）

6. 方程式是SOLIDWORKS参数化设计基础，参数化的前提的标准化，方程式适用于零件参数化，若需组件和工程图参数化需要运用参数化插件支持。
