使用 SOLIDWORKS 进行简单的参数化设计

前言

参数化设计是通过定义可变参数并建立参数之间的数学或逻辑关系，让软件自动驱动模型尺寸、特征与结构，从而实现 “一改全改、快速变型” 的设计方法。

在 SOLIDWORKS 中，参数化能力从简单尺寸关联、系列配置，到复杂方程式、全局变量与外部数据联动，均可高效实现，特别适合标准件、系列化产品、模块化设备与变型设计场景，显著提升设计效率与标准化水平。

一、配置 / 系列零件设计表

配置是 SOLIDWORKS 最基础、最常用的参数化手段，用于在同一个零件或装配体文件内生成多种规格，控制尺寸、特征、材质、外观、自定义属性等。

1. 配置的作用

· 控制草图尺寸：长度、直径、间距、角度等。

· 控制特征状态：压缩（S）/ 解压缩（U）凸台、孔、槽、倒角、圆角等。

· 控制模型属性：材质、颜色、质量、图号、备注等。

· 限制：不能直接删除草图线条，只能通过特征压缩实现结构取舍。

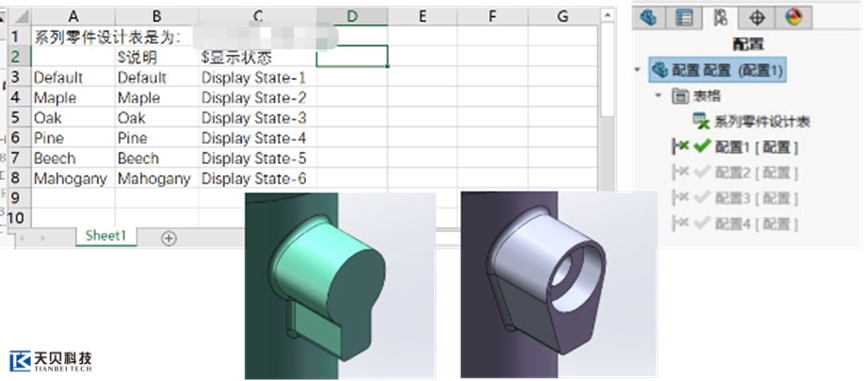

2. 系列零件设计表

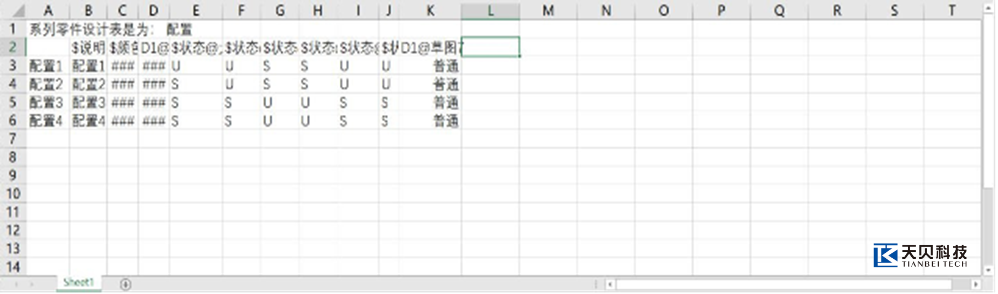

系列零件设计表通过 Excel 表格批量定义参数，自动生成多个配置，适合标准件、通用件快速系列化。

· 规则：U = 解压缩，S = 压缩；表头格式为「尺寸名 @草图 / 特征名」。

· 优点：操作直观、易维护、可批量生成规格，普通设计人员即可上手。

· 缺点：大型装配体使用会使文件增大、性能下降；复杂逻辑控制能力较弱。

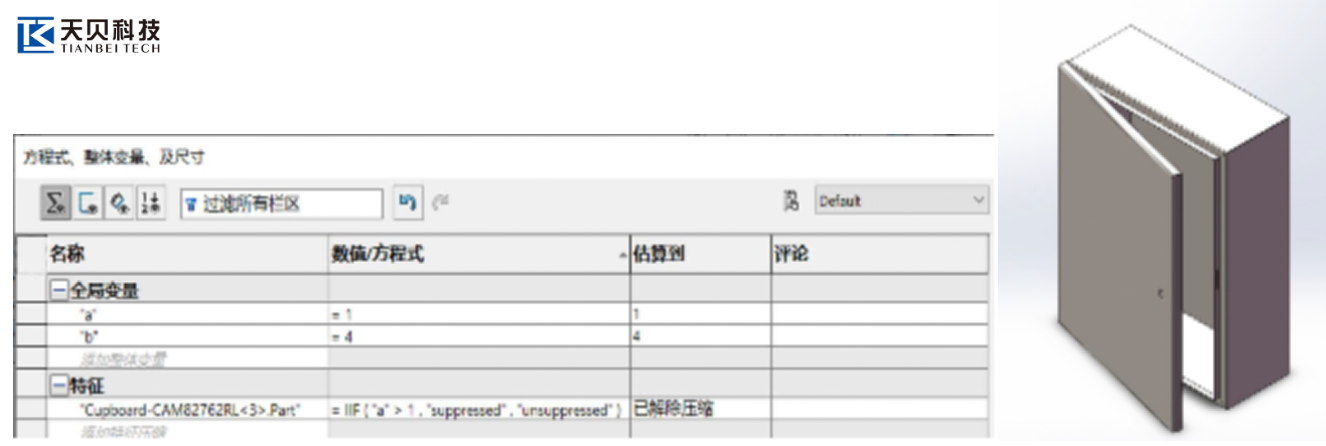

二、方程式与全局变量

方程式与全局变量是 SOLIDWORKS 参数化的核心，用于建立尺寸之间、零件之间、装配体之间的联动关系，实现真正的 “牵一发而动全身”。

1. 全局变量

· 路径：工具 → 方程式 → 全局变量。

· 用途：把关键尺寸抽象为可统一修改的变量（如：总长、宽度、孔径、厚度）。

· 优势：一次修改，所有关联尺寸自动更新，便于标准化、标准化变更。

2. 方程式（尺寸关联）

通过数学表达式建立尺寸关系：

· 基础运算：（+、-、*、/）关联尺寸

· 示例：

o D2@草图 1 = D1@草图 1 * 0.5

o 宽度 @草图 1 = 总长 @全局变量 * 0.2

3. 条件控制（IF 语句）

格式：

plaintext

IF(条件, 成立值, 不成立值)

示例：

plaintext

孔径@草图1 = IF(总长@全局变量>500, 20, 12)

含义：总长大于 500 时孔径 20，否则 12。

4. 跨零件 / 装配体参数化

在总装中可通过链接外部 TXT/Excel，实现跨零件、跨子装配体统一参数驱动，适合整机标准化设计。

三、企业模型库 / 草图库

设计库用于沉淀企业标准，将常用草图、特征、零件、装配体入库，实现一次建模、多次复用、快速变型。

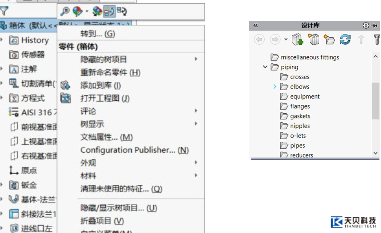

1. 库文件创建

· 特征入库：选中特征 → 右键 → 添加到库。

· 草图入库：标准草图直接拖入设计库面板。

· 零件入库：标准件、通用件整理入库并统一命名。

2. 调用方式

配置设计库路径，直接拖动库内容到模型，快速复用并配合参数修改生成新设计。

3. 价值

· 统一企业设计标准，减少重复建模。

· 变型设计效率显著提升，设计一致性更高。
