SOLIDWORKS Electrical 电线样式更改方法

前言

在电气原理图设计过程中，电线样式修改是高频操作。本文详细介绍 SOLIDWORKS Electrical 中3 种电线样式更改方法，分别适用于不同场景，帮助工程师快速完成设计变更，提高绘图效率。

方法一：删除重画

适用场景：适用于特定多线的电线样式更改。

操作步骤：

1. 选中需要更改的电线，直接删除。

2. 在软件中选择新的电线样式。

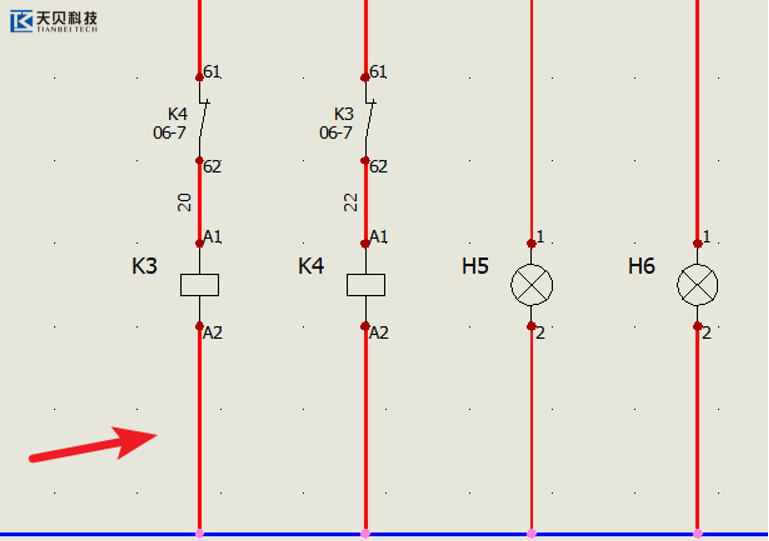

3. 重新绘制导线即可，如图一所示：

图一

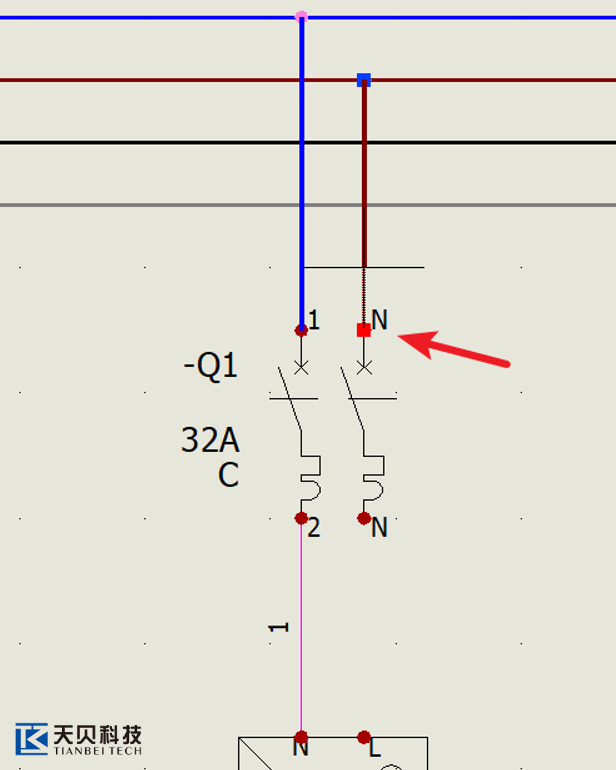

小技巧：如果要绘制的导线恰好是已有导线的延长，可以拉伸已有导线
来完成新导线的绘制。如图 2 所示，选择要拉伸的导线，可以看到导线两端的
“操作点”，单击“操作点”便可拉伸该导线。如果需要沿同一方向拉伸多条
导线，可以使用【拉伸】命令。

.

图二

方法二：直接替换

适用场景: 需要批量替换某一种或多种电线样式，适用于整个工程、当前原理图、指定文件夹等大范围修改。

操作步骤

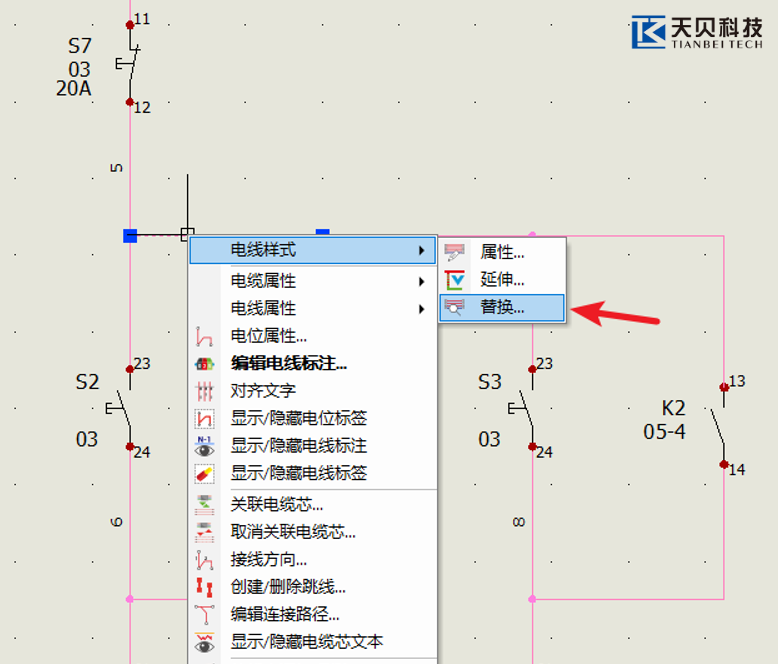

1. 选中需要修改的电线，右键选择【替换】命令。

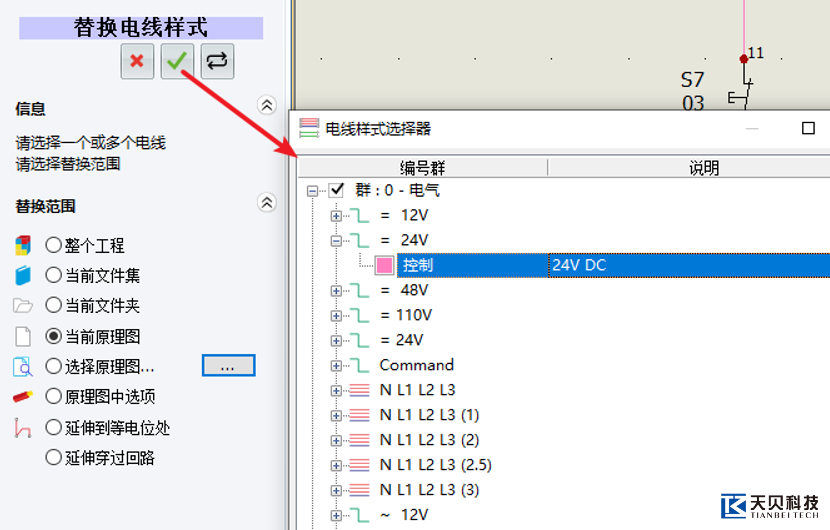

2. 在弹出的替换电线样式窗口中设置替换范围：

Ø 整个工程

Ø 当前文件集

Ø 当前文件夹

Ø 当前原理图

Ø 选定原理图

3. 选择需要替换的旧电线样式。

4. 在弹出的电线样式选择器中选择新电线样式。

5. 确认替换，软件自动完成批量修改。

方法三：延伸样式

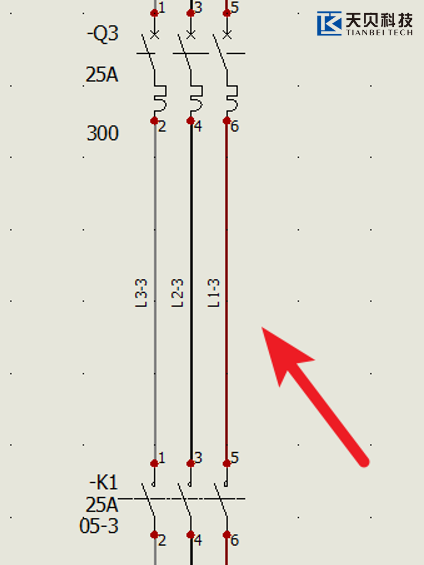

适用场景: 需要批量替换某一种或多种电线样式，适用于整个工程、当前原理图、指定文件夹等大范围修改。如图三所示：

图三

操作步骤

1. 先绘制一段目标样式的电线，并与原有电线相连。

2. 选中新绘制的电线，右键选择【延伸】。

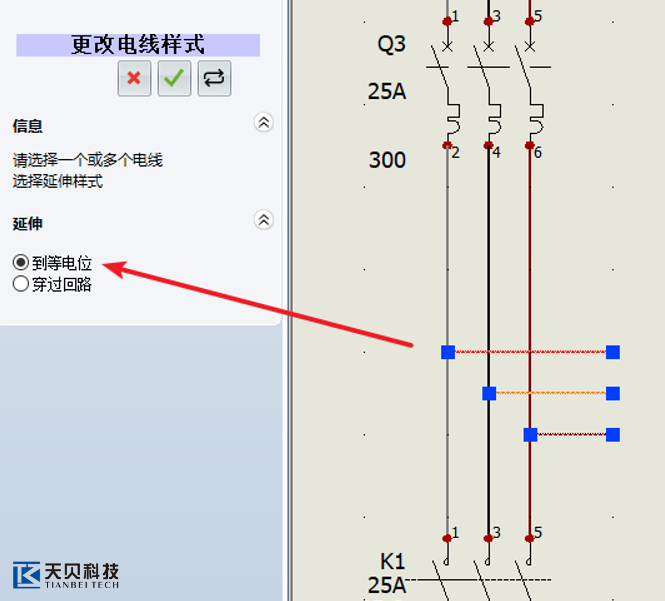

3. 选择延伸范围：

Ø 到等电位

Ø 穿过回路

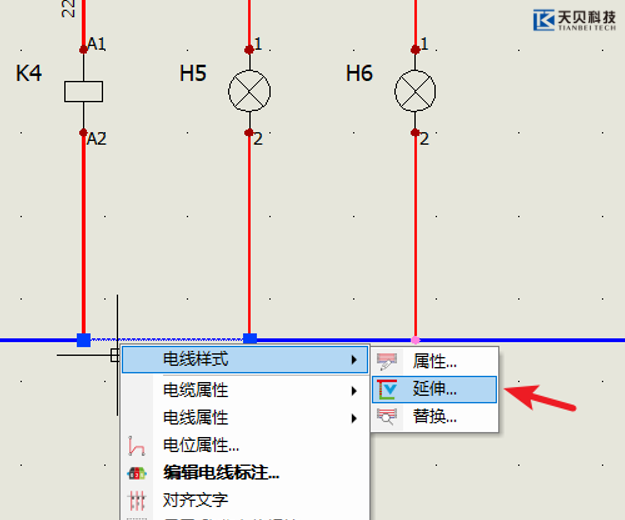

【延伸】命令支持选择多个对象，因此图 1中的情况我们也可以使用【延伸】命令。首先，使用新的电线样式绘制多线与旧的多线相连，注意绘制多线时由图纸空白处画起，然后选择新绘制的多线，使用【延伸】命令，最后删除新绘制的多线。

4. 单击确定，相连电线自动统一为目标样式。

5. 完成后可删除临时绘制的电线。

优点

1. 无需删除原有线路

2. 可一次性统一整条回路 / 等电位电线样式

3. 适合多线、三相线批量修改

总结

原理图绘制的内容主要是绘制导线和插入符号，因此掌握导线的绘制、更改技巧可以很大程度提高绘图效率。本文介绍了多种电线样式更改方法，在实际绘图中根据应用场景选择最佳的方法，方能事半功倍。
