SOLIDWORKS Electrical ：线号标签设置方法，让读图更简便

一、应用场景

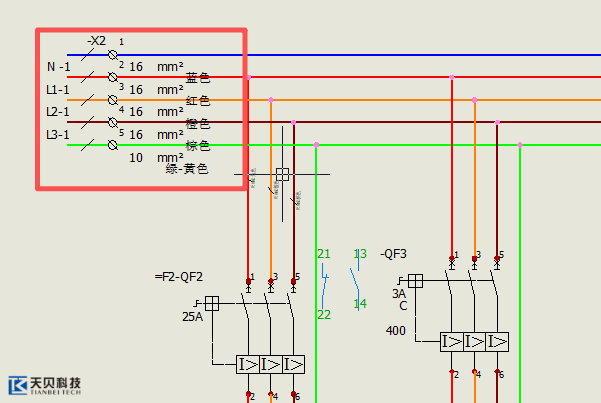

电气原理图设计中，线路线号标注是核心环节。除基础线号显示外，还需同步呈现电线截面积、颜色等关键参数。简洁规范的线号标签，能大幅提升工程师读图效率，有效降低设计与识图错误率。借助 SOLIDWORKS Electrical，可快速实现电线多维度信息的规范显示，如图一所示：

图一

二、操作步骤

1. 定义工程的电线样式

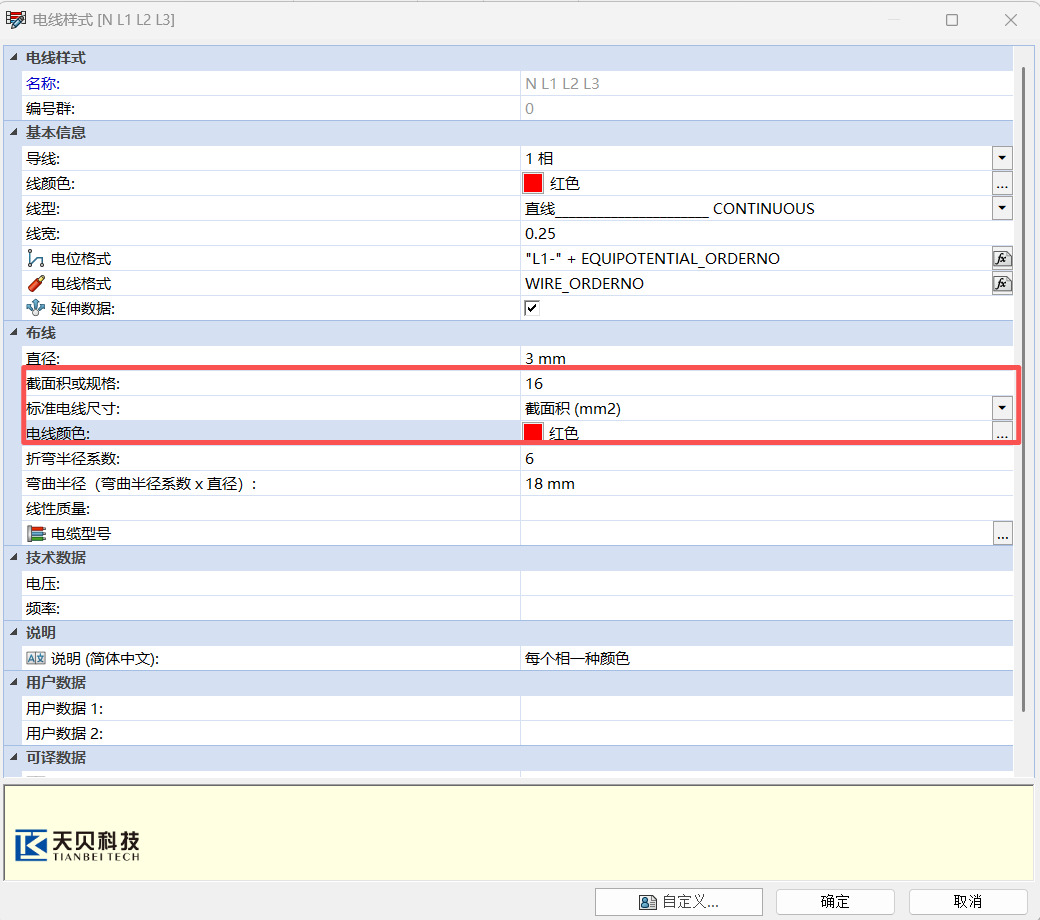

打开电线样式管理器，检查并完善电线样式属性，完成截面积、单位、颜色等参数的准确配置。如图二所示：

图二

2.1 创建一个电位标签符号

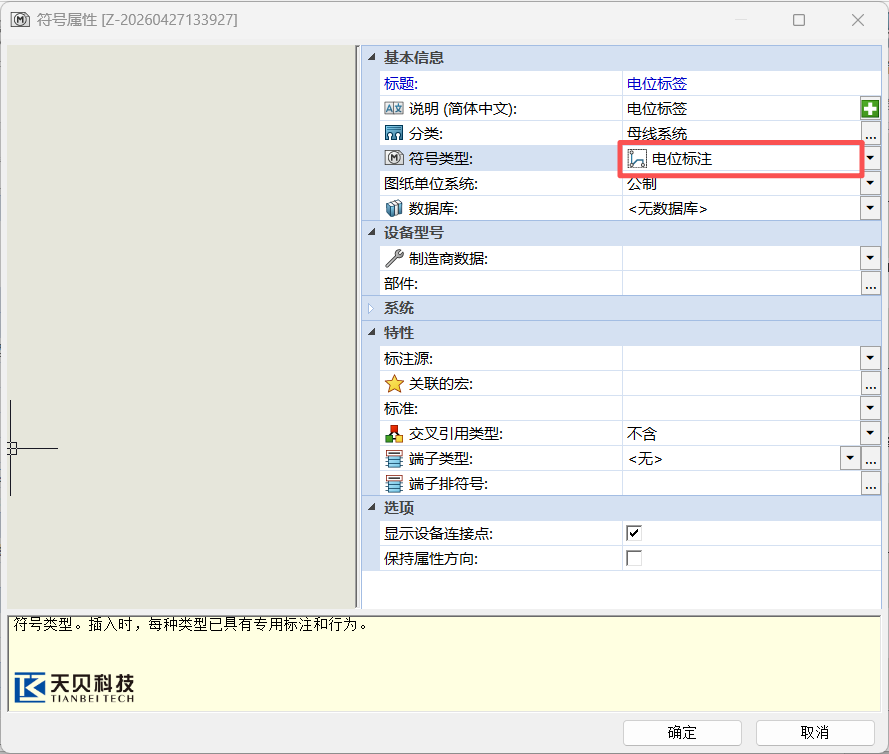

进入符号库，新建符号并将符号类型设置为电位标注，如图三所示：

图三

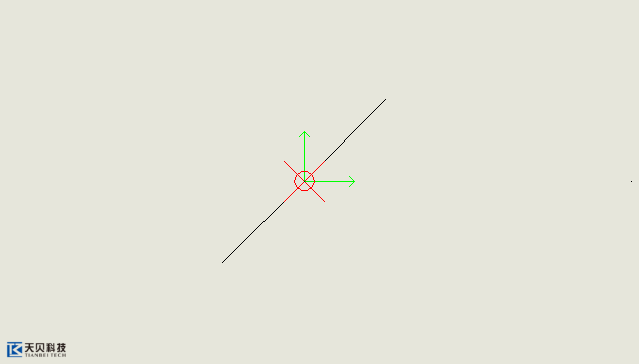

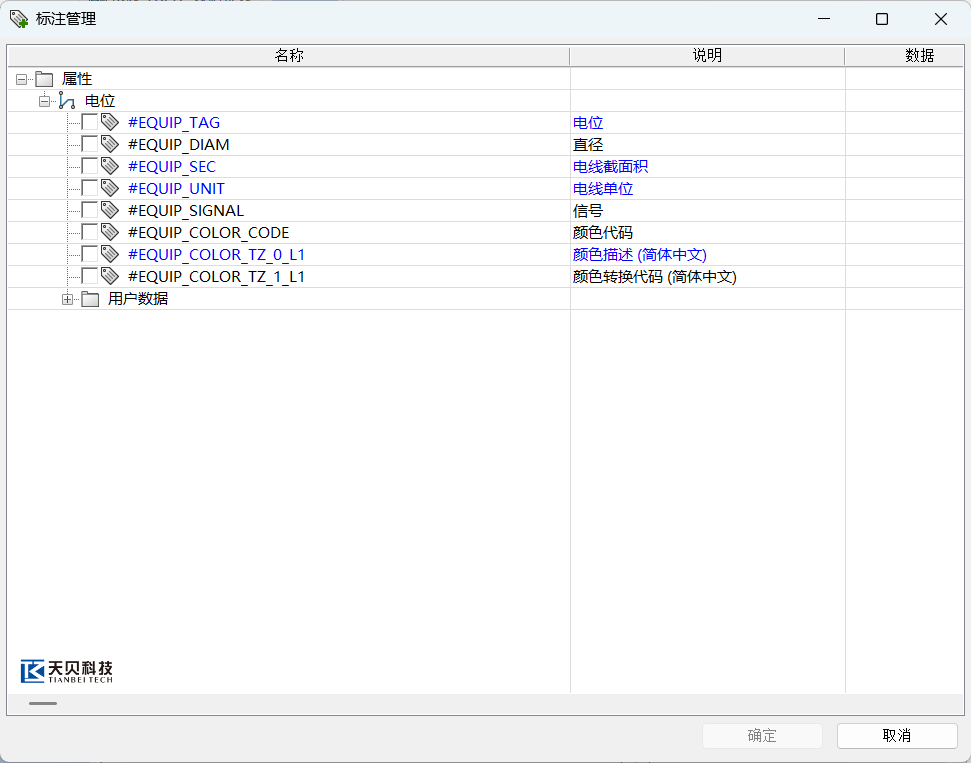

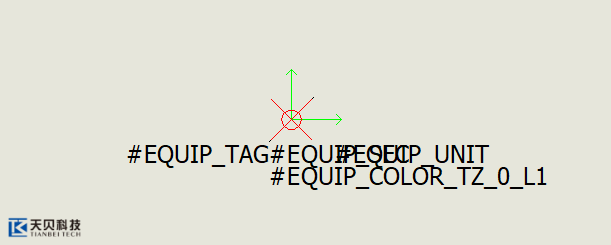

2.2打开符号进行编辑，绘制所需的标签外形如图四所示，同时添加线号、截面积、线径单位、颜色等属性标注注，如：线号，截面积，线径单位以及颜色等。如图五所示：

图四

图五

2.3 保存并完成电位标签符号创建。

图六

3. 修改变号的显示类型

3.1 进入工程配置界面，将电位标注的默认符号替换为上述新建的自定义符号，如图七所示：

图七

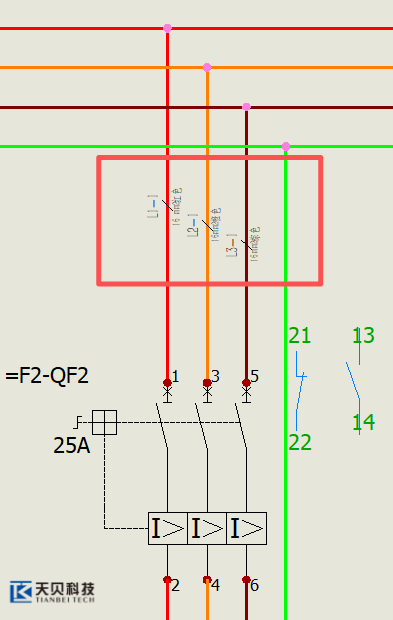

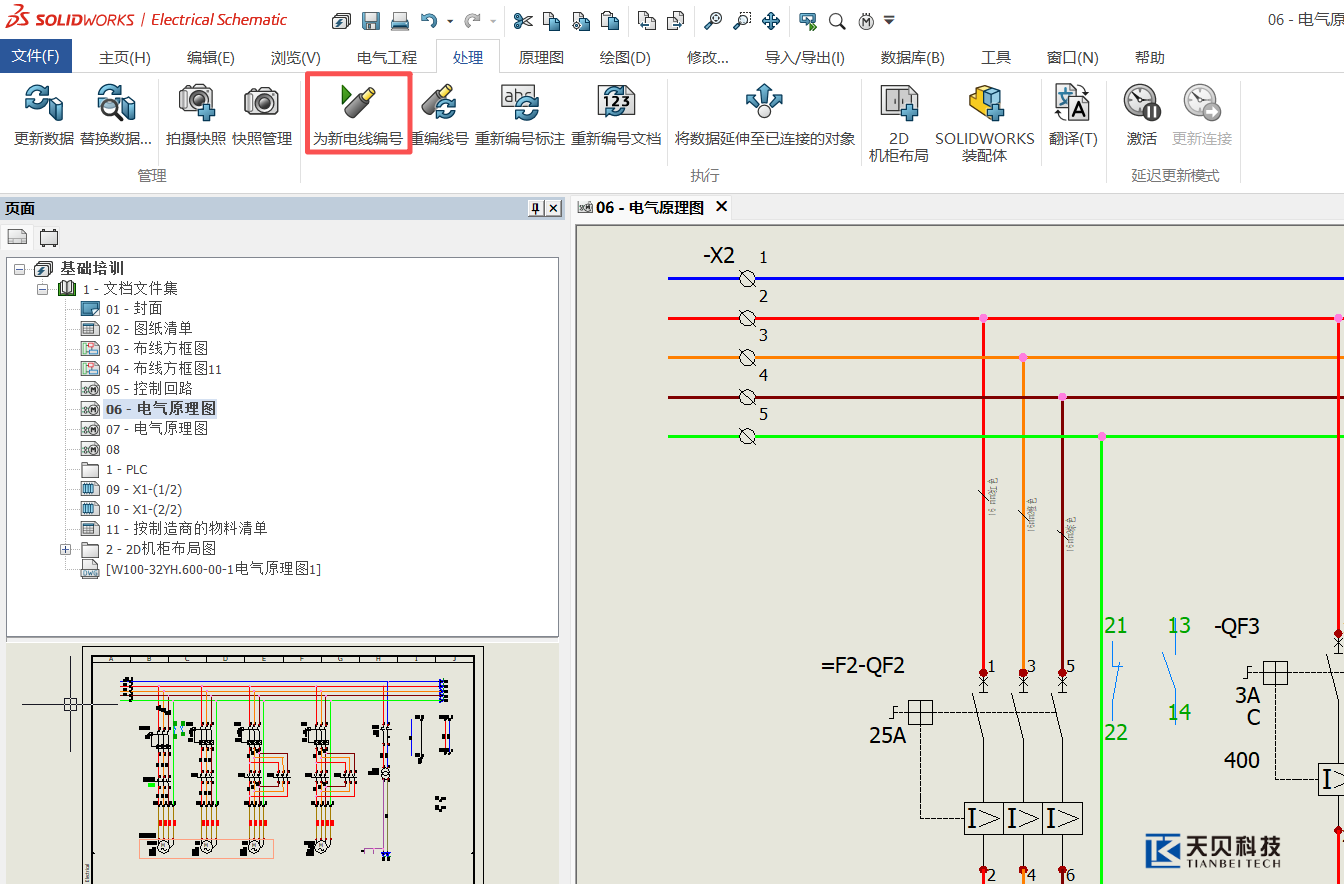

3.2 在已完成设计的原理图中，执行电线编号操作，如图八所示：

图八

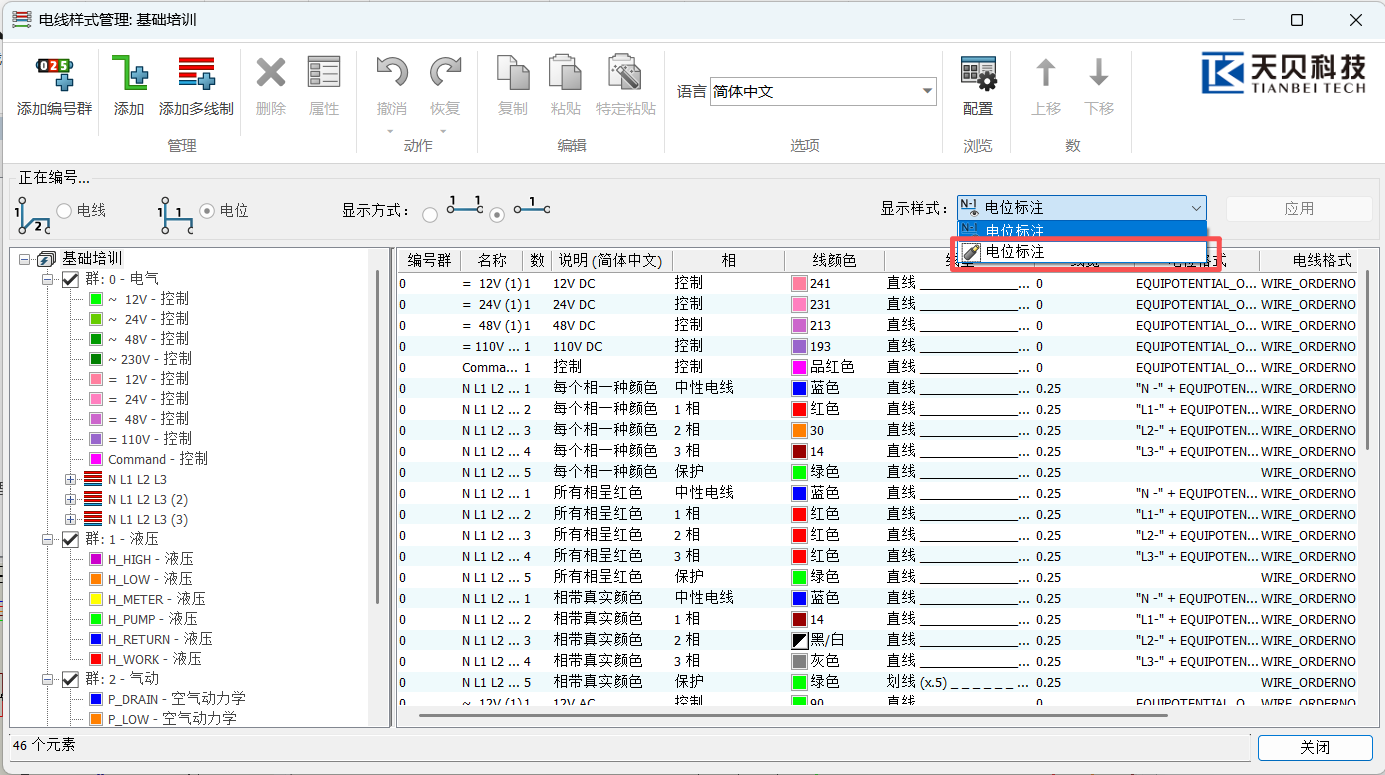

3.3 返回电线样式管理器，将显示样式切换为电位标注，点击应用完成设置，如图九所示：

图九

3.4 完成上述操作后，图纸即可显示符合需求的线号标签样式，如图十所示：

图十

注：若需额外添加电线标注，新建对应电线标注符号即可实现。
