SOLIDWORKS Electrical ：线束工程图的生成

一、应用场景

线束设计广泛应用于汽车、医疗设备、家用电器等多个行业。传统手工绘制线束图纸的方式，不仅操作繁琐、效率低下，还极易出现接线错误，增加生产与制造成本。

借助 SOLIDWORKS Electrical 线束功能，可依据前期绘制的电气原理图自动完成 3D 布线，大幅简化线束设计流程，从源头规避设计错误。完成虚拟线束搭建后，搭配软件自带工程图工具，能够快速生成标准线束装配图、插接板图纸、切割清单，并同步输出配套 BOM 表，完整满足生产加工出图需求。

二、操作步骤

1. 绘制线束原理图

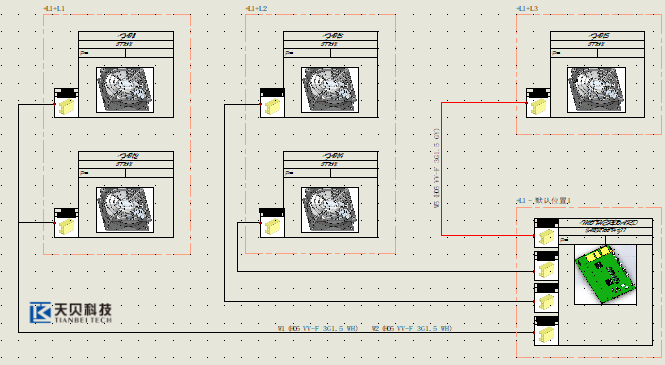

按照项目设计要求，完成整机电气原理图绘制，明确线路连接关系、线号、线径、连接器及各类电气元件参数，为后续线束创建提供数据基础，如图一所示：

图一

2.创建线束

·切换至软件顶部【工程】选项卡，点击线束命令，打开线束管理器。

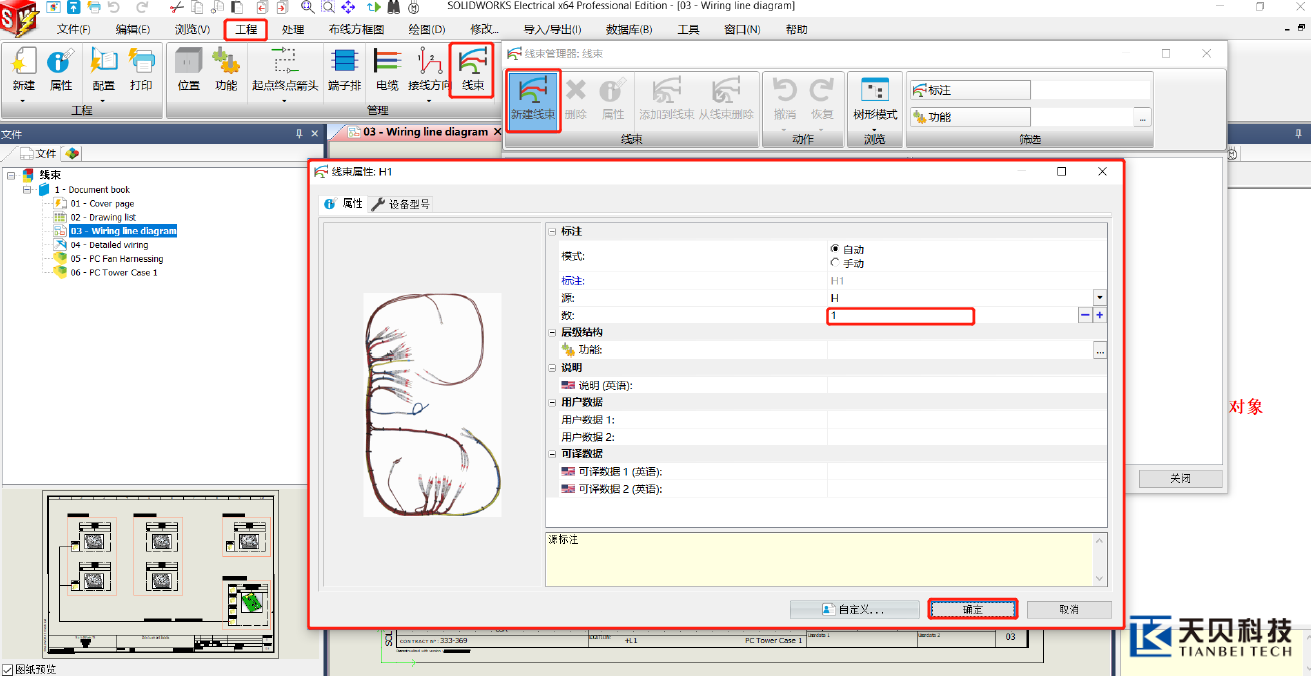

·点击【新建】，在弹出的线束属性窗口中，设置线束编号、名称、备注等基础信息，完成单条线束创建，如图二所示：

图二

3.分配线束

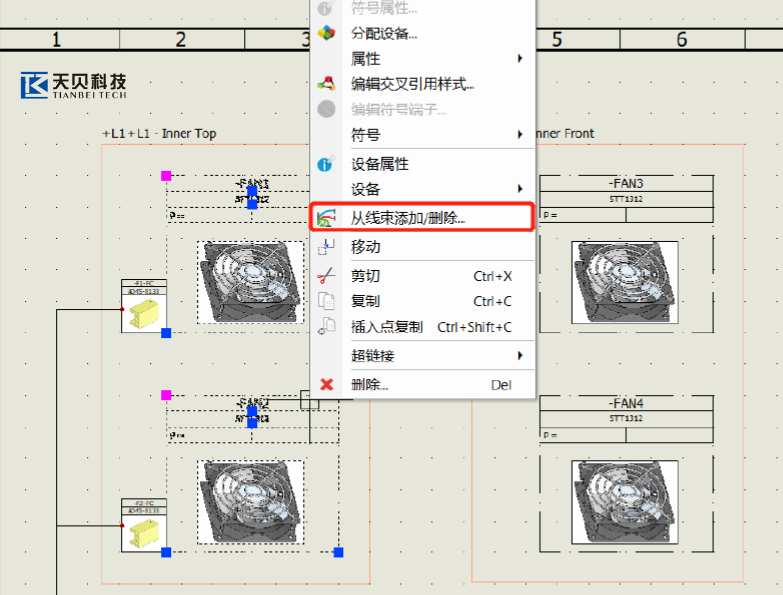

把相同线束的连接器和电线关联到同一个线束中，如图三所示：

图三

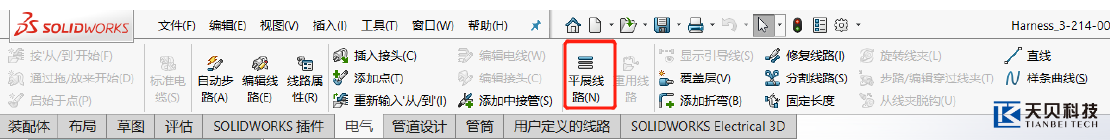

4. 导入 3D 模型并规划布线路径。如图四所示：

图四

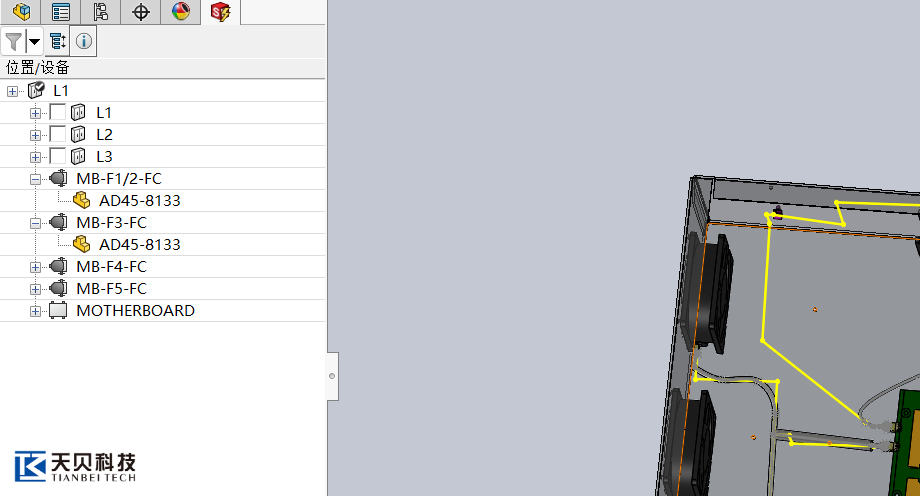

5. 设置布线参数并执行自动布线，如图五所示。

图五

3. 平展线路并创建线束工程图

3.1 选择需要制作工程图的线束进行平展线路，如图六所示：

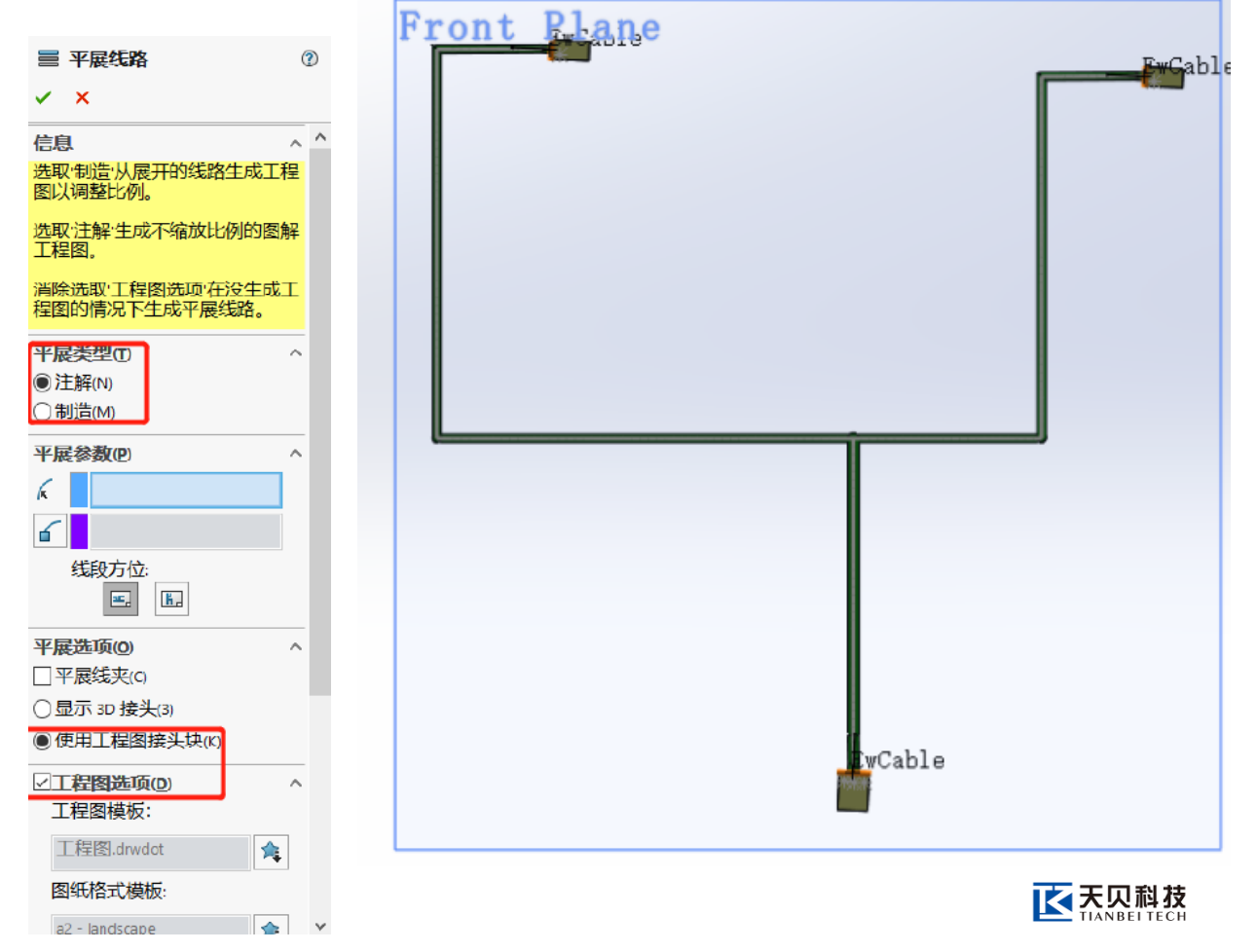

3.2 设置展平参数

图六

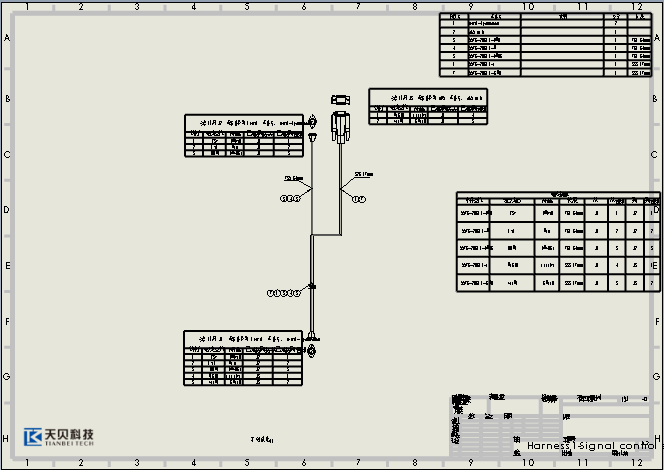

4.创建工程图并插入带有电线属性的线束接线表，如图七所示：

图七

使用 SOLIDWORKS Electrical 生成线束工程图，遵循原理图绘制→创建线束→归集线路设备→3D 布线→线束展平→输出工程图的完整流程。该模式依托电气数据联动，实现布线、展平、出图一体化，既解决了传统手绘图纸出错率高、效率低的问题，又能保证图纸、接线表、BOM 数据高度统一，是现代化线束设计与生产的高效解决方案。
