SOLIDWORKS自定义异形孔标注

在SOLIDWORKS中，修改默认的孔标注样式能极大提升出图效率。与其每次手动调整，不如直接修改系统底层的配置文件，让软件“记住”你的标准。

核心原理

SOLIDWORKS的孔标注文字并非硬编码在软件里，而是读取一个名为 calloutformat.txt的文本文件。通过编辑这个文件，你可以自定义标注的格式、顺序甚至添加前缀后缀。

操作步骤

1，找到配置文件

找到安装目录下的默认配置文件，通常路径如下（取决于你的安装版本和盘符）：

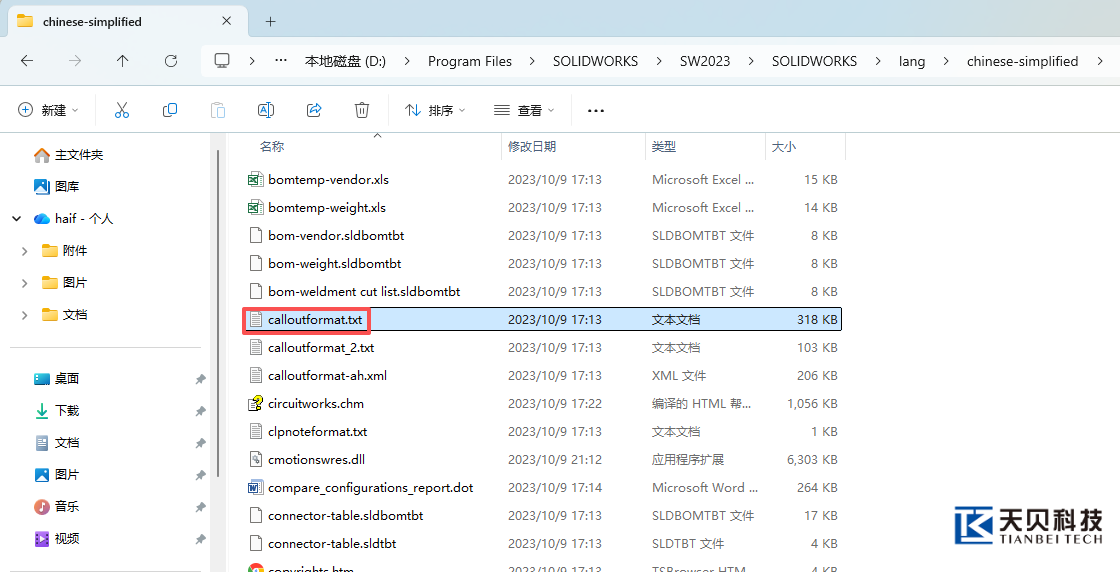

D:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\ calloutformat.txt

2，备份原文件

在修改之前，务必复制一份原文件作为备份（例如命名为 calloutformat测试.txt）。一旦改乱了，可以直接覆盖回去恢复默认设置。

3，编辑配置文件

用记事本打开，你会看到类似代码结构，这里的每一个尖括号 < >里的内容都是一个变量，代表不同的参数含义，修改这些变量完成配置文件的更新。

常用变量解释：

<MOD-DIAM>：直径符号 (⌀)

<hw-thru>：完全贯穿

<hw-tapdrldia>：螺纹孔钻盲孔底孔直径值

<hw-tapdrldepth>：螺纹孔钻通孔底孔直径值

<HOLE-DEPTH>：ↆ

案例演示

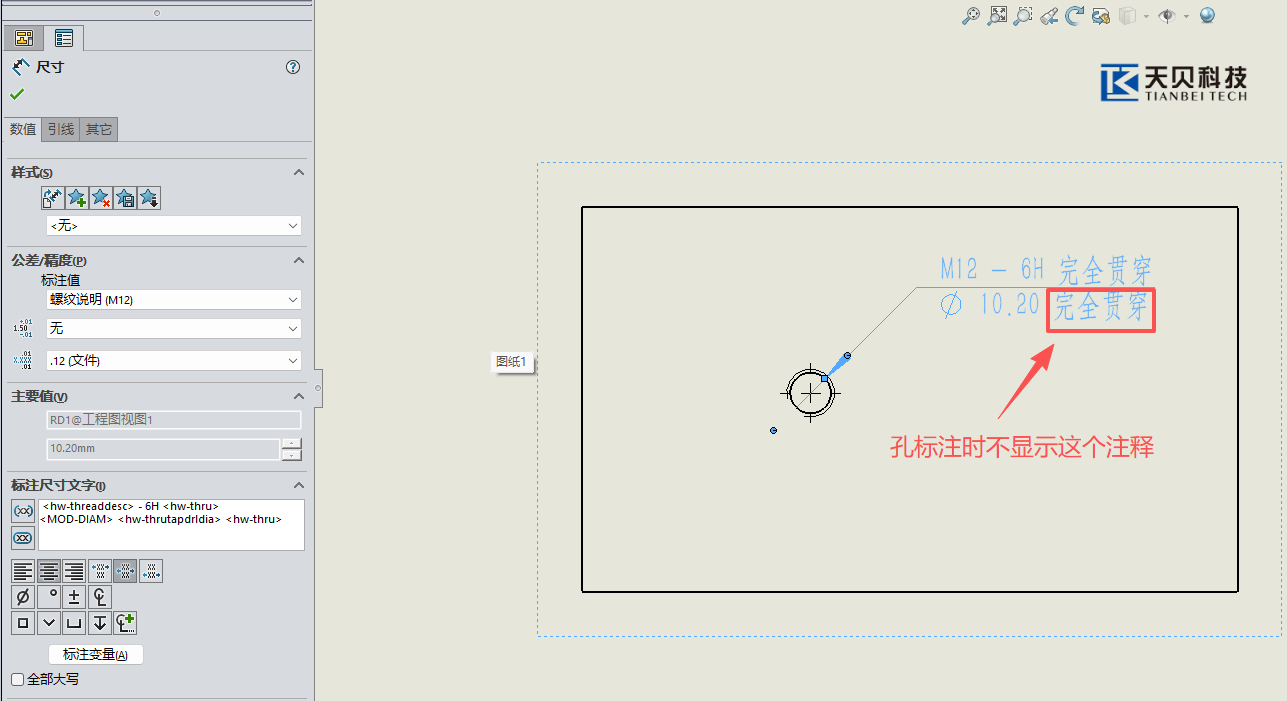

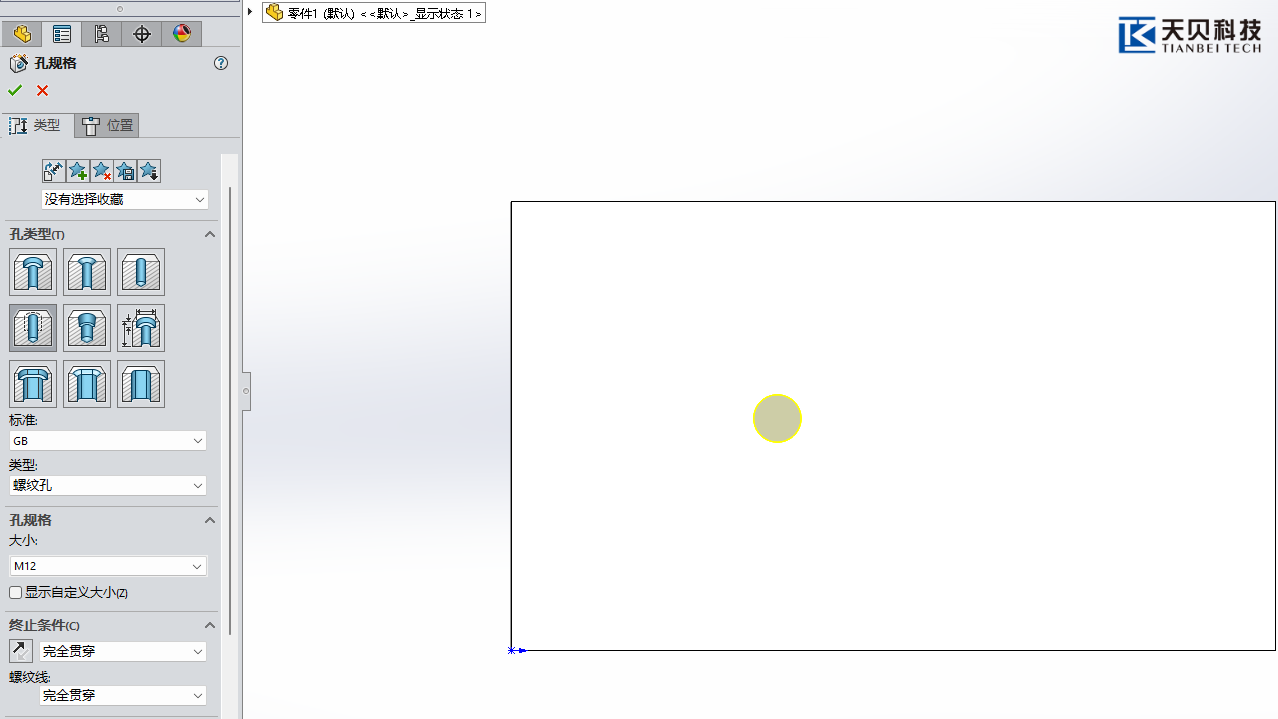

要求：修改配置文件以实现标注螺纹孔时不显示下方的“完全贯穿”

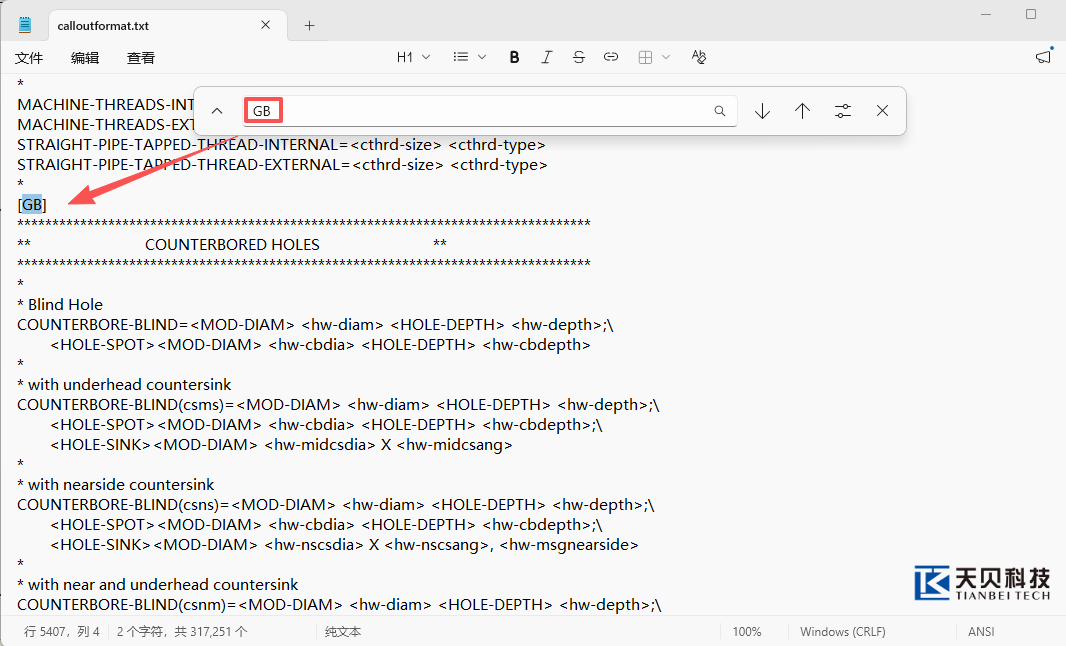

1，打开calloutformat.txt文件，搜索关键字“GB”,

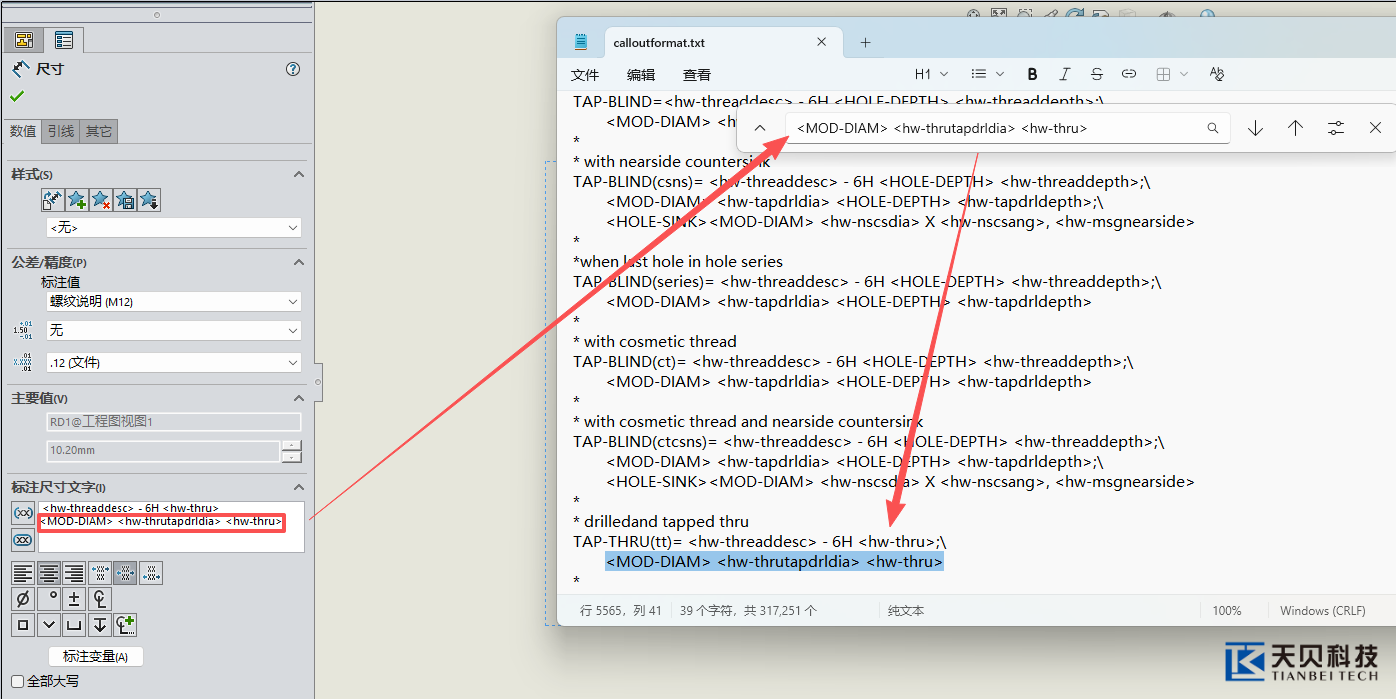

2，复制软件中的代码，然后搜索

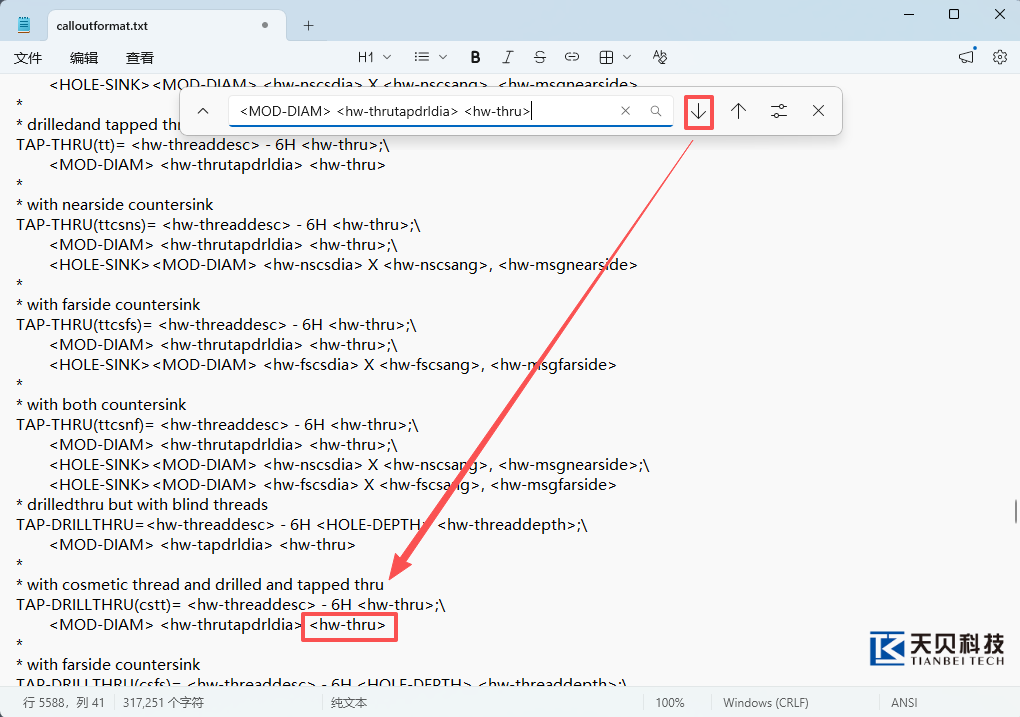

3，向下搜索，找到“with cosmetic thread and drilled and tapped thru”这一项，把最后的<hw-thru>删掉

4，保存文件，然后软件也要重新启动，已有的标注需要删除后重新添加

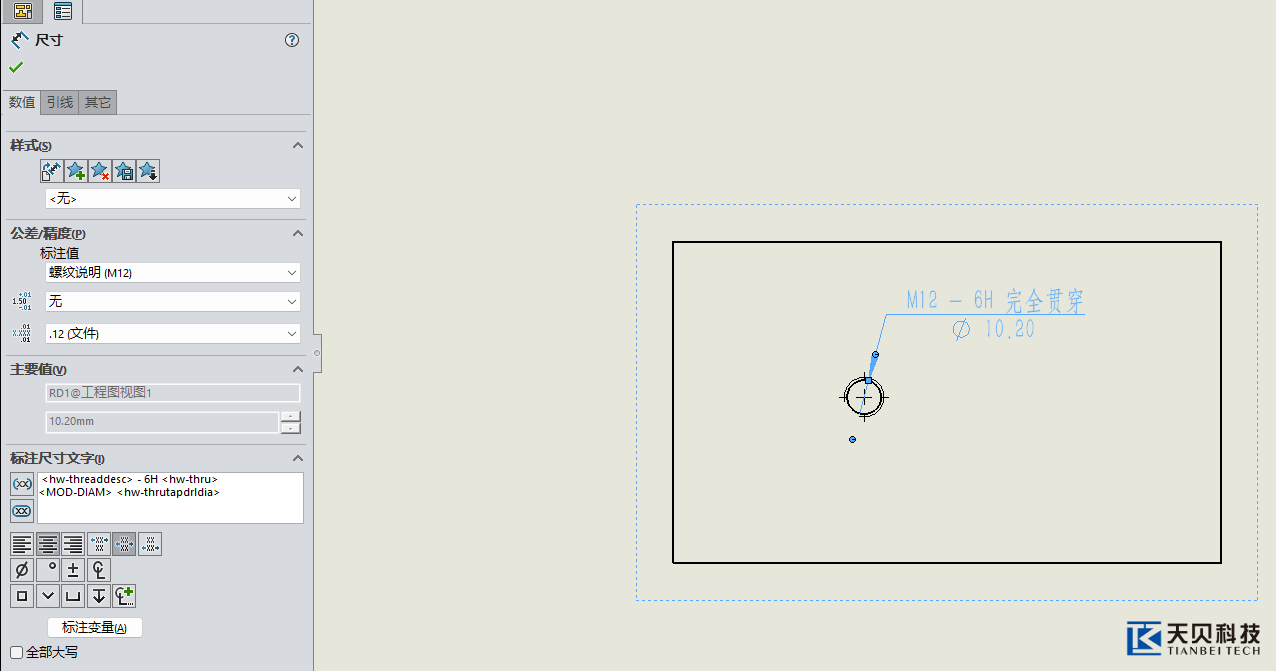

5，重新标注，完成标注的变更
