SOLIDWORKS Electrical 一端多线该怎么办呢？

一、应用场景

在电气原理图实际设计中，经常会遇到同一个设备端子需要连接多种规格导线的场景。如果处理方式不规范，会直接导致接线清单、线径标识、物料统计出错，进而影响现场接线、生产加工与后期调试。

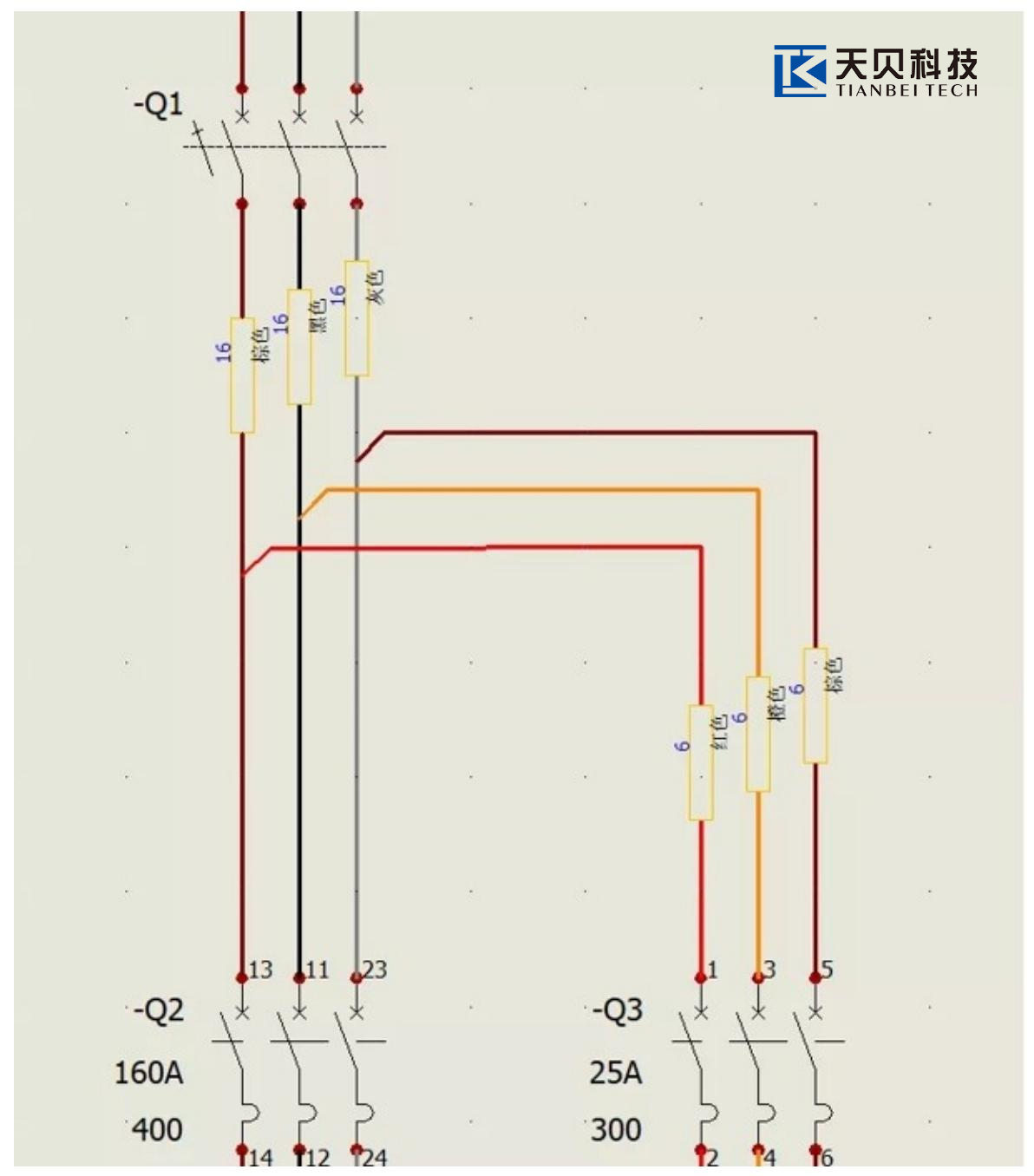

本文详细说明在 SOLIDWORKS Electrical 中，如何规范处理 “一端多线” 问题，确保原理图显示、电线样式、接线报表全部准确无误。如图一所示：

图一

二、操作步骤

1. 导线绘制（先布线，后插符号）

SOLIDWORKS Electrical 遵循先绘制导线、后插入符号的原则，符号放置后可自动断开导线并建立正确连接。

使用 16 平方线型 绘制主分支导线；

使用 6 平方线型 绘制第二分支导线；

关键要点：绘制分支线时，必须从图纸空白区域向连接点绘制。

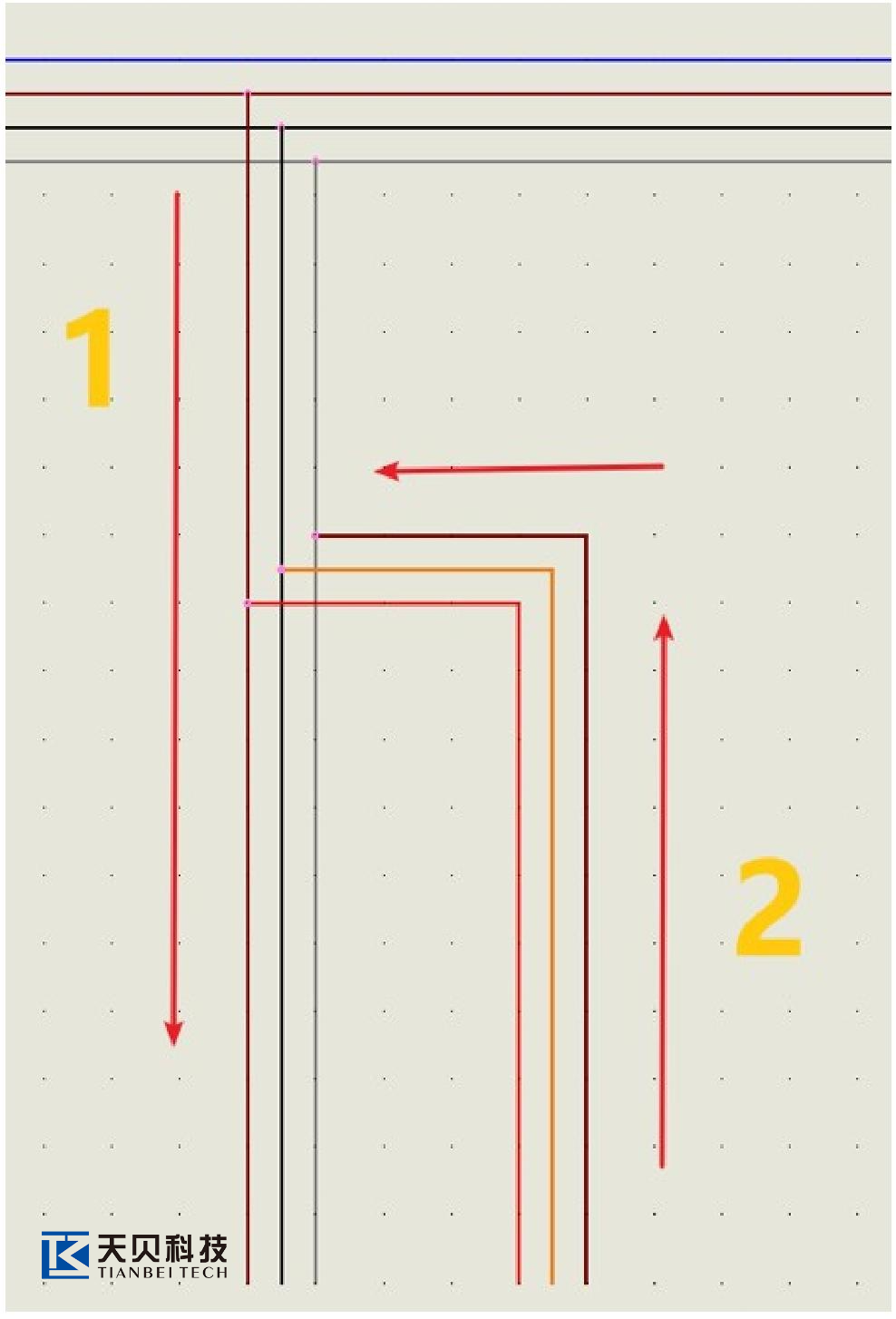

原因：若从已有导线直接引出，软件会自动继承原有导线样式，无法保留两种不同规格。如图二所示：

图二

2. 插入设备符号

将断路器等设备符号直接放置在已绘制好的导线上，软件会自动断开导线并完成接线。

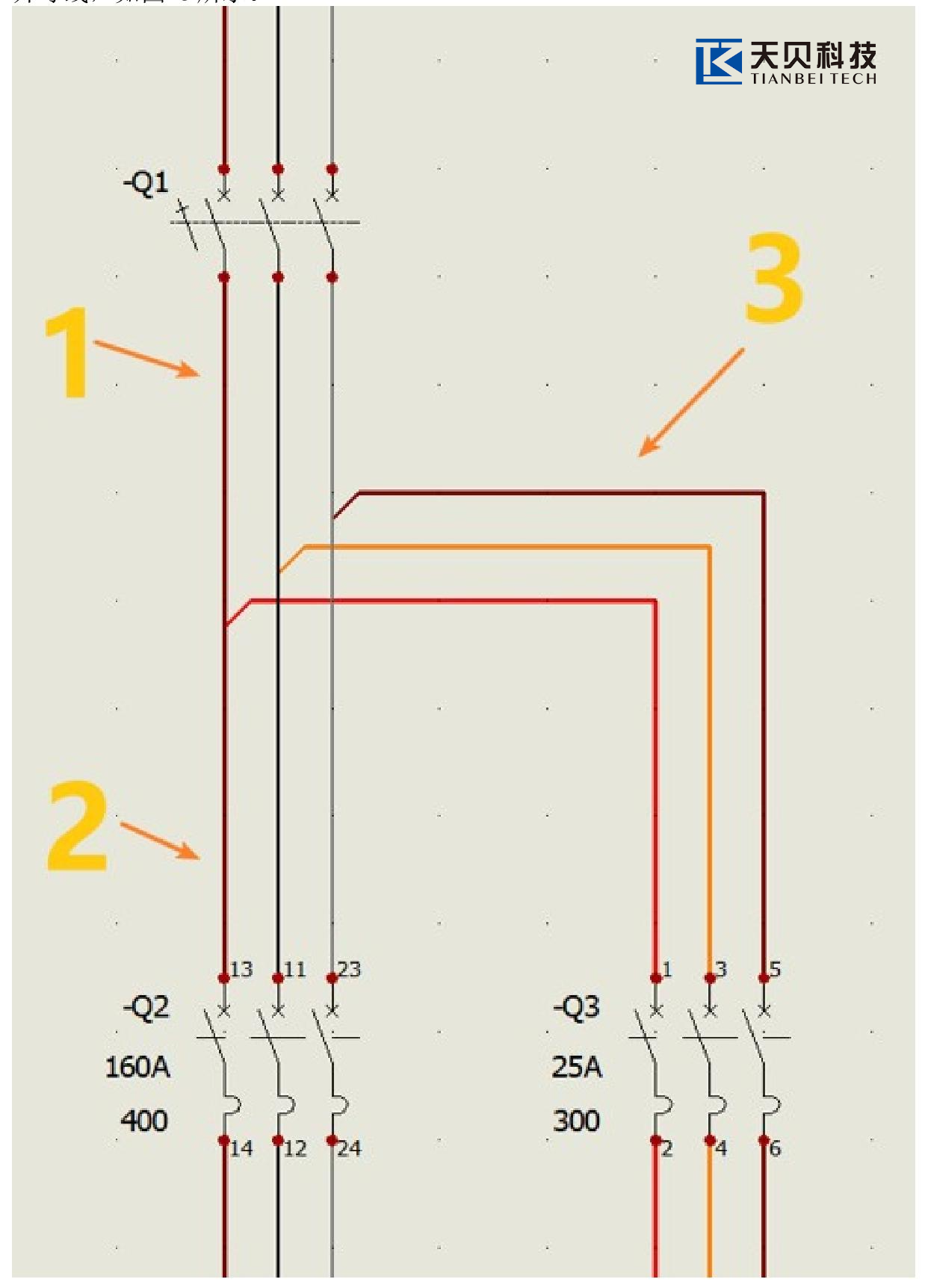

打开节点指示器，可清晰查看多线交汇点的连接关系如图三所示：

图三

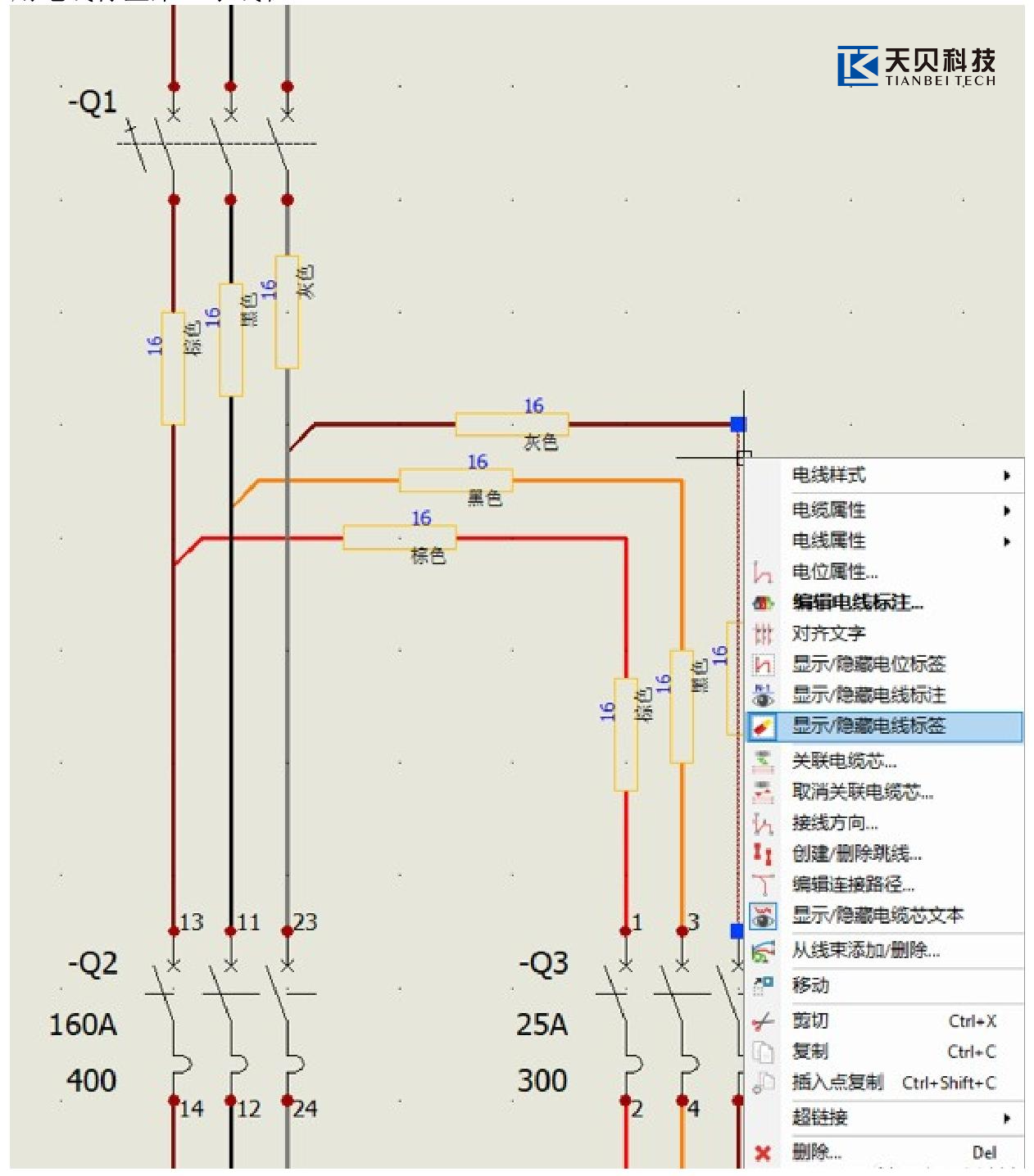

导线会被符号自动分为三段，中间段为多线重合区域。可通过电线标签标注线径，方便识图与核对。如图四所示：

图四

3. 调整接线方向（修正线径显示）

当出现导线规格显示错误（如应显示 6 平方却显示 16 平方），需通过接线方向修正源点与目标点。

操作步骤：

1. 选中显示异常的导线，右键选择 【接线方向...】；

2. 在接线方向管理器中，选择对应电位行；

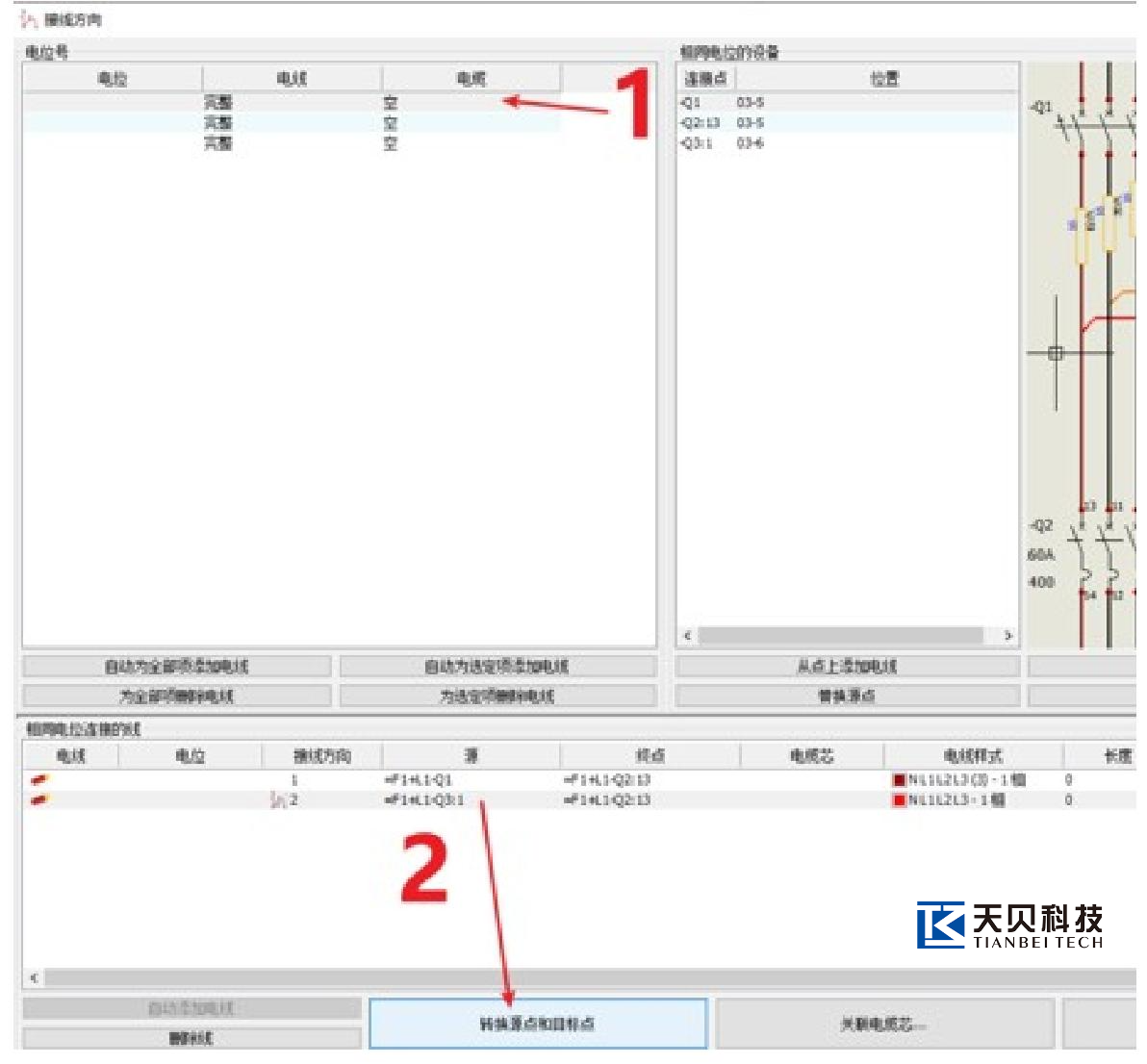

3. 在电线列表中选中第二条电线，单击 【转换源点和目标点】；如图五所示：

图五

4. 依次修正所有异常电位；

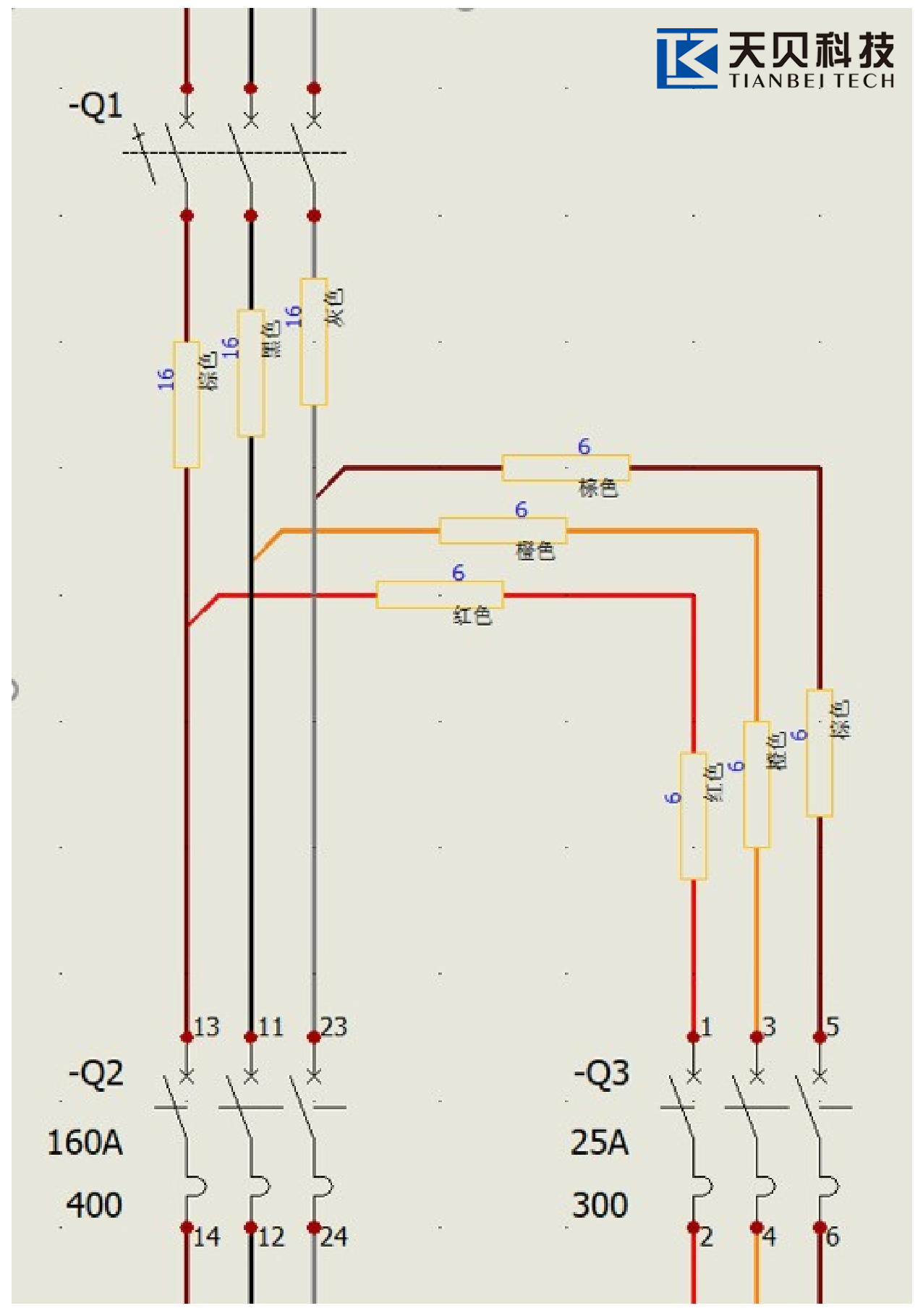

5. 单击【确定】，线径与样式即可正确显示，如图六所示：

图六

三、总结

处理 “一端多线” 需牢记两个核心要点：

绘制规则：分支导线必须从空白区域向连接点绘制，确保保留多种线型；

显示修正：通过【接线方向】切换源点与目标点，保证电线样式正确。

重要说明：

电线的接线方向直接影响线材长度计算，电线样式直接影响物料清单输出。熟练掌握 “一端多线” 处理方法，对提升设计准确性、对接生产制造至关重要。
