SOLIDWORKS 草图标注及拉伸的特殊技巧

在我们的日常设计工作中，SOLIDWORKS无疑是最重要、最得力的生产力工具之一。然而，大多数人在日常使用中，往往只发挥了它 30% 的基础功能。接下来给大家介绍几个特殊技巧 。

一、 标注圆弧尺寸

当我们需要去测量圆弧的尺寸时应该怎么标注？

1、 选择【智能尺寸】

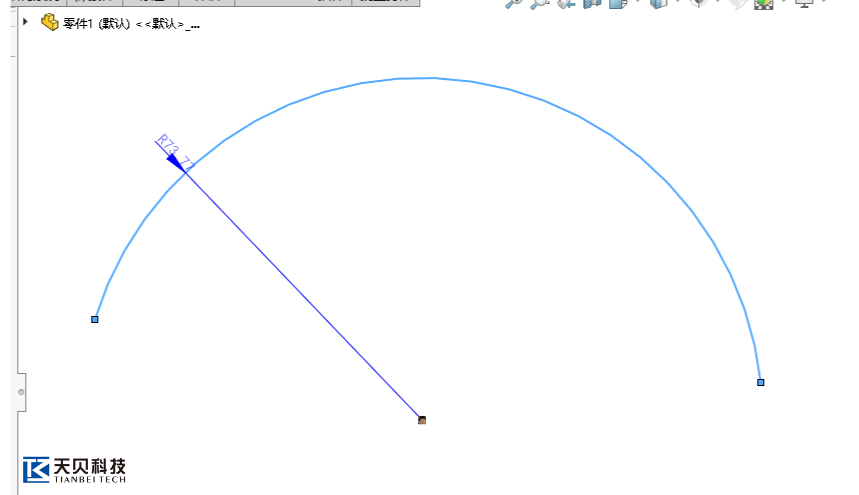

2、 鼠标点击【圆弧】获取第一个尺寸

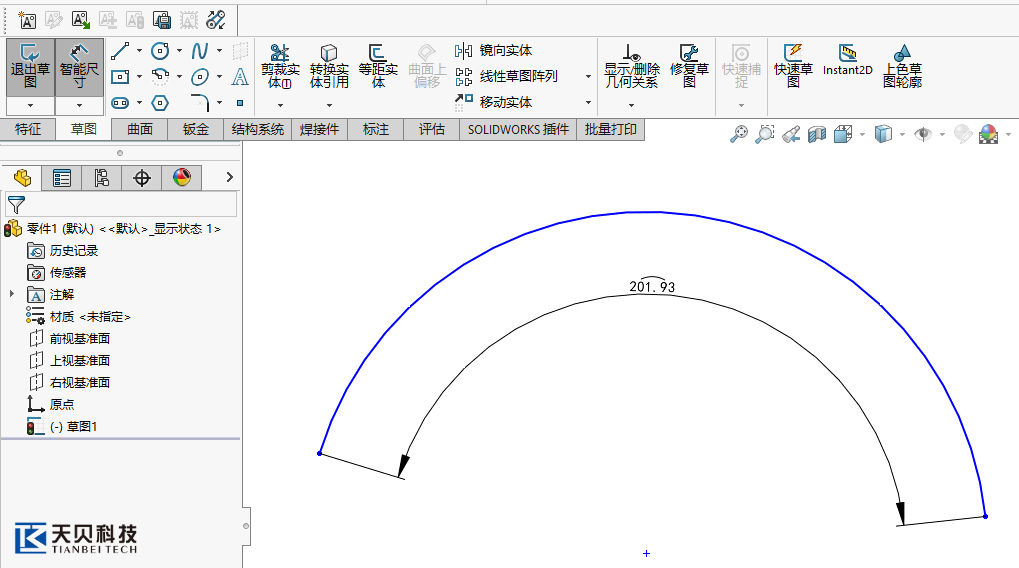

3、 依次选择圆弧的两个【顶点】，就可以标注出圆弧的长度大小了。

二、不利用辅助线标注直线角度

在大多数情况下，都习惯利用辅助线去标注直角尺寸，其实不需要。

1、 选择【智能尺寸】

2、 依次选择直线的【点】和【边线】（先【边线】后【点】也可以）会出现十字箭头，如图

3、 根据实际的设计需求拖动箭头即可获取角度，不点击鼠标还可以查看其他角度

三、有方向的拉伸

在大多数情况下凸台拉伸都以90度垂直方向拉伸，如何做出带有角度的拉伸呢？

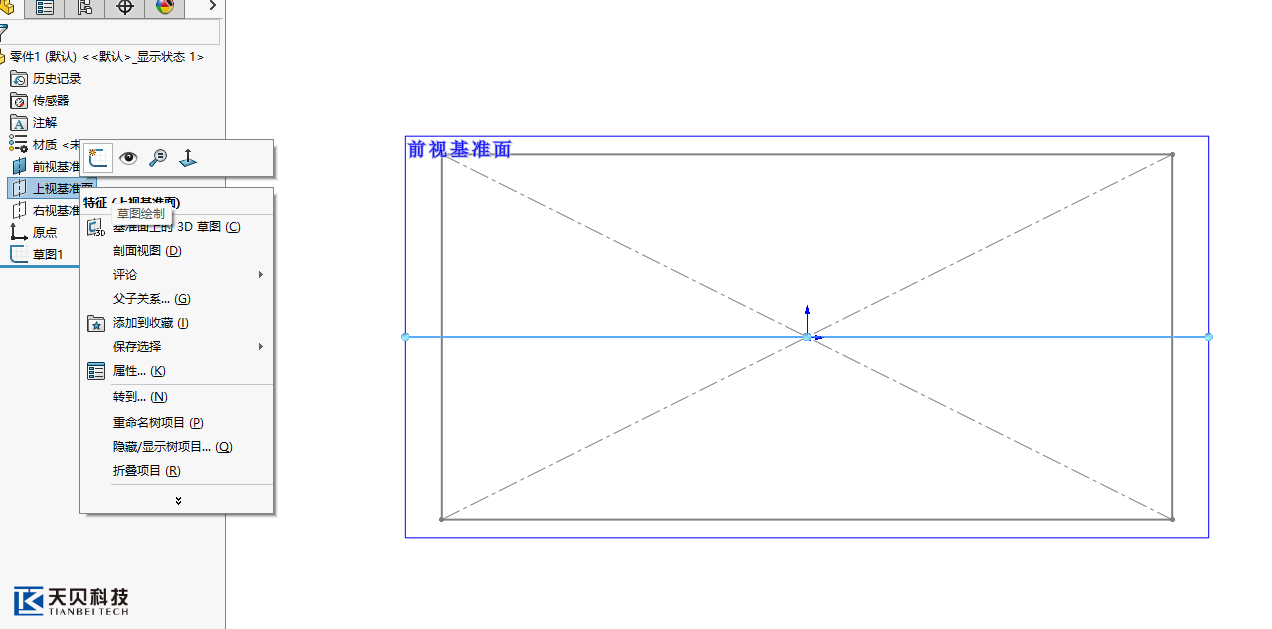

1、 将绘制好的模型【完全定义】后，选择【上视基准面】

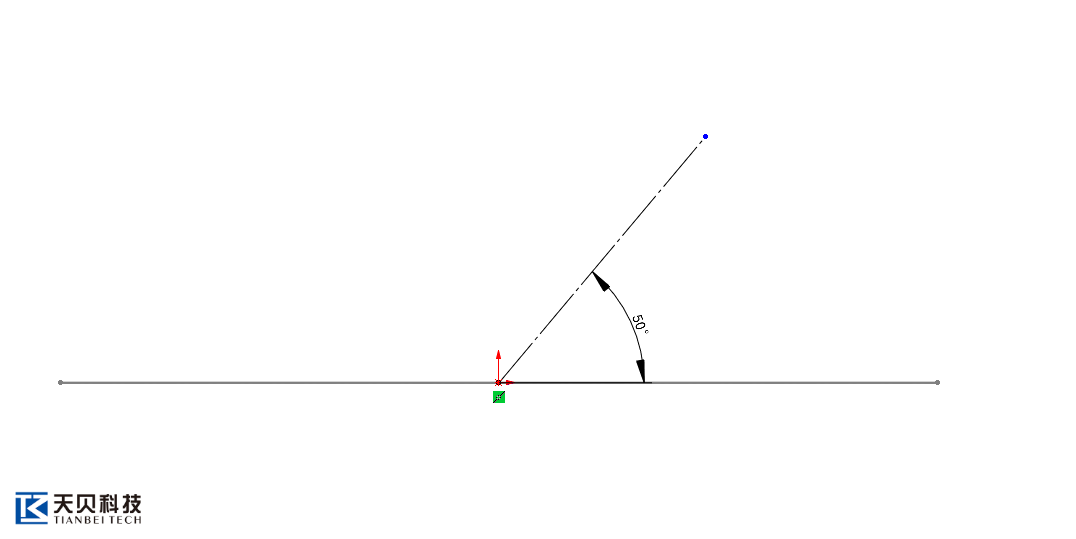

2、 在【上视基准面】上绘制一条辅助构造线。

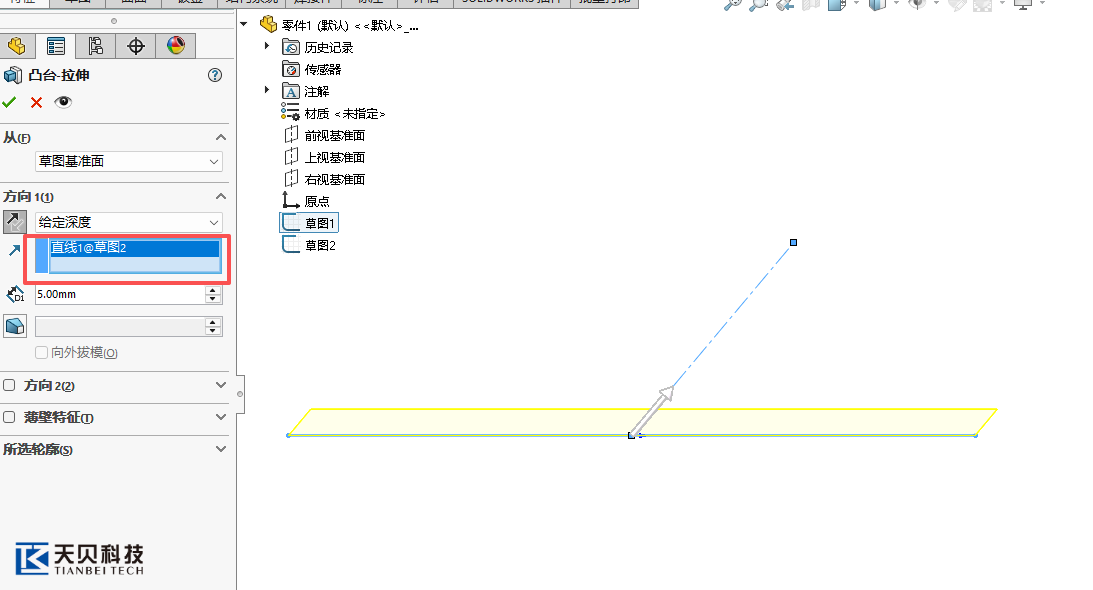

3、 选择【凸台拉伸】，捕捉第一个草图（注意拉伸的方向，保持拉伸方向与草图2的辅助线方向一致），点击【拉伸方向】如图，选择草图2作为拉伸方向，即可拉伸出一条带有角度实体
