SOLIDWORKS文件名&属性&材质综合编辑工具

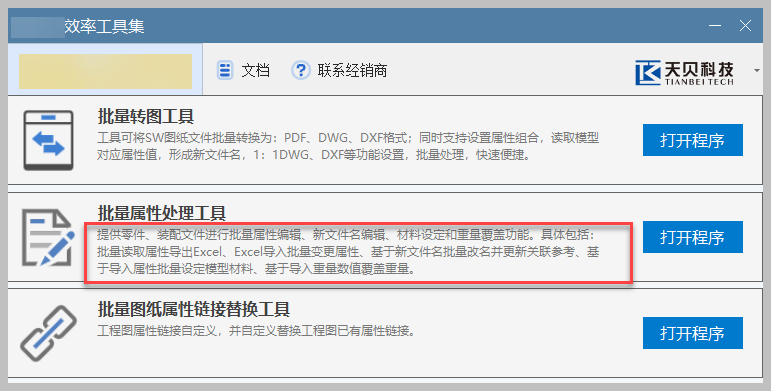

1. 打开APP

(1) 工具菜单-选择工具打开程序

2. 批量属性处理工具

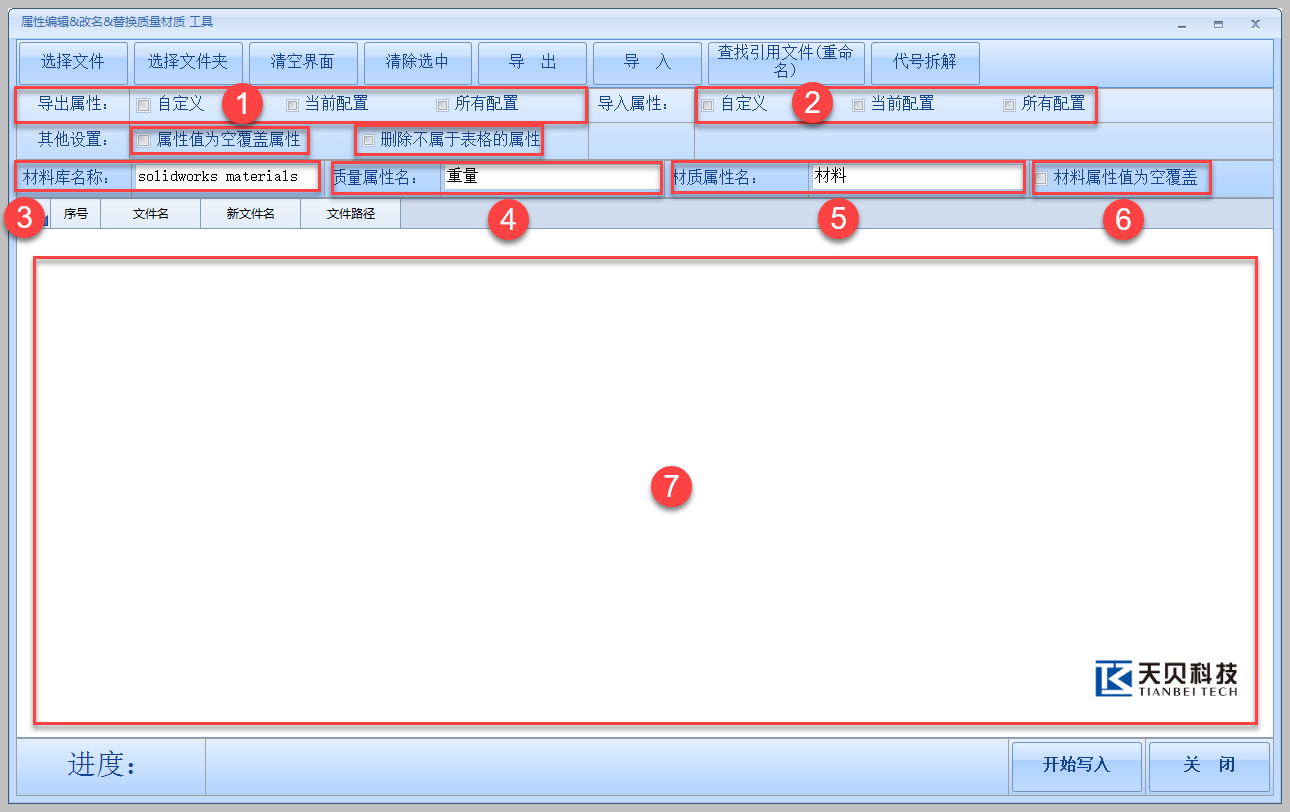

(1) 界面

选择批量属性处理工具-打开程序，如下图：

注释：

① 导出属性选择：自定义属性、当前激活的配置属性/所有配置属性；

② 导入属性选择：自定义属性、当前激活的配置属性/所有配置属性；

③ 材料库名称：SOLIDWORKS材料库名称；

④ 重量的属性名称：重量/质量；

⑤ 材料的属性名称：材料/材质；

⑥ 材料属性值为空覆盖：导入时默认删除零件材料；

⑦ 选择文件显示区域；

⑧ 其他设置：

l 属性值为空覆盖属性：导入时属性值为空时默认清除零部件属性值

l 删除部署于表格的属性：导入时，清除表格之外的属性名称和属性值

⑨ 查找引用文件（重命名）：选择保存在不同文件夹相关联文件；

(2) 属性\文件名\材质\重量批量编辑

功能：

l 批量编辑属性（自定义属性、当前激活配置属性、所有配置属性）；

l 批量改名（同步修改对应工程图，更新参考引用）；

l 批量材料设定，自定义重量值覆盖

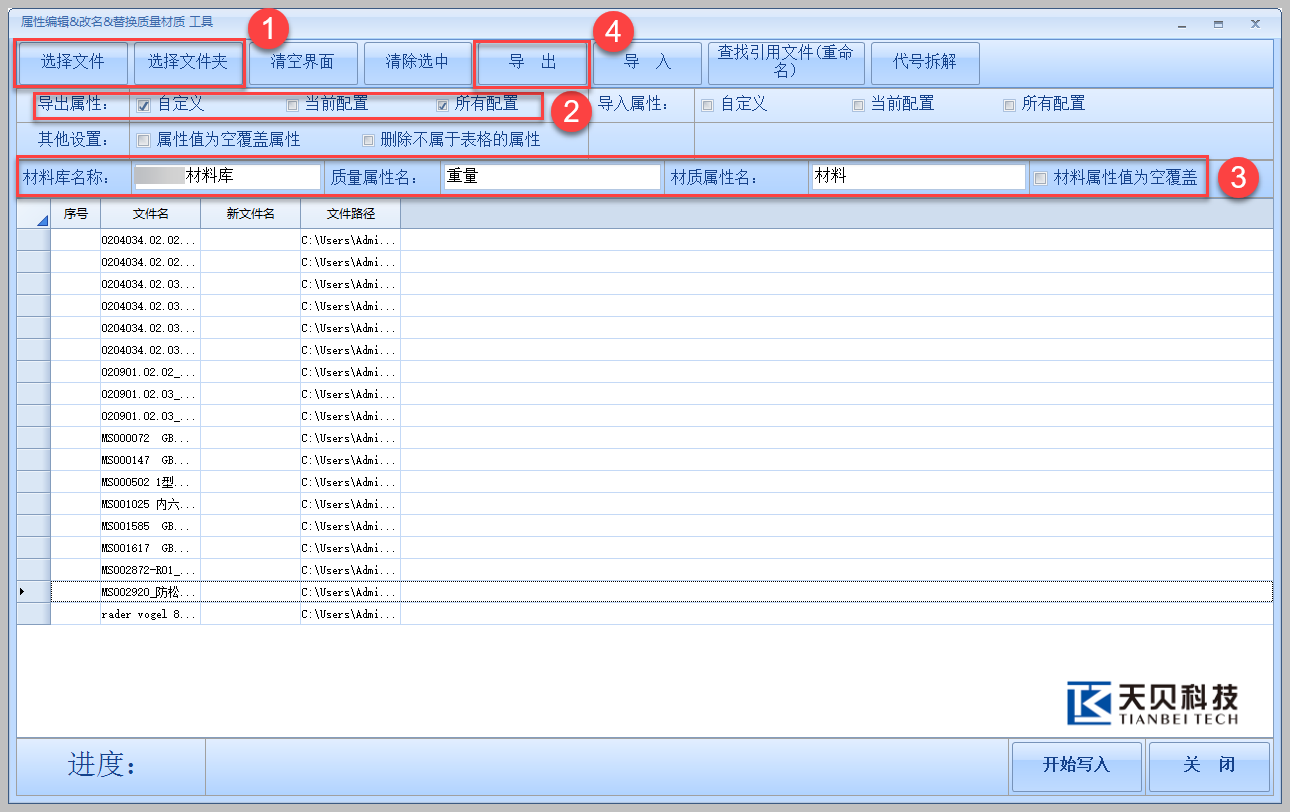

A. 文件导入-导出设置-属性导出

① 选择文件：按零部件文件选择/按文件夹选择；

② 导出属性源选择：自定义属性、当前激活的配置属性/所有配置属性；

③ 设定材料库名称：solidworks materials

设定质量属性名：SOLIDWORKS模板中重量的属性名

设定材质属性名：SOLIDWORKS模板中材料的属性名

设定材料属性值为空是删除零件材料

④ 导出表格：

l 不导出③中“设定质量属性名”的属性公式和评估值；

l 导出③中“设定材料属性名”的属性公式和评估值，即材料名称。

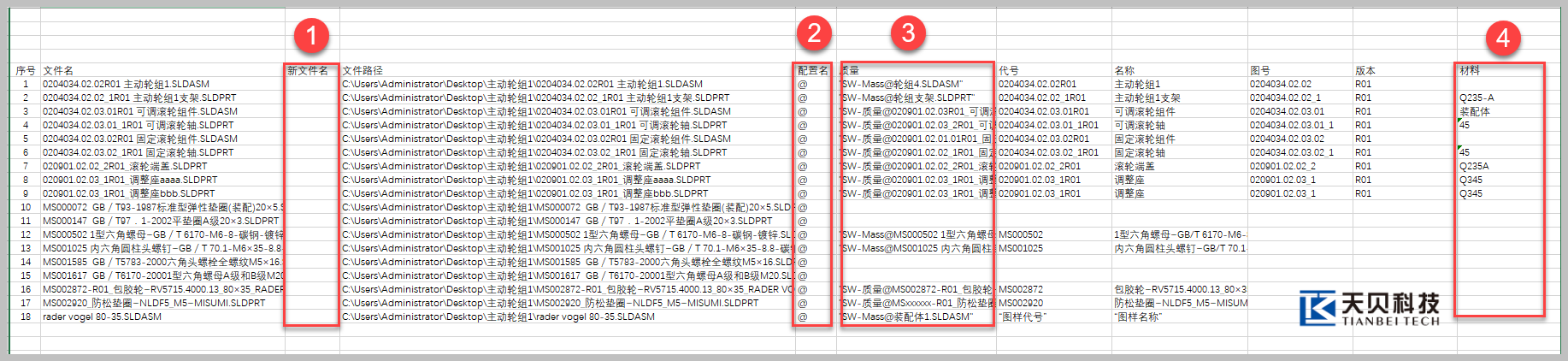

B. 表格处理

① 新文件名编辑；

② 表格过滤筛选@，@代表自定义属性，其余代表配置属性；

③ 重量列如需自定义重量直接填写数值，单位kg；如不需要自定义重量则清除内容；

④ 填写正确材料名，材料名称必须与SOLIDWORKS材料库相同，装配体不需要填写（后缀“.SLDASM”为装配体，后缀“.SLDPRT”为零件）。

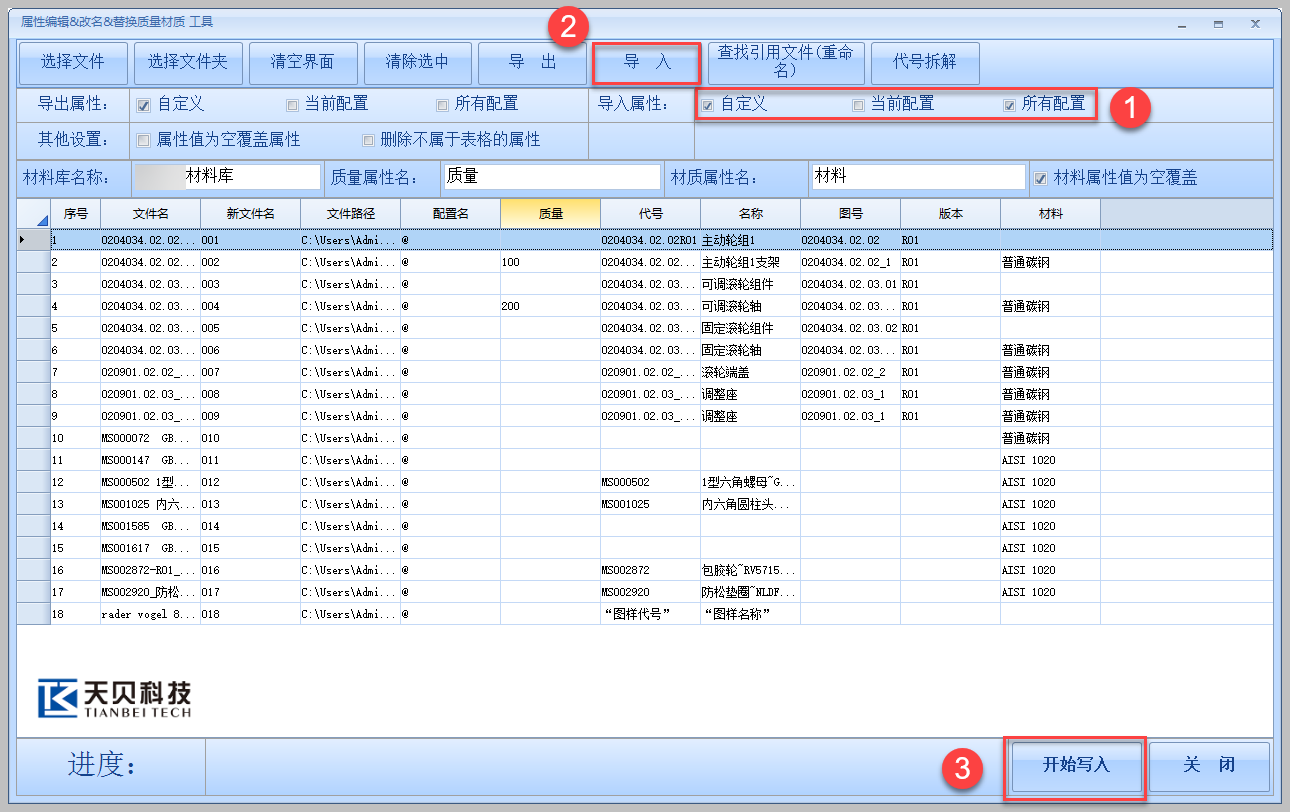

C. 导入设置-属性写入&材料更新&文件名更新

① 选择属性导入位置，自定义属性、当前激活的配置属性/所有配置属性；

② 导入编辑完成的表格，界面预览表格内容；

③ 开始写入

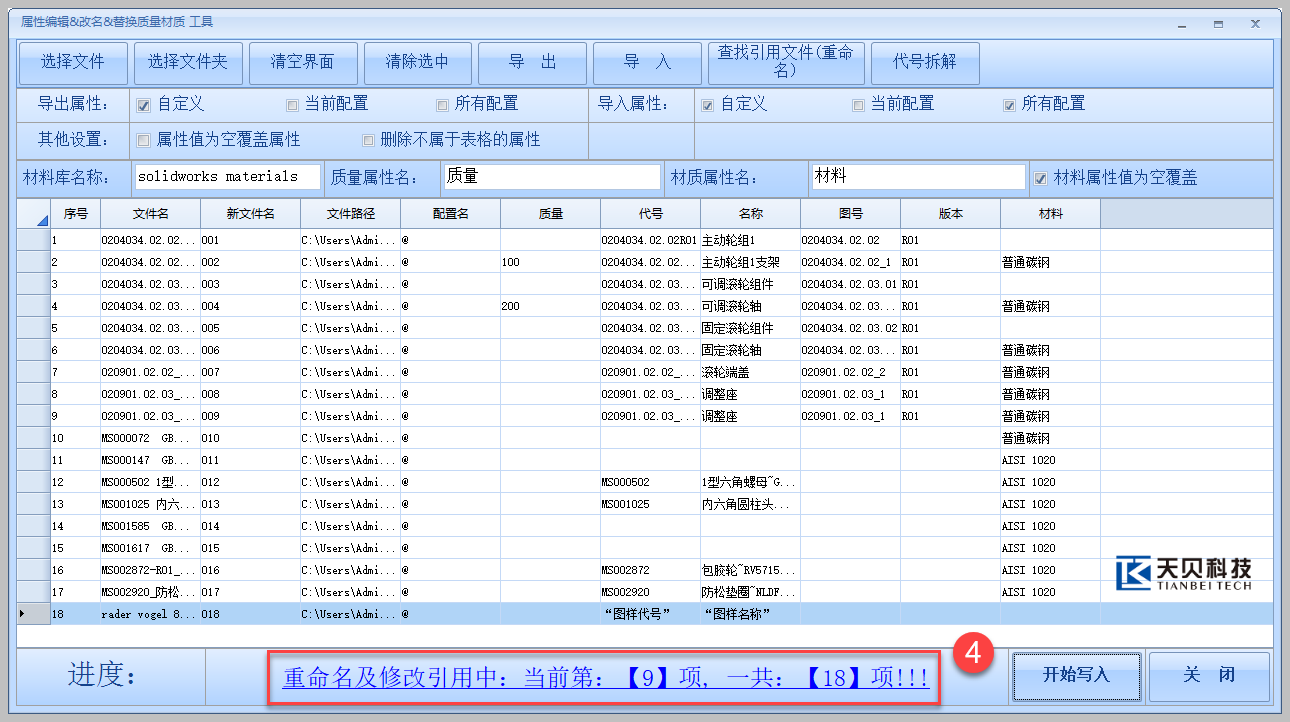

④ 更新属性-设定材料&插入材料公式-自定义重量&插入重量公式-重命名&同步工程图&更新参考引用；

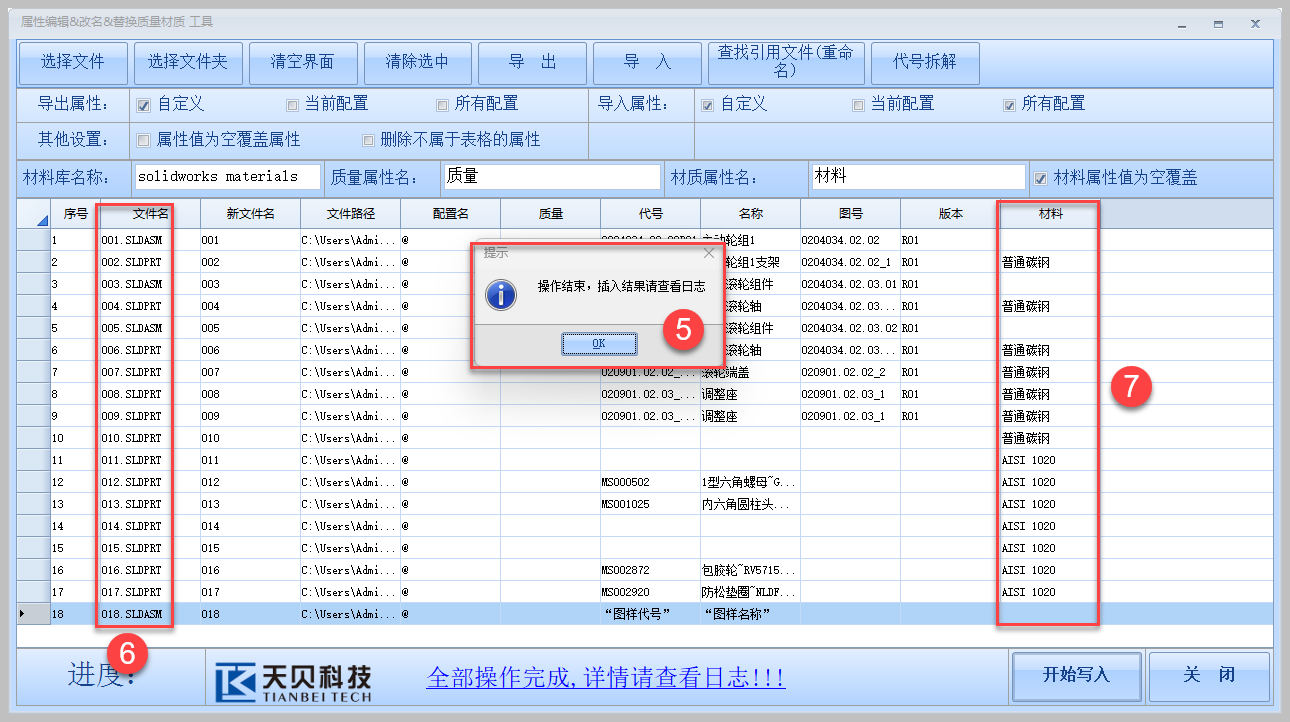

⑤ 完成导入，日志查看结果；

⑥ ⑦界面预览运行结果。
