SOLIDWORKS工程图显示贴图：解决铭牌与企标应用

应用场景：

在工程设计中，将产品的铭牌（Nameplate）、品牌Logo、认证标志等清晰准确地体现在工程图上，是传递设计信息、指导生产制造的关键。

简化建模：对于复杂的图形Logo或微小文字，使用贴图可以极大减轻模型计算负担。

快速迭代：更改标识设计时，只需替换一张图片，无需修改模型特征。

效果可视化：在工程图中直接展示产品的最终外观效果。

本文结合实用场景，系统讲解两种解决方法：

方法一：利用模型贴图

1、确保在SOLIDWORKS中选中了 显示 选项中的贴图，默认是选中状态。

2、在工程图中 选中相应的视图 在左侧属性管理器中将显示样式从“线框”模式改为“带边线上色”模式。这是贴图显示的基础。

3、将模型文件发送给他人时，为避免贴图丢失，需进行以下设置：

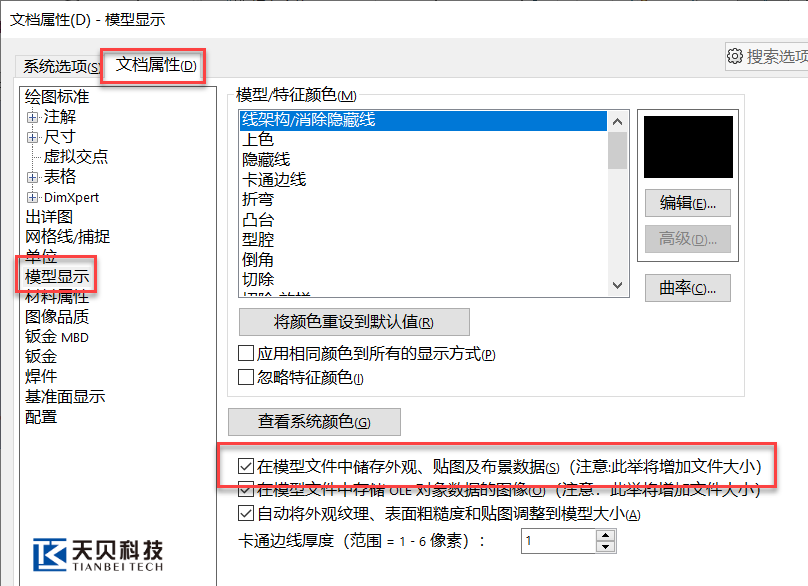

前往【工具】>【选项】>【文档属性】>【模型显示】，勾选“在模型文件中储存外观、贴图及布景数据”，此操作会将贴图信息嵌入模型内部，确保文件流通时显示一致。

方法二：利用图片

在工程图上指示需要后期粘贴的实物标签（如铭牌、序列号贴纸）的位置和样式，可以使用插入图片的方式来实现。这种方法可以让您更灵活地控制工程图中的贴图显示，也无需担心图片丢失。

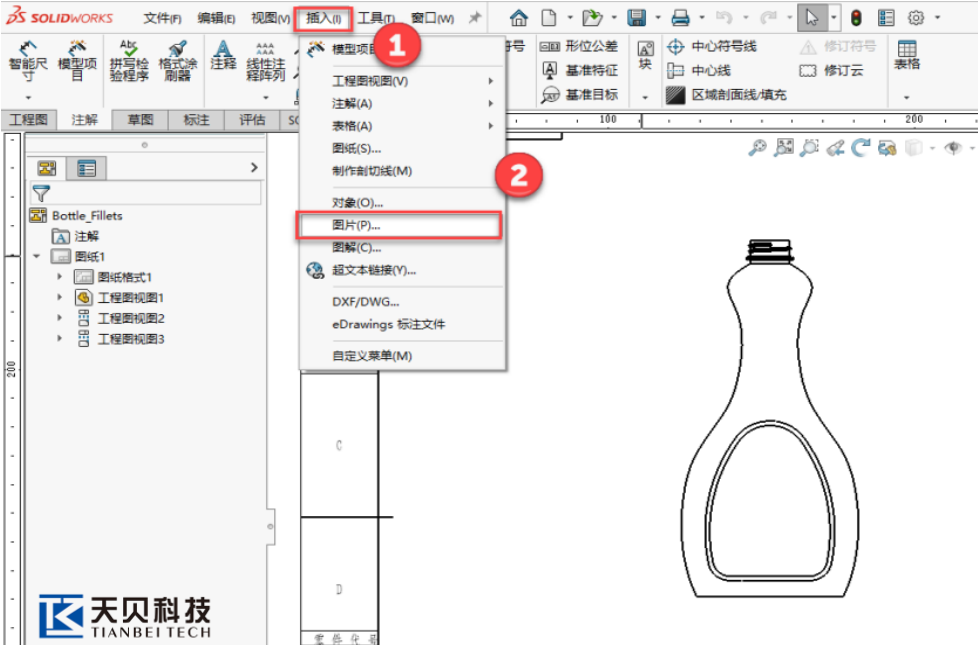

1． 点击【插入】>【图片】

2． 选择所需的Logo或 铭牌 图片文件，调整其大小和位置。

如何选择？

如果您的铭牌或Logo是产品实体的一部分，请使用 方法一。

如果您的贴图是为了工程图说明、标注或展示，请使用 方法二。

根据您的具体需求选择合适的方法，可以有效提升设计效率和图纸的专业性。
