SOLIDWORKS高效工业管道设计平台3D Piping

1. 软件：SOLIDWORK

插件：Smap 3D

Smap 3D是深度集成于SOLIDWORKS的工业管道设计插件，其包含P&ID-3D Piping设计- Isometric单线图生成。

2. 打开SOLIDWORKS-新建装配体-保存装配体

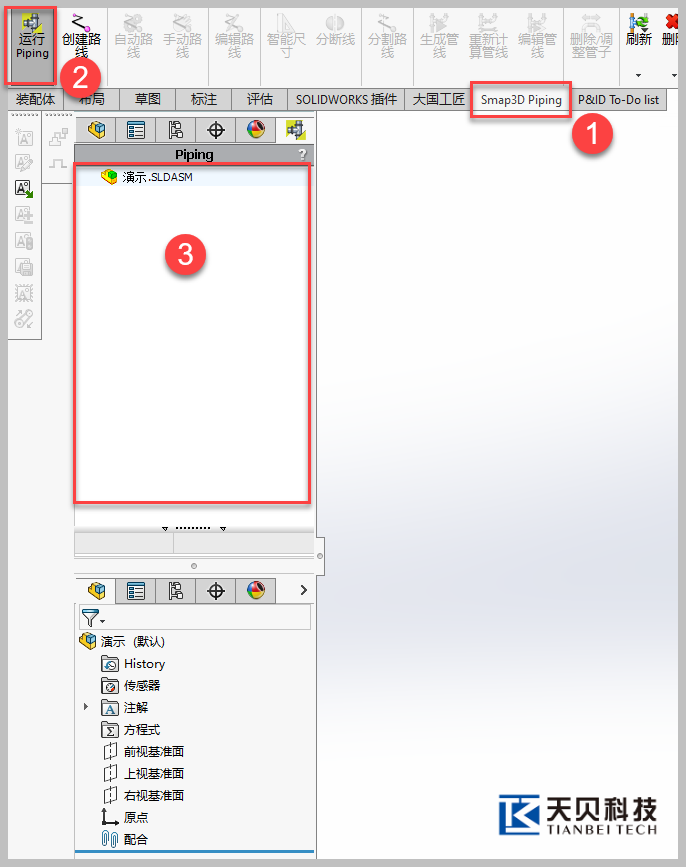

3. 运行Piping设计

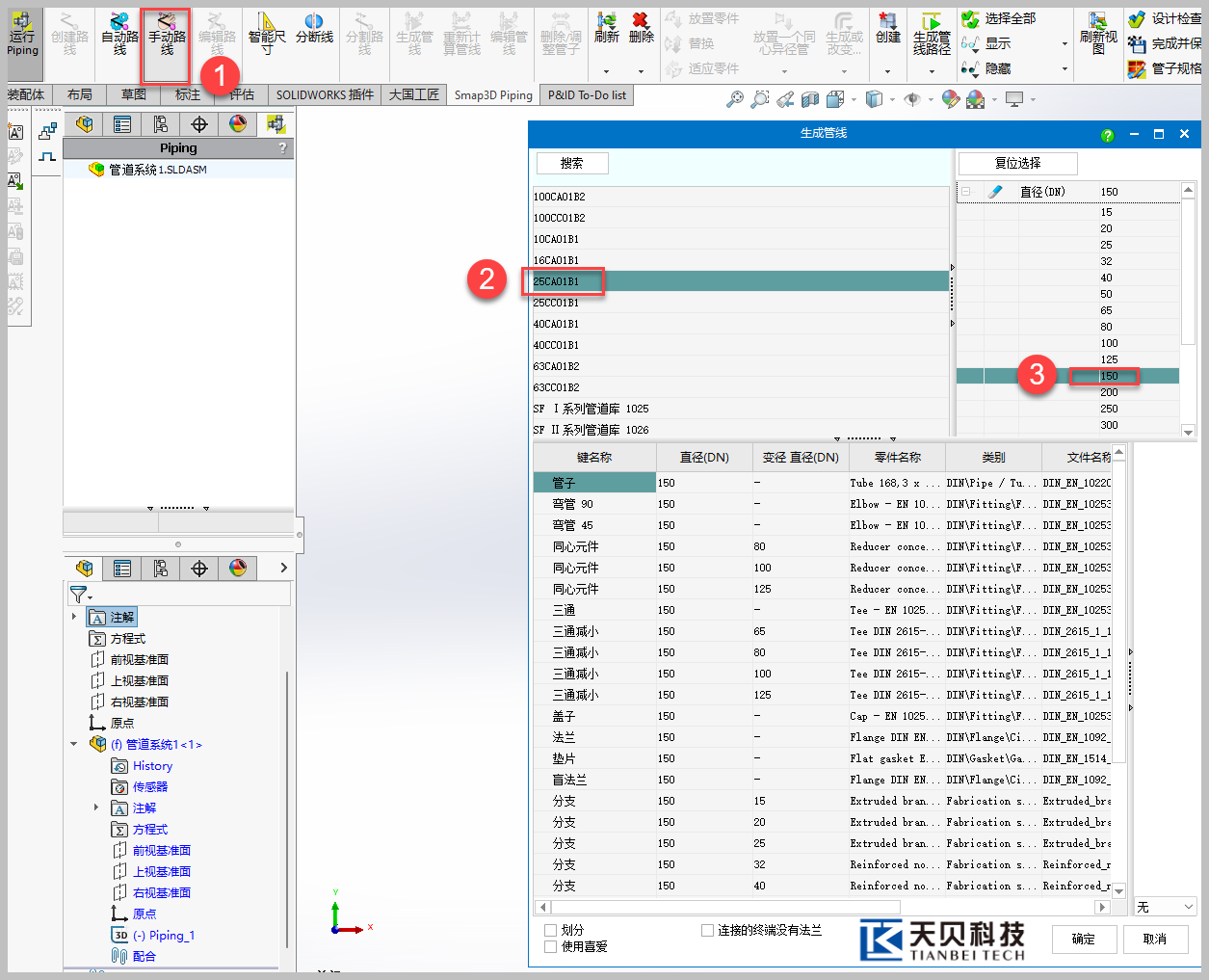

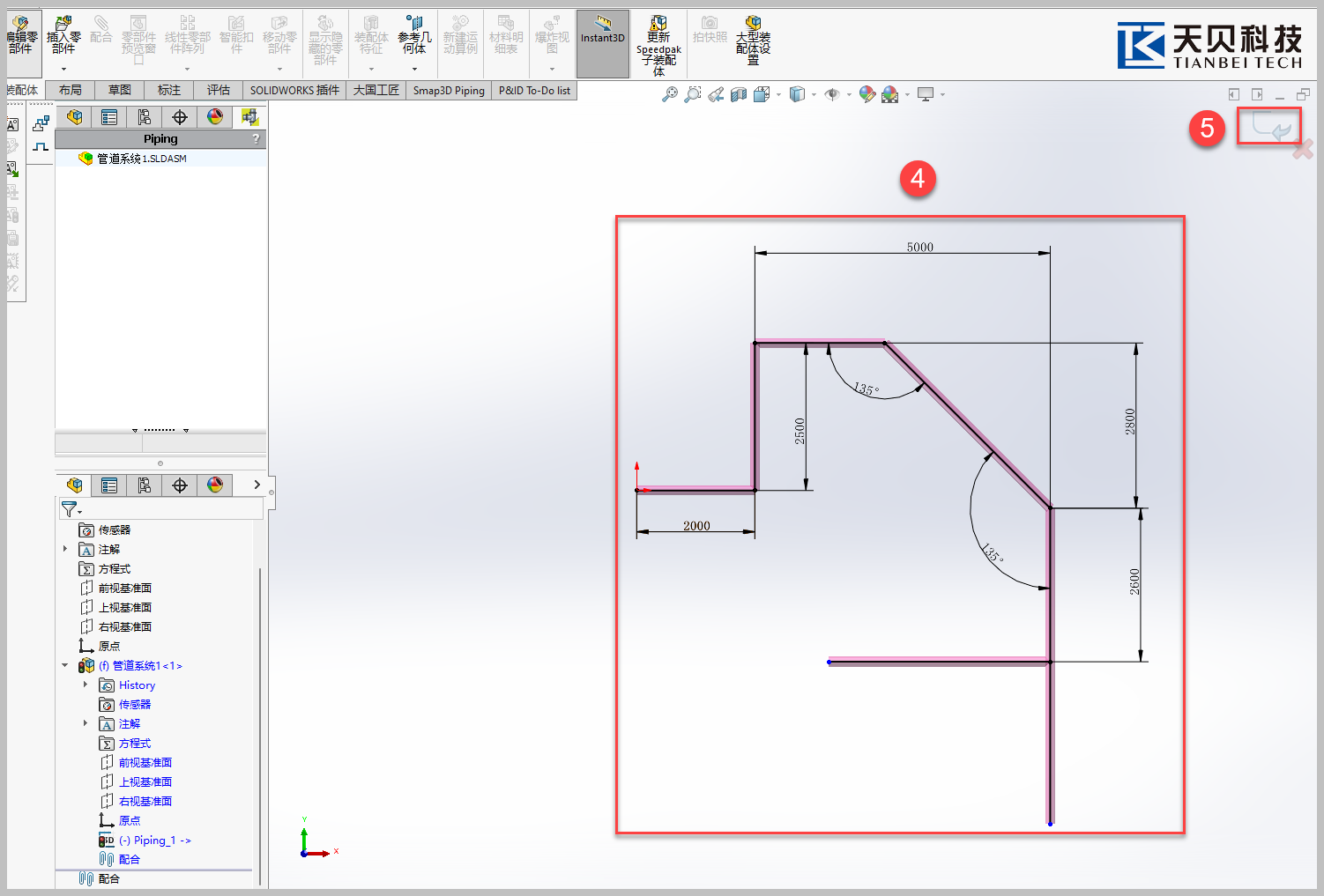

4. 创建管道线路-选择主要管道规格-自动匹配管道配件-线路绘制（3D草图）

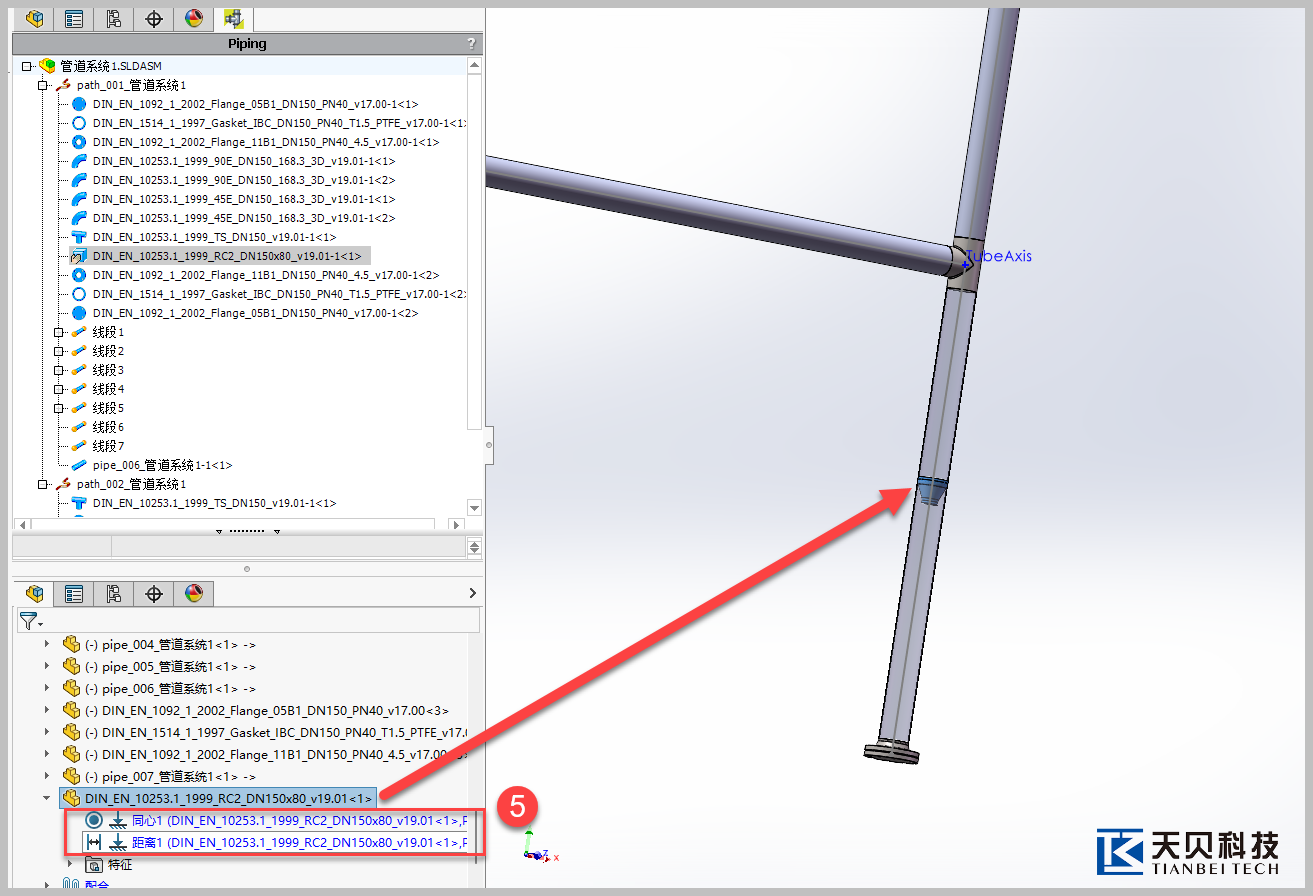

5. 根据线路自动识别三通管、弯头、法兰等管道配件（按管道线路自动）

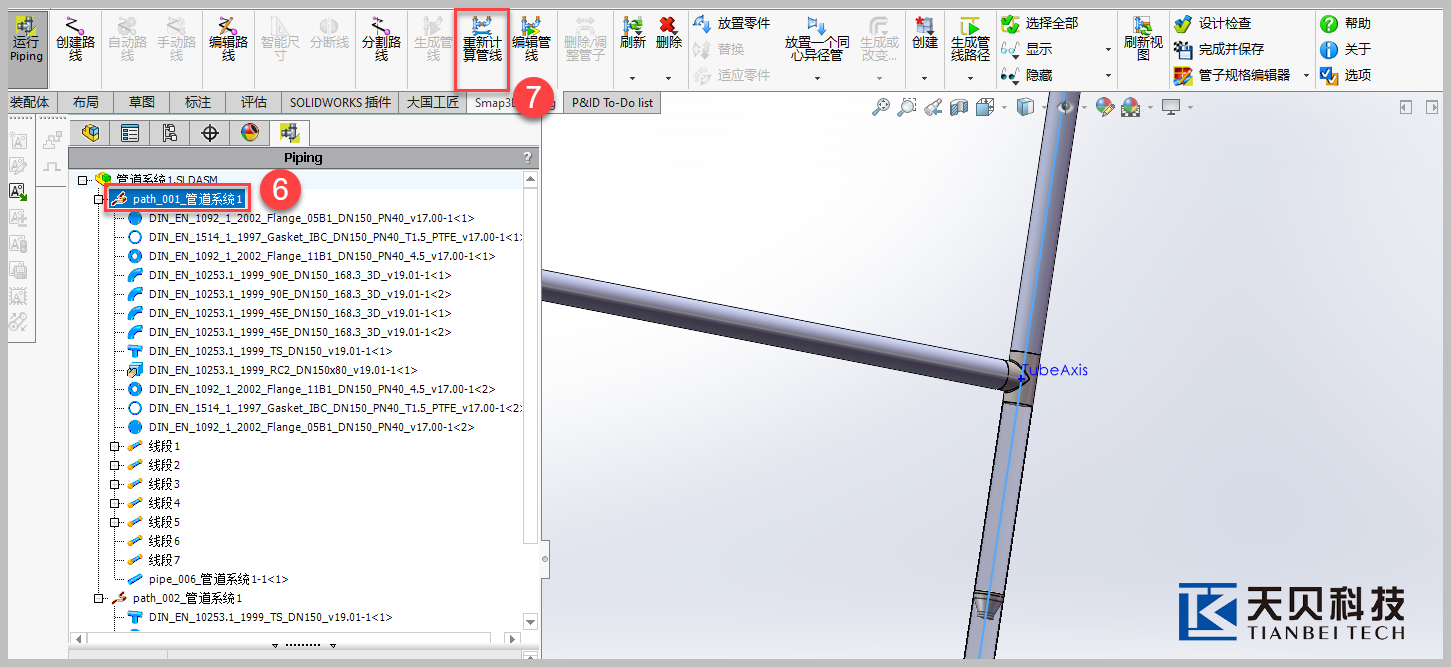

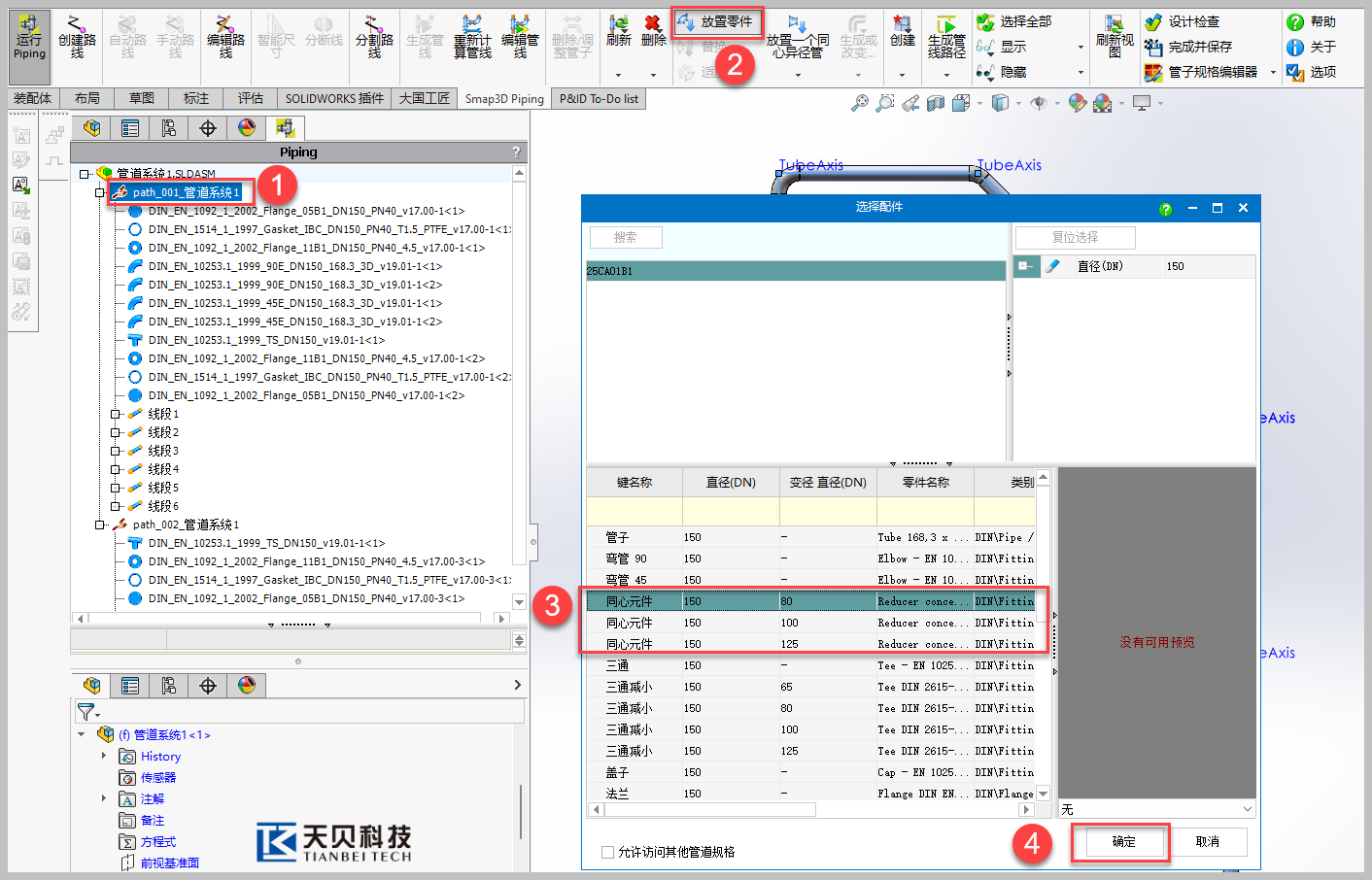

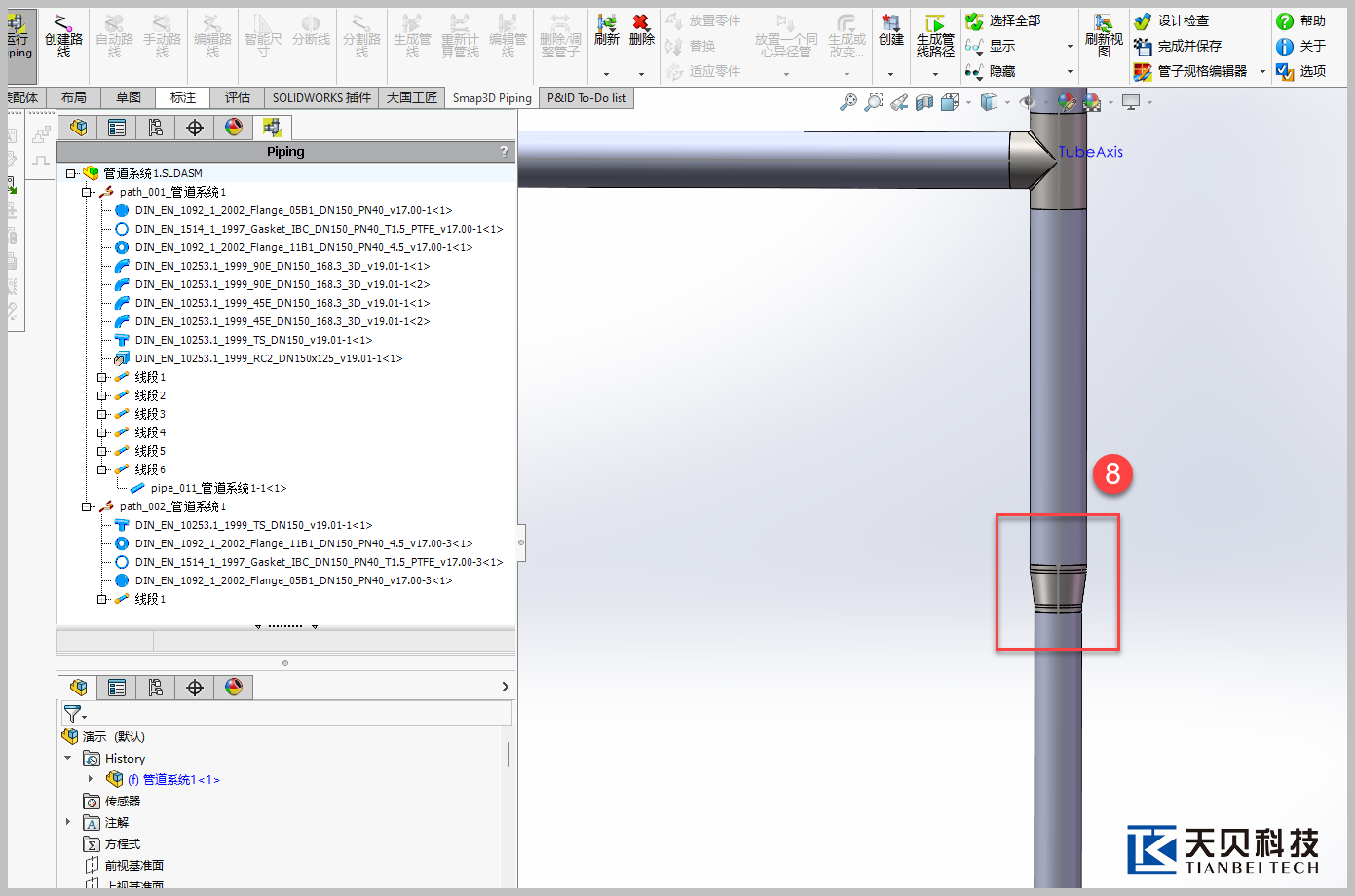

6. 选择需要管线路径-放置零件-选择配件-配合-重新计算管线

7. 管道配件：阀门、支架、法兰、官帽等全系配件支持设计库定制

8. P&ID方案图制作、Isometric单线图自动生成
