SOLIDWORKS PDM自动重建SW工程图

每次手动重建装配体和工程图，你还在消耗宝贵的设计时间吗？想象这样一个场景：你的设计团队成员刚刚完成某个零件的更新，这时，你需要确保所有相关的装配体和工程图都已完成重建，以便反映最新的设计变更。传统上，这可能需要设计师逐一检出打开文件、执行重建、保存并重新检入文件——一个耗时且容易出错的过程。

一、 设计流程中的痛点：

在复杂的产品设计环境中，SOLIDWORKS装配体和工程图文件经常需要根据工作流程状态的变化进行更新和重建。这一过程如果依赖人工操作，往往面临三大挑战：

效率瓶颈：设计师需要中断创造性工作，执行机械性的文件重建任务。对于包含数百个零部件的大型装配体，一次完整重建可能消耗数小时。

人为失误风险：在繁琐的重建、检出和检入过程中，容易遗漏文件或操作失误，导致版本不一致或数据错误。

流程不透明：文件是否已完成重建、何时重建的，这些信息往往难以追踪，增加了项目管理的不确定性。

二、 自动化解决方案：

SOLIDWORKS PDM提供了一种巧妙的解决方案：通过任务插件自动化这一过程。当文件在工作流程中更改状态时，系统可以自动触发SOLIDWORKS宏，执行文件的重建操作。

这一解决方案的核心机制简单而强大：

1. 状态变更触发：文件在工作流程中的状态转变

2. 任务插件响应：PDM任务插件捕获状态变更事件

3. 自动执行重建：调用SOLIDWORKS宏进行文件重建

三、 三步配置指南

实施这一自动化流程只需三个关键步骤：

步骤一：创建任务

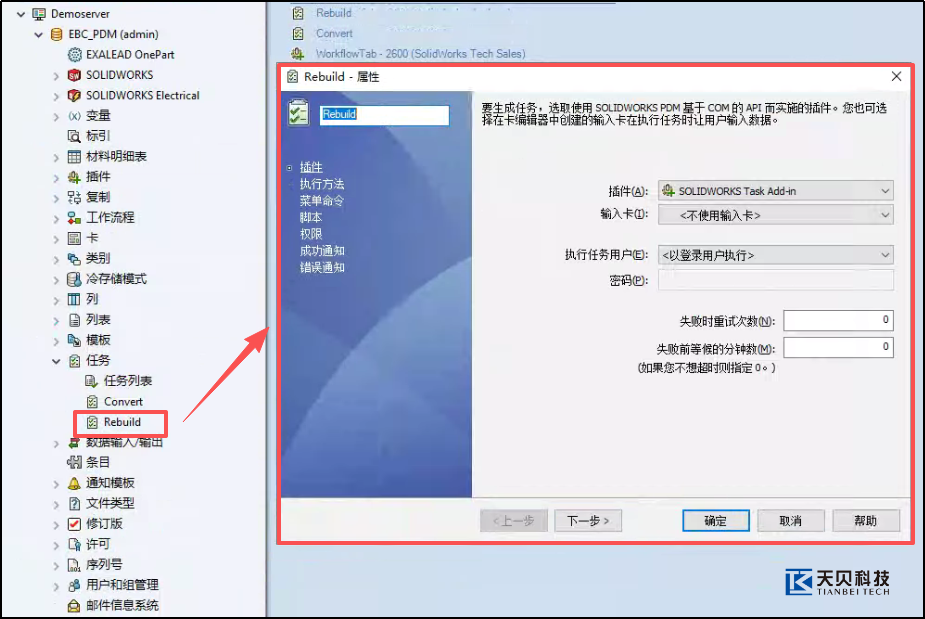

在SOLIDWORKS PDM管理控制台中，右键点击“任务”选择“新建任务”，然后选择“SOLIDWORKS任务插件”类型。

步骤二：配置脚本

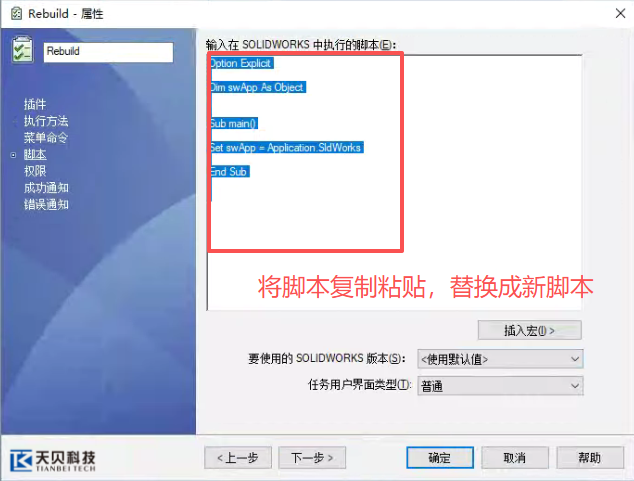

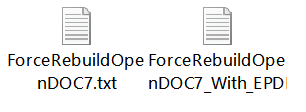

将提供的宏脚本（如ForceRebuildOpenDOC7.txt）复制到任务的“脚本”选项卡中。如果需要通过$PRPSHEET属性更新工程图，请使用脚本ForceRebuildopenDoc7_With_EPDM_Addin.txt。请确保在脚本中对 PDMSW.dll路径进行编辑，使用 PDMSW.dl 文件的正确安装位置。

步骤三：调整设置

根据实际需求配置任务主机、通知选项和执行权限，确保任务在适当的环境和权限下运行。

值得注意的是，对于PDM 2021及以上版本，建议使用专门适配的脚本版本，以确保最佳的兼容性和性能。

四、 实施价值与注意事项

这一自动化方案带来的价值是多维度的：

Ø 时间节约：将设计师从重复性任务中解放出来，估计可节省30%-50%的文件管理时间。

Ø 质量提升：消除人为操作失误，确保所有相关文件都得到及时、正确的重建。

Ø 流程透明：每次自动重建都有完整的日志记录，便于追踪和审计。

在实施前有几个重要注意事项：

Ø 务必在测试环境中充分验证脚本的兼容性和稳定性，特别是根据实际使用的SOLIDWORKS和PDM版本进行适当调整。

Ø 如果使用增强版脚本更新工程图数据卡，需要确保PDMSW.dll路径与实际安装位置一致。

Ø 建议从小范围试点开始，逐步扩大到整个团队或所有相关文件类型。
