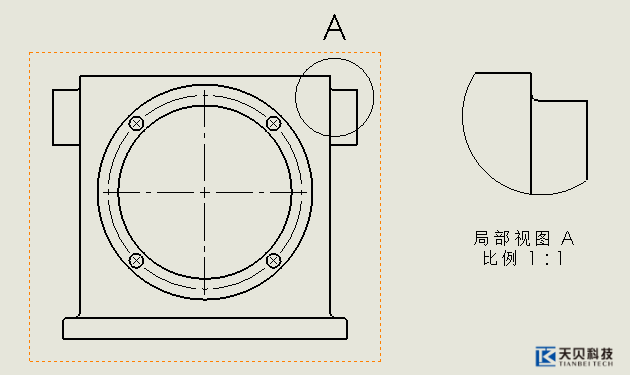

最近,许多人被如何在SOLIDWORKS工程图的局部视图中标记直径这个问题困扰。通常,局部视图是放大视图,只能显示圆的一部分,不好去标注。如图:

方法一:主视图尺寸拖拽法
1. 先在主视图中,标注出需要对应到局部视图的圆的直径尺寸;

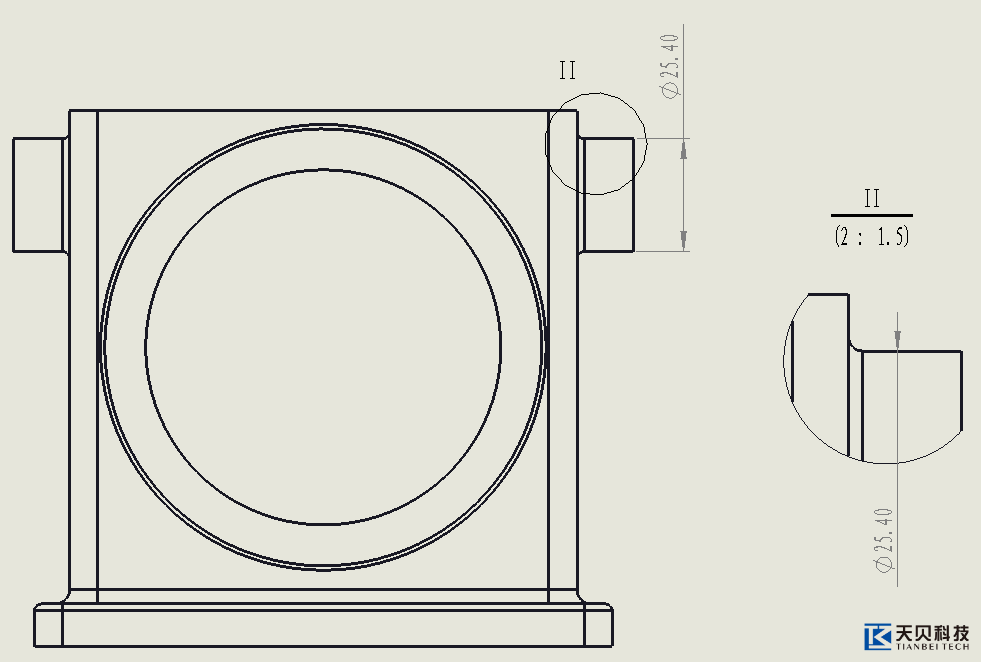

2. 按住Ctrl键,拖动主视图中已标注的该尺寸,将其拖拽至局部视图对应位置,局部视图中即可显示该圆的直径尺寸;

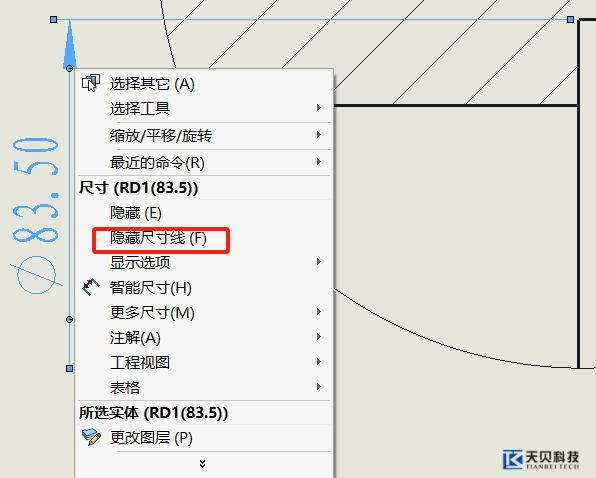

3. 将鼠标移至标注线的两个箭头之间并选中,右键呼出菜单,选择隐藏尺寸线,完成标注优化。
这种方法只适合非剖面视图上建立的局部视图,剖面视图建立的局部视图是拖不了的。
方法二:视图调整法

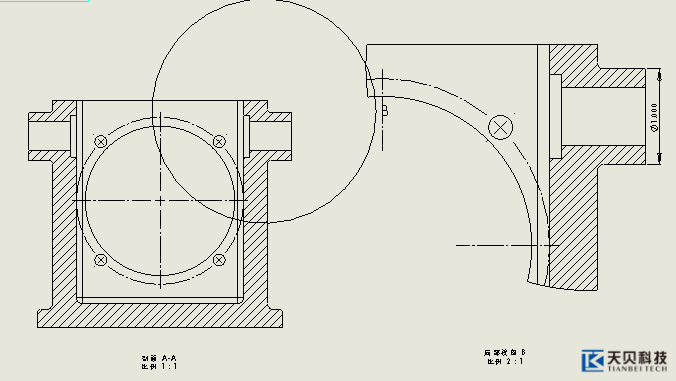

1. 建立局部视图时,将绘制的局部放大圆圈适当放大,确保将需要标注的圆的完整区域全部包含在内,生成放大后的局部视图;

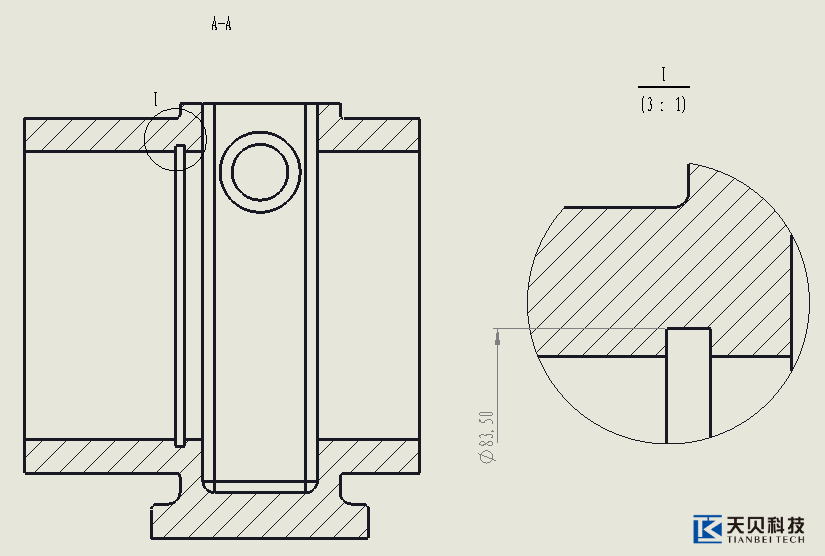

2. 在放大的局部视图上,直接标注出所需的直径尺寸,再返回父视图,将之前放大的局部圆圈改回实际需要的大小,此时局部视图会同步缩小,且已标注的尺寸会保留;

3.将鼠标移至标注线的两个箭头之间并选中,右键呼出菜单,选择隐藏尺寸线,完成标注。

这种方法只适合在剖面视图视图上建立的局部视图。
