SOLIDWORKS Simulation 报错：在激发曲线定义中需要其它点，以包容频率范围的下部分

前言

在SOLIDWORKS Simulation中进行线性动态分析（如谐波响应、随机振动）时，正确定义载荷的频率相关性是关键步骤。本文详细解析“Additional points are required in definition of the exciting curve…”这一常见错误的成因，并提供清晰的解决方案，帮助工程师快速排查问题，确保分析顺利进行。

错误原因分析

该错误表明，您为分析中定义的某个或多个外部载荷（如力、压力、基础激励加速度）所指定的 “激励曲线”（即载荷幅值随频率变化的曲线），其频率范围未能完全覆盖在研究属性中设置的 “工作频率范围”。

在谐波响应或随机振动这类频域分析中，软件需要计算结构在指定频率区间内每一个离散频率点上的稳态响应。因此，它必须明确知道在该区间所有频率点上，外部激励的确切大小。

错误产生的场景举例：

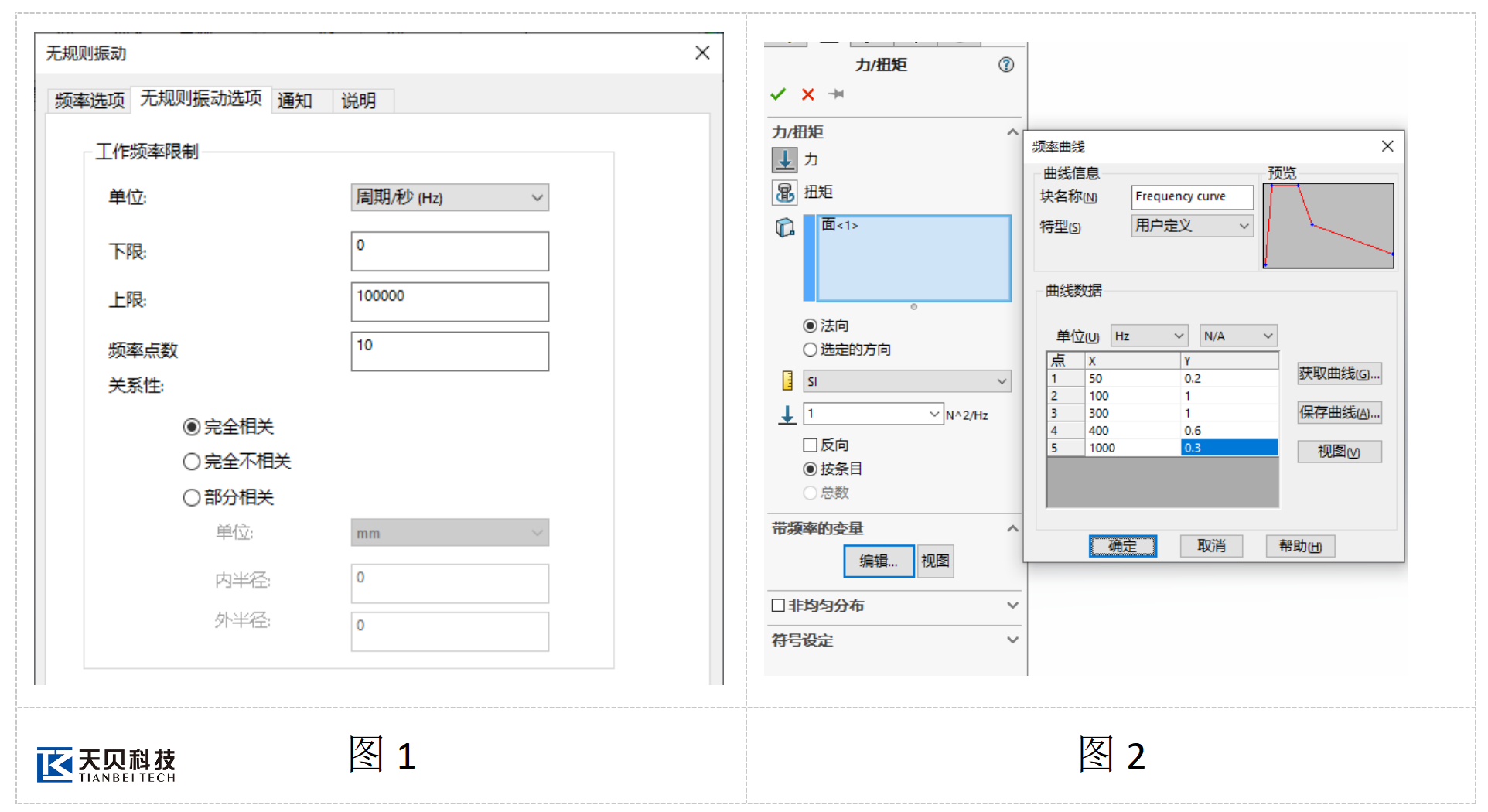

· 设置的工作频率范围：从 0Hz 到 100000Hz，如图1。

· 为某个力载荷定义的激励曲线：数据点只涵盖了50Hz 到1000Hz，如图2。

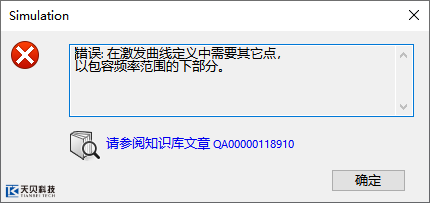

· 结果：软件在计算 0-50 Hz 和 1000-100000 Hz 这两个子区间的响应时，发现激励曲线没有提供对应的载荷幅值数据。由于算法无法对缺失数据进行不可靠的外推猜测，因此会主动报错并停止计算，以防止输出错误或不确定的结果，如图3。

图3

解决方案与步骤

请按照以下系统性的步骤检查和修正此错误：

步骤一：确认“工作频率范围”

1. 在Simulation研究树中，右键单击当前的谐波响应或随机振动研究名称，选择【属性】。

2. 在弹出的属性对话框中，点击【谐波选项】或【随机振动选项】（根据您的分析类型）。

3. 准确记录【工作频率范围属性下的【下限】和【上限】值及其单位。这是软件将要进行计算的总频率区间。

步骤二：检查并修正每个载荷的“激励曲线”

1. 在Simulation研究树中，逐一编辑您施加的所有外部动态载荷（力、压力、加速度等）。

2. 在载荷的属性管理器中，找到定义载荷幅值【随频率变化】的部分。这通常是一个表格编辑器，列出了“频率”和对应的“幅值”。

3. 核对单位，确保频率单位与步骤一中确认的单位一致。

4. 关键检查：确保该载荷激励曲线表格中，

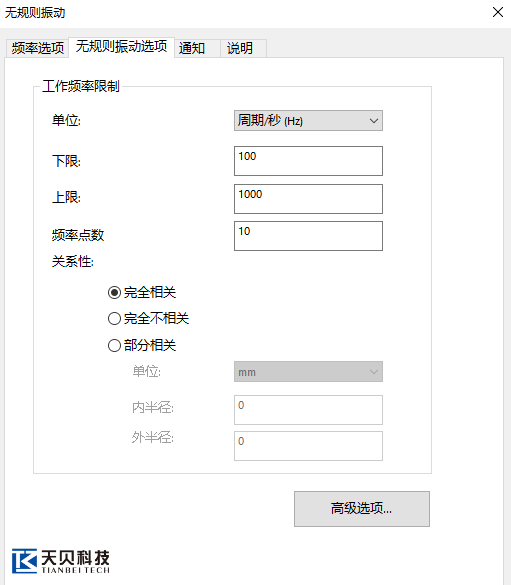

o “频率”列的最小值 ≤ 工作频率范围的下限，50<100,如图4

o “频率”列的最大值 ≥ 工作频率范围的上限

图4

5. 修正操作：如果激励曲线范围不足，添加新的数据行，将曲线扩展到足以覆盖整个工作频率范围。

实用技巧：

一个确保覆盖的简单方法是，将激励曲线的起始频率设为0Hz，并确保激励曲线结束频率高于工作频率上限。这样即使后续调整了工作频率范围，也能避免再次出现此错误。

总结

“Additional points are required in definition of the exciting curve…”错误是SOLIDWORKS Simulation一个严谨的数据完整性检查机制，并非软件缺陷。它强制要求分析输入（载荷定义）必须与分析设定（频率范围）完全匹配。理解其频域分析的原理，并熟练掌握检查与修正激励曲线范围的方法，是高效完成线性动态仿真、确保结果可靠性的重要技能。在实际工程分析中，养成在设置动态载荷时即确保其频率范围足够宽泛的习惯，可以事半功倍地避免此类问题。
