SOLIDWORKS Simulation 报错：模型中计算了过度位移

前言

在进行SOLIDWORKS Simulation静态分析时，求解器有时会在计算位移后、计算应力前弹出警告：“检测到过大位移…”，如图1。这个提示既是软件的一项智能检查，也可能预示着模型设置存在问题。本文将深入解析此警告的触发原理、常见原因，并提供一套系统性的诊断与解决方案，帮助工程师正确处理此类情况，确保分析结果的准确性。

图3

错误原因分析

该警告信息表明，软件在完成位移计算后进行的“大位移评估”中，检测到了异常大的位移量。触发此警告的判断基于以下两个核心标准：

针对销钉连接器的检查：对于模型中定义的Pin（销钉）连接器，软件会检查其内部的相对旋转角度（θ）。如果θ > 5°，则会触发该消息。

针对整体模型的检查：软件会计算网格中所有节点的最大位移值（URESmax），并将其与模型的特征长度进行比较。如果比值 (URESmax) / (特征长度) > 10%，则会触发警告。

特征长度是一个代表模型整体尺寸的量，具体计算方法可参考官方知识库文章QA00000118236。

简单来说，当软件发现模型的变形（无论是整体变形还是局部连接处的转动）已经“相当可观”时，就会发出此警告。这通常意味着两种情况之一：

情况A（问题）：模型存在设置错误，如约束不足、材料属性错误或载荷过大，导致产生了不合理的大变形。

情况B（事实）：模型在真实载荷作用下确实会发生大变形，此时基于小变形假设的线性静态分析已不再适用，需要启用大位移选项进行几何非线性分析以获得准确结果。

解决方案与步骤

面对此警告，切勿盲目点击“是”或“否”。请遵循以下系统性步骤进行诊断和决策：：

步骤一：初步诊断与可视化检查

1.点击“否”，让求解器先完成当前（小位移）设置下的计算。

计算完成后，首先查看位移结果图（使用自动变形比例）。

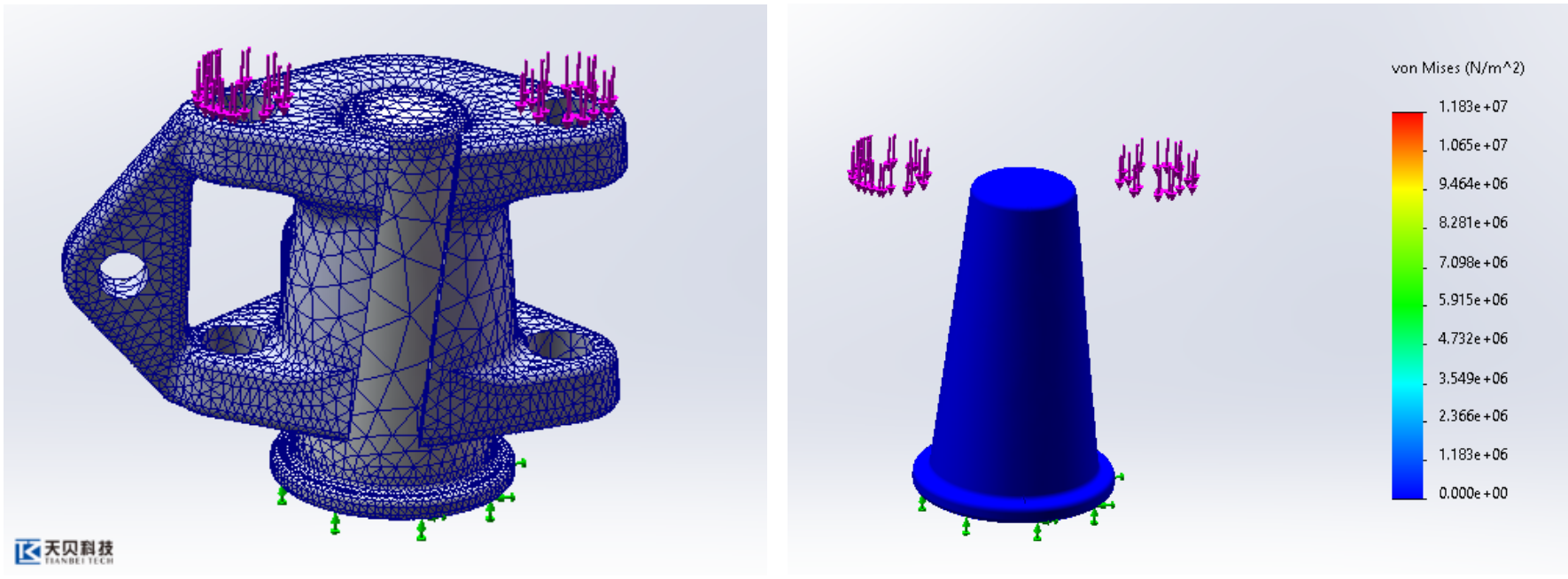

2. 观察整体变形形态：变形形状是否符合物理直觉？是否有部件看起来“飞走了”或发生了不合理的刚体运动？如图2，分析结果显示一个零件存在刚体位移。

如图2

关注位移量级：显示的位移值是否在您的预期范围内？例如，一个机床底座出现几十毫米的变形通常是不合理的。

步骤二：系统性审查研究设置

如果位移异常，需逐一排查以下常见原因：

a) 检查材料属性：确认所有实体的弹性模量（E） 设置正确。误将钢材设为橡胶等低模量材料会导致巨大变形。

b) 检查壳体厚度：对于壳单元，过小的厚度值会导致刚度过低，从而产生大位移。

c) 检查夹具（约束）：这是最常见的原因。确认所有必要的平移和旋转自由度都被合理约束，没有部件处于“浮动”状态。遗漏约束会导致刚体位移。

d) 检查载荷与预设位移：复核所有外加载荷和强制位移的值和方向是否正确。过大的载荷值自然导致大变形。

e) 使用“交互查看器”工具：检查装配体中各部件之间的接触或接合相互作用是否正确定义。缺少必要的相互作用会导致部件分离或穿透，表现为大位移。

f) 使用“欠约束实体”工具（2023版及更高版本功能增强）：此工具可自动识别出在现有约束和相互作用下仍能自由移动的实体，是排查约束问题的利器。

步骤三：决策与进阶分析

完成上述审查后，根据结论采取相应措施：

1.如果发现设置错误：修正相应的夹具、载荷、材料或相互作用定义，然后重新运行分析。

2.如果确认设置无误，且大变形是物理真实存在的：

a) 点击“是”，或在研究属性中手动勾选 【大位移】选项，重新运行研究。

b) 重要说明：启用“大位移”后，静态求解器将自动转为执行几何非线性分析。载荷会以增量方式逐步施加，求解进度条显示的是当前载荷施加的比例（例如50%表示施加了一半的载荷）。

c) 注意收敛性：如果求解在达到100%载荷前失败，则结果对应于部分载荷。这可能意味着结构在达到满载荷前已发生屈曲或塌陷。此时，应运行一个屈曲分析来验证是否存在失稳风险。

d) 对于更复杂的非线性问题：“大位移”静态分析中的非线性参数由软件自动控制。如果您需要对求解过程（如增量步、收敛准则）进行更精细的控制，应使用专门的“非线性”研究，该功能需要SOLIDWORKS Simulation Premium软件包。

总结

“Excessive displacements detected…”警告是SOLIDWORKS Simulation在静态分析中一道重要的“安全检查哨”。它提醒工程师：要么您的模型设置需要仔细复查，要么您的问题本质上是一个需要考虑几何大变形的非线性问题。通过系统地使用位移图、交互查看器和欠约束实体工具进行诊断，您可以准确判断问题根源，并选择启用大位移分析或修正模型设置，从而确保仿真结果真实可靠地反映物理现实。
